标准麻花钻切削刀具三维结构设计

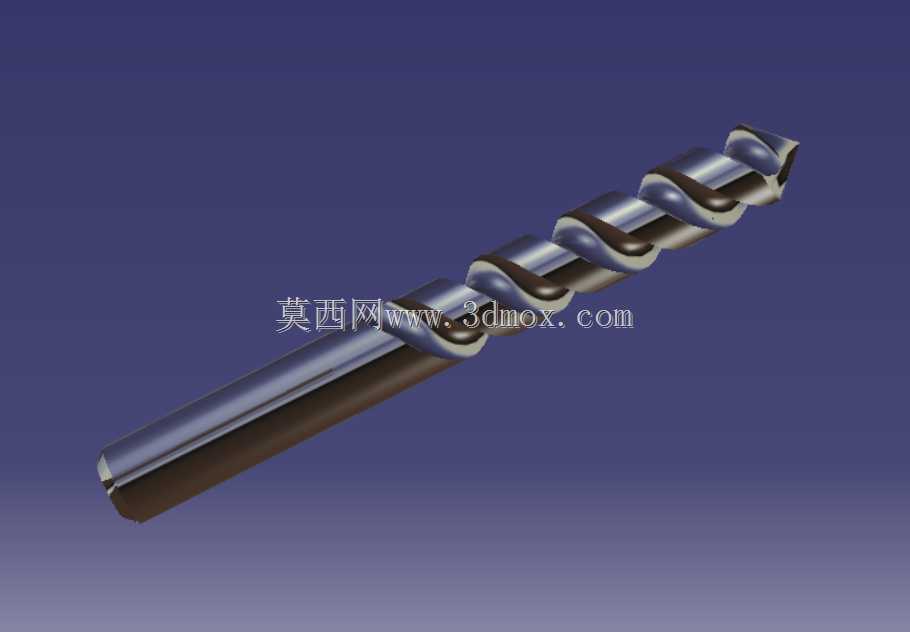

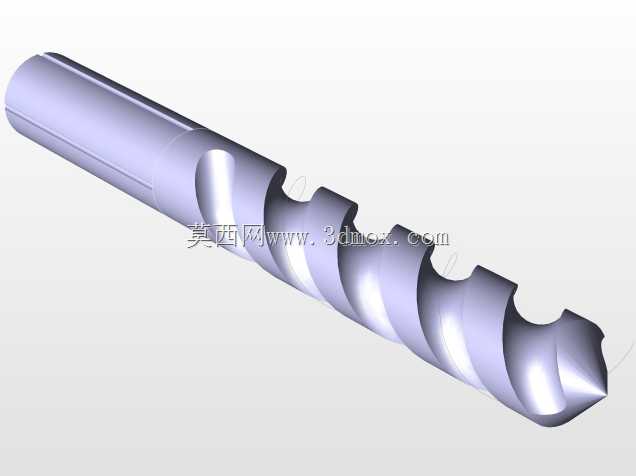

　　在机械加工、五金装配、建筑装修等诸多涉及实体材料开孔的作业场景中，钻头是直接执行切削动作的核心消耗类刀具，其结构设计的合理性直接决定成孔精度、排屑效率与刀具自身使用寿命。本次呈现的三维结构对应机械加工领域应用最广泛的标准麻花钻构型，整体采用细长杆状对称布局，沿杆身轴向加工出两条连续螺旋状排屑槽，槽体扭转角度与切削端参数经过匹配性设计，可适配常规碳钢、有色金属、工程塑料等多种常见工件材料的钻孔需求。

　　从实际加工场景的使用逻辑来看，这类钻头的工作端位于杆体前端，设置有对称分布的两条主切削刃与横刃结构，主切削刃承担主要的材料切除负荷，横刃在钻孔初始阶段起到定心作用，避免入钻时钻头滑移导致孔位偏移；螺旋排屑槽的曲面弧度经过连续平滑过渡处理，切削过程中产生的带状切屑可沿槽体螺旋方向顺畅排出孔外，避免切屑堵塞在孔内造成孔壁刮伤、钻头过热退火等问题。杆体末端为直柄装夹段，表面为光滑圆柱面，可适配台钻、手电钻、加工中心等常见钻孔设备的钻夹头装夹结构，装夹段的直径公差控制在通用夹头的夹持范围内，保证装夹后同轴度符合加工要求，减少高速旋转时的径向跳动。

　　在结构设计的考量维度上，这类钻头的螺旋升角、钻芯厚度、刃带宽度等参数均经过工程化匹配：钻芯从切削端向柄部方向逐渐增厚，提升杆体整体抗扭刚性，避免大进给切削时钻头发生扭断裂；排屑槽外侧的两条刃带与已加工孔壁形成小面积接触，既起到导向作用保证孔的直线度，又能减少钻头与孔壁的摩擦面积，降低切削过程中的阻力与发热。从安装边界来看，这类直柄麻花钻的装夹段长度预留了足够的夹持余量，装夹时只要保证夹头夹持范围覆盖柄部有效长度，即可避免高速旋转时钻头打滑飞出；切削端的刃口角度按照通用加工场景设置，可满足绝大多数常规钻孔作业的需求，若用于特殊材料加工，也可在该基础结构上调整刃磨角度适配对应工况。

　　在实际生产应用中，这类钻头既可以用于单件小批量的维修装配作业，也可适配批量生产中的机床钻孔工序，其结构的通用性决定了它是五金加工领域消耗量最大的刀具品类之一。建模过程中对螺旋槽的曲面连续性、切削刃的对称度、柄部与工作段的同轴度都做了精准还原，能够直观呈现标准麻花钻的结构特征，既可以作为刀具结构认知的教学参考，也可用于钻孔工序的装配仿真、加工过程模拟等场景，帮助设计人员更直观地理解钻头与工件、夹具之间的空间位置关系，提前规避加工过程中可能出现的干涉问题。
