传统回转式谷物研磨石结构设计

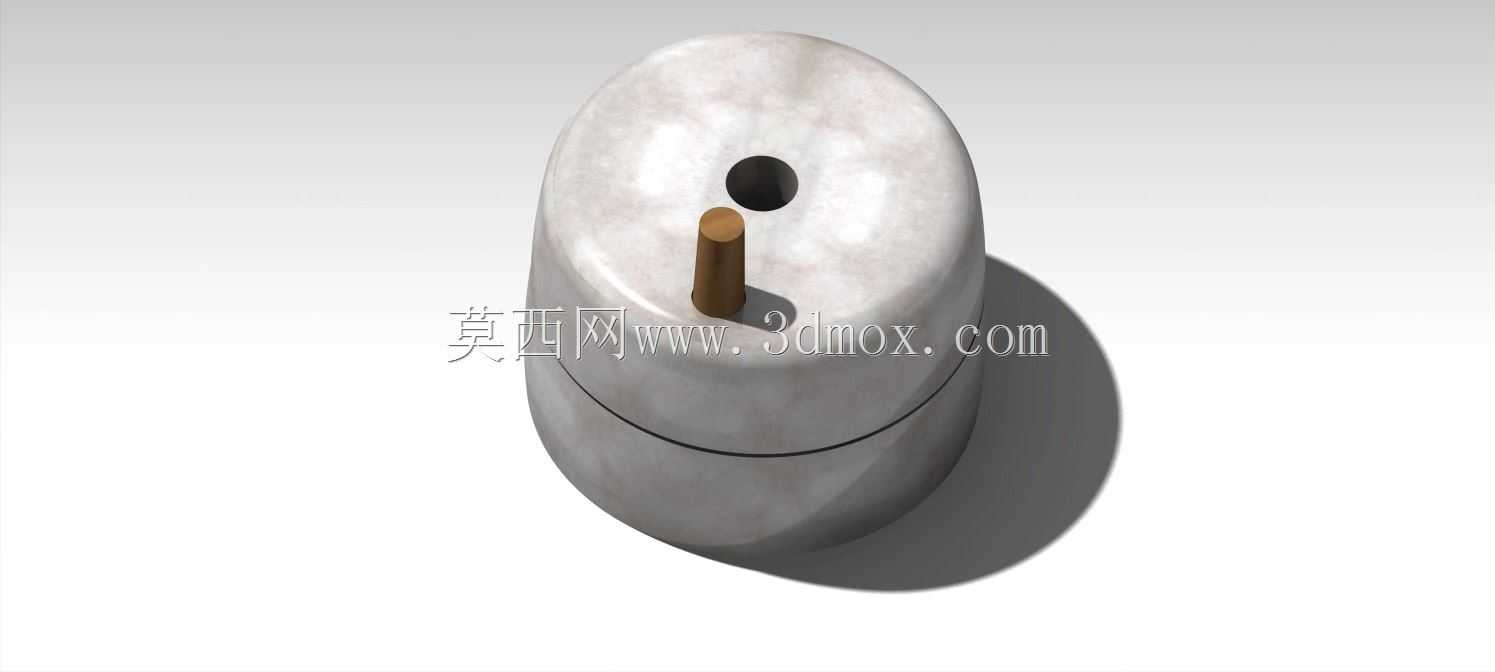

　　这套回转式研磨器具的结构设计完全贴合山地丘陵区域小规模谷物加工的实际使用场景，在尼泊尔、锡金等南亚山地乡村，这类器具是农户处理谷物的核心工具，不需要外接电力、不需要复杂的配套设施，单户人家就能独立操作完成谷物磨碎作业，适配玉米、小麦、小米、青稞等多种旱地种植的谷物原料，加工后的粉料可以直接用于制作主食，完全满足家庭日常饮食加工的需求。从功能结构来看，整套器具分为上下两个圆形磨石主体，下磨石为固定基座，直接放置在平整的硬质地面即可使用，不需要额外做地脚固定，上磨石为回转作业部件，顶部设置的木质芯轴是操作施力的核心位置，使用者通过手动推动芯轴带动上磨石绕中心做圆周回转，上下磨石的贴合面做了细密的齿纹开刃处理，谷物从磨石中心的进料孔持续送入，在磨石相对回转的剪切、挤压作用下，逐步从磨盘中心向边缘移动，过程中被研磨成粗细均匀的粉料，最终从上下磨石的接缝处自然排出，不需要额外设置出料导槽，结构极度简化。

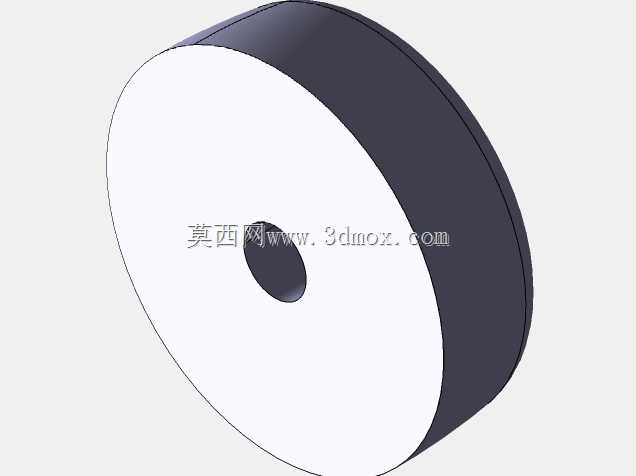

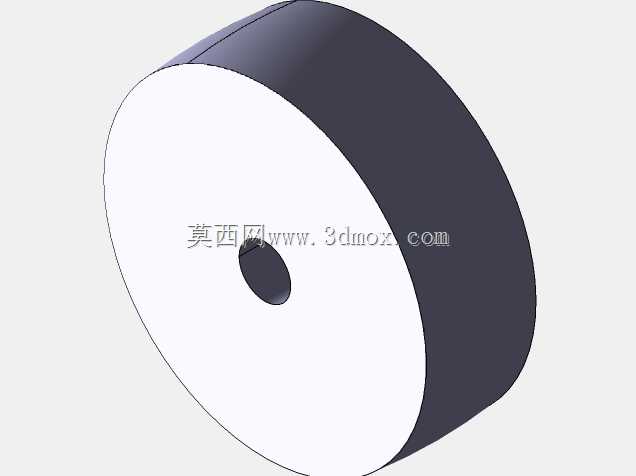

　　设计过程中首先考虑的是无动力场景下的操作便利性，磨石的整体直径控制在350毫米左右，总高度控制在180毫米，单块磨石的重量控制在单人可短距离搬运的范围内，不需要借助起重设备就能完成移位、收纳，适配乡村农户居住空间有限、需要根据天气情况在室内外切换作业位置的实际需求。磨石中心的两个孔位做了差异化设计，其中一个孔为贯通式进料孔，直径控制在30毫米，刚好可以让整粒谷物顺畅落入磨盘咬合面，不会出现卡料堵料的问题；另一个孔为定位轴孔，与金属定位销或者硬质木轴配合，控制上磨石的回转间隙，保证转动过程中上下磨石不会出现错位偏移，同时可以通过调整轴的插入深度来控制磨盘间隙，进而调整出料粉料的粗细程度，适配不同谷物的加工需求，比如研磨小麦做面粉时间隙调小，研磨玉米做粗碴时间隙适当调大。

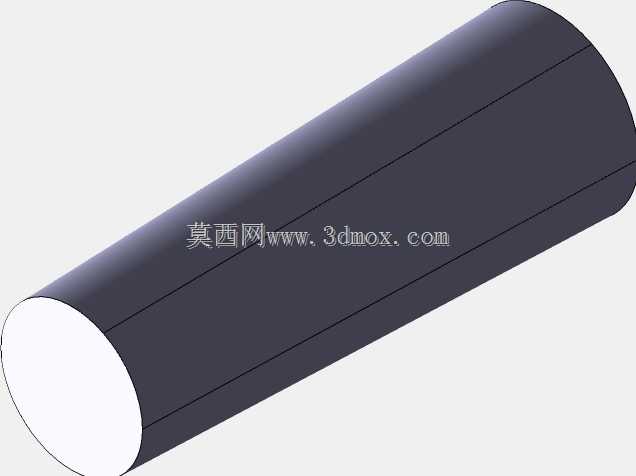

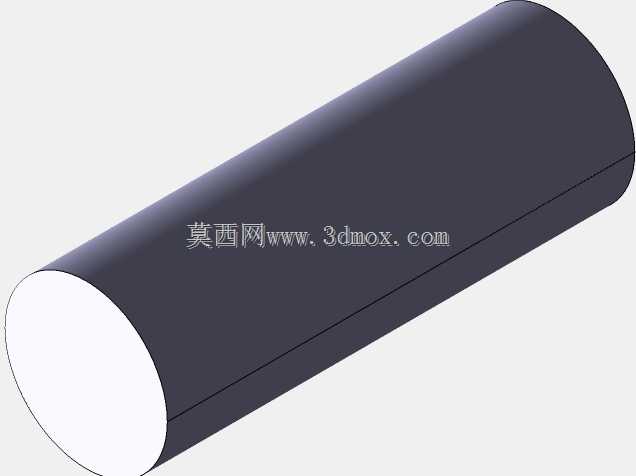

　　磨石的外形做了圆弧过渡处理，没有尖锐的棱角，避免日常搬运、操作过程中出现磕碰损伤，顶部的木质芯轴采用过盈配合的方式嵌入上磨石的安装孔内，不需要额外的紧固件固定，依靠木材与石材的摩擦力就能保证转动施力时不会出现松动脱落，木轴的高度控制在100毫米左右，刚好适合成年人站立时手部自然施力的高度，长时间操作也不容易出现手臂酸胀的问题。从安装边界来看，整套器具只需要放置在直径不小于400毫米的平整硬质台面上即可，周边预留150毫米的操作空间就能完成全流程作业，不需要额外的安装固定工序，开箱即可使用，日常维护只需要定期对磨盘咬合面的齿纹进行錾打修复，就能恢复研磨性能，使用寿命可以达到数十年，完全适配乡村地区维修条件有限、配件采购不便的实际情况。这类传统研磨器具的结构逻辑，对于当下小型无动力食品加工设备的设计也有很强的参考价值，其依靠纯机械结构实现喂料、研磨、出料全流程作业的设计思路，去掉了所有不必要的冗余结构，把加工功能、操作便利性、维护成本控制做到了最优平衡，在做小型民用加工器具的三维建模时，这类传统结构的尺寸匹配、受力逻辑、人机交互设计，都值得做深入的拆解参考，尤其是在面向欠发达地区、户外无供电场景的加工设备开发中，这种极简结构的可靠性优势是很多现代复杂设备无法比拟的。

　　建模过程中需要重点关注上下磨石贴合面的齿纹走向，齿纹的倾斜角度直接决定了谷物在磨盘间的移动速度和研磨细度，通常齿纹与磨盘半径方向呈15度夹角，既能保证谷物顺畅向外移动，又能保证足够的剪切研磨力，同时要注意定位轴孔与进料孔的位置间距，间距过小会导致进料过程中谷物卡入定位轴的配合间隙，间距过大则会导致磨盘有效研磨面积被浪费，通常两个孔的中心距控制在80毫米左右是经过长期实际使用验证的最优尺寸。另外磨石的外缘做了轻微的倒角处理，研磨过程中粉料排出时会沿着倒角自然下落，不会在磨石侧壁大量粘附，减少日常清理的工作量，底部磨石的下表面做了平整处理，放置在台面时不会出现晃动，不需要额外加装防滑垫就能保证作业过程中的稳定性。
