电源变压器用后桥盘式安装支架结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:941560
  • 电源变压器用后桥盘式安装支架结构
  • 电源变压器用后桥盘式安装支架结构
  • 电源变压器用后桥盘式安装支架结构
  • 电源变压器用后桥盘式安装支架结构

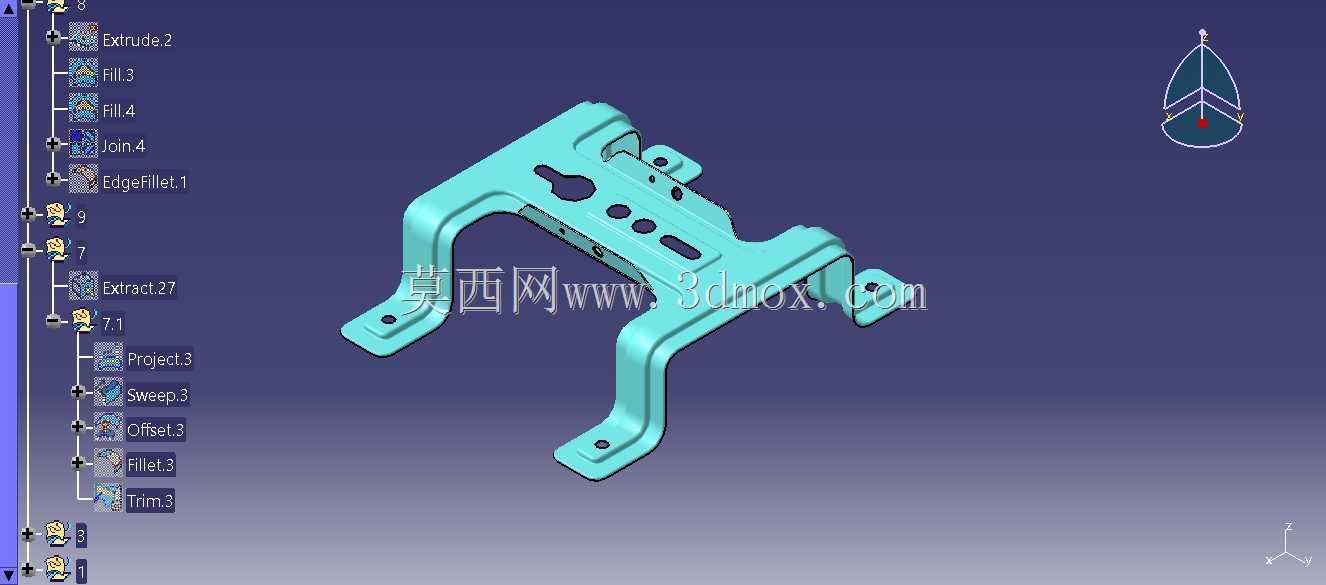

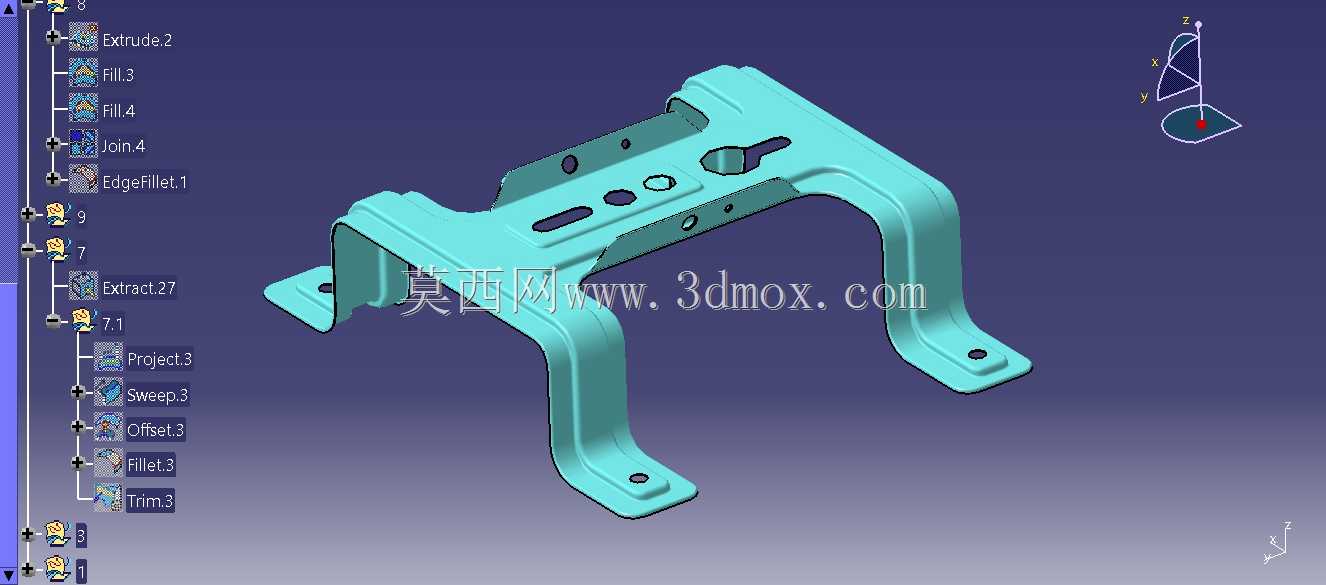

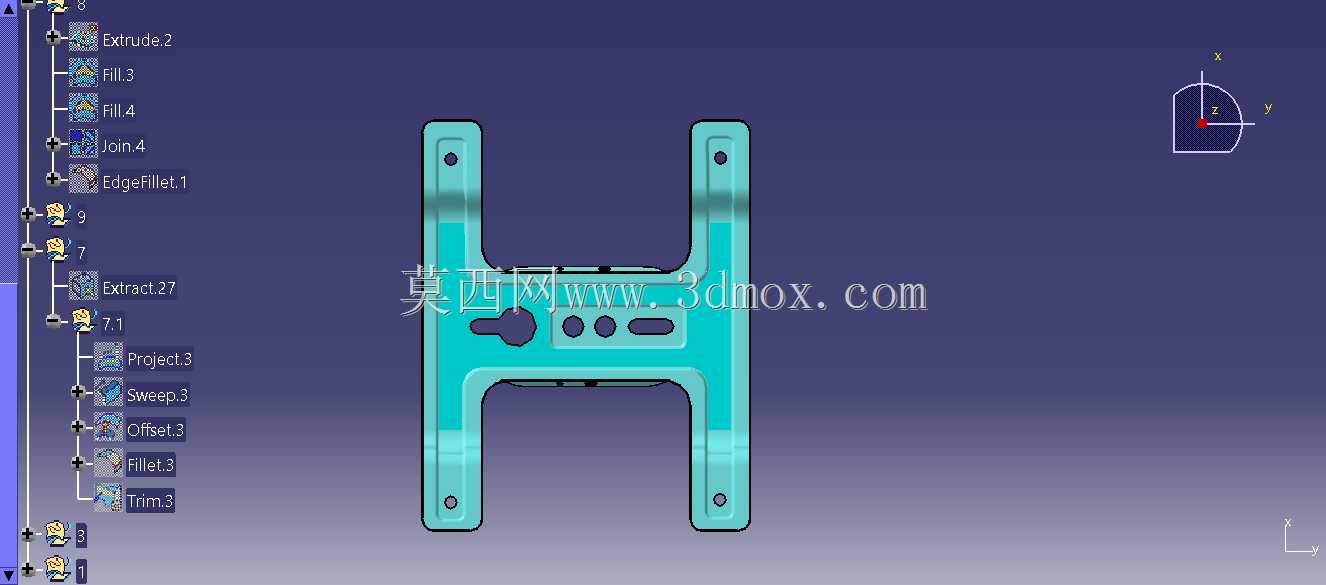

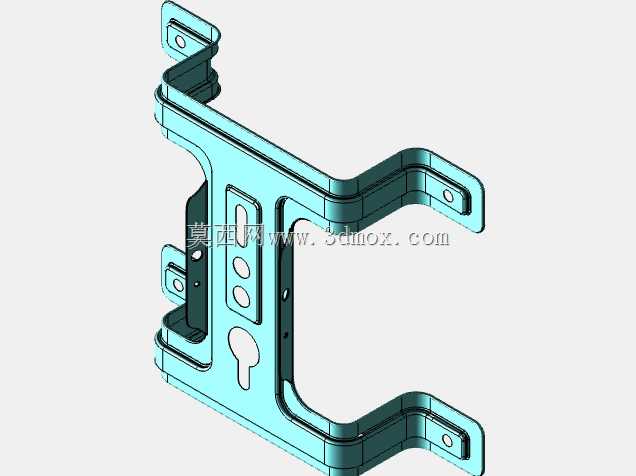

  这款后桥盘式支架是电源变压器配套的安装承载构件,主要应用在工业电源、工控设备内置电源模块的装配场景中,承担变压器主体与设备机架之间的连接固定、载荷传递作用,同时能在设备运行过程中缓冲变压器工作产生的微幅振动,避免绕组受振动出现松脱、接线端子拉扯断裂的问题。从结构设计来看,整体采用一体化钣金折弯成型工艺,没有额外的焊接拼接部位,能有效减少装配工序带来的形位公差累积,保证安装面的平面度与安装孔位的同轴度。支架主体采用多折边的框型结构,三个方向延伸出带安装孔的固定支耳,支耳上的圆孔分别对应变压器本体的固定螺柱位、设备机架的安装点位,安装时不需要额外制作转接件,可直接通过标准紧固件完成锁紧。支架立面开设的三个圆形通孔与一个钥匙孔型让位槽,并非减重设计,圆形孔对应变压器侧面的接线端子避让位,避免支架安装后与接线柱产生干涉,同时方便接线作业时工具伸入操作;钥匙孔型槽位则是为变压器本体上的接地凸台预留的让位空间,同时可作为接地导线的走线通道,让接地线路可以沿着支架内壁排布,避免导线外露被其他部件剐蹭破损。在安装边界的设计上,支架的折弯边全部做了内收的圆角处理,折弯半径匹配板材厚度的1.5倍,既避免折弯处出现应力集中导致的开裂问题,也不会因为折弯外R过大占用周边的布线空间。

  三个支耳的安装孔位均做了翻边强化处理,翻边高度1.2倍板材厚度,能有效提升孔位的螺纹啮合长度,即使采用自攻螺钉固定也能保证足够的锁紧力,不会因为设备运输过程中的振动出现滑牙松动。支架的内框尺寸完全匹配对应规格电源变压器的外形轮廓,单边预留0.3mm的装配间隙,既方便变压器本体的装入定位,也不会因为间隙过大导致变压器在支架内部出现窜动。考虑到钣金成型的工艺特性,设计时所有的折弯工序都遵循同一方向排布,减少冲压过程中的翻面次数,降低成型误差;所有开孔的边缘都做了去毛刺处理,避免安装作业时划伤操作人员,也防止毛刺刺破导线绝缘层造成短路隐患。

  在实际应用场景中,这类支架多用于嵌入式安装的电源变压器模块,比如工控机柜内置电源、大型机电设备的控制回路电源,支架的多支耳设计可以实现三个方向的固定选择,适配不同的机架安装空间,当设备内部横向空间不足时,可以选择竖向支耳固定,当竖向空间受限时则可以切换为横向支耳安装,不需要重新设计支架结构,大幅提升了配件的通用适配性。支架的板材选型匹配对应变压器的重量,常规100W-300W功率段的电源变压器配套支架采用1.2mm厚度的冷轧钢板,表面做电镀锌处理,满足常规工业环境下的防锈要求;如果是高湿环境使用的场景,可更换为304不锈钢板材制作,不需要调整模具即可直接冲压成型。

  从建模逻辑来看,构建该模型时优先绘制基础平板的展开轮廓,标注所有开孔的位置尺寸与折弯线位置,再通过钣金模块的折弯命令生成三维结构,最后添加安装孔的翻边特征、折弯处的圆角特征,建模过程中需要重点核对折弯扣除值,保证展开尺寸与实际冲压成型后的尺寸一致,避免出现孔位偏移、支耳角度偏差导致的装配不良。需要注意的是,该支架的结构尺寸是基于对应型号变压器的实测外形推导而来,若要适配其他规格的变压器,需要重新核对变压器的安装孔距、外形轮廓尺寸,调整支耳长度与内框尺寸后再投入生产,不可直接套用该结构加工,避免出现装配不匹配的问题。
