带铰接端的L型限位连接结构件

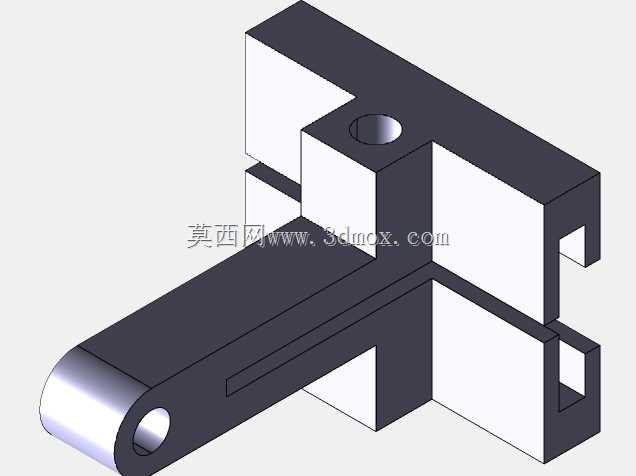

　　做结构设计这么多年，这类带铰接端的L型连接构件，在工装夹具、小型自动化输送线的侧挡定位、非标设备的门体铰接限位场景里用得特别多，很多刚入行的工程师容易忽略这类小零件的安装边界校核，最后装配时要么干涉要么铰接转动卡滞，返工调整的成本比重新建模还高。先从实际安装场景说，这类构件的L型主体是承担两个垂直方向的定位作用，短边侧的通孔是用来穿装固定螺栓，把整个构件锁在设备的型材安装面上，长边末端的卷边铰接孔，是用来连接转动杆件，比如设备的安全挡杆、小型翻盖的支撑臂、工装的快速压头联动杆，铰接孔的同轴度直接决定了转动件的顺畅度，要是孔位偏了0.1mm，长杆转动到极限位置就会出现别劲的情况，反复动作后还会磨损铰接销。设计的时候最先要敲定的是安装边界，短边的安装面要和型材的槽宽匹配，不能突出型材表面太多，不然会和周边走的气管、线缆产生剐蹭，短边上的沉孔深度要刚好容纳螺栓头，不能让螺栓头凸出来，不然固定的时候构件会翘边，定位精度直接就没了。主体的L型转角处做了直角加强的结构，不是单纯的直角拼接，这里要考虑受力情况，当铰接端受到垂直方向的载荷时，转角位置是应力集中最明显的地方，要是壁厚做薄了，反复受载后会出现裂纹，所以建模的时候特意在转角内侧留了足够的壁厚过渡，没有做尖锐的内角，避免应力集中。

　　长边侧面开的那条浅槽，是用来嵌装限位弹片的，很多人建模的时候容易漏掉这个细节，实际装配的时候，铰接杆转动到设定位置，弹片会卡进杆上的定位凹点里，实现档位保持，不用额外加定位销，能省不少装配工序。末端的卷边铰接结构，不是直接在板上冲孔，而是做了翻边卷圆，这样孔的接触长度更长，铰接销穿进去之后，受力面更大，不会因为频繁转动把孔磨成椭圆，卷边的圆角要和铰接销的倒角匹配，装配的时候不用硬敲，顺着倒角就能滑进去，现场装配的工人反馈会好很多。再说说尺寸校核的要点，短边的安装孔中心到L型转角的距离，要和型材上的预设安装孔位对齐，偏差不能超过0.2mm，不然螺栓穿装的时候会别着劲，长期使用螺栓容易松动。

　　长边的总长度要根据铰接件的转动半径来定，不能太长也不能太短，太长的话构件整体会颤，受力的时候形变量大，太短的话铰接端的转动角度不够，满足不了动作要求。铰接孔的内径要比铰接销的外径大0.05到0.1mm，间隙太小的话，车间里有粉尘或者油污的时候，转动会发涩，间隙太大的话，铰接处会有旷量，定位精度就达不到要求。还有构件上那个垂直方向的通孔，是用来装紧定螺钉的，当铰接杆调整到合适的初始位置，拧紧紧定螺钉就能把杆的初始角度锁死，不用额外做定位结构，这个孔的位置要避开铰接孔的受力区，不能打在壁厚太薄的地方，不然紧定螺钉拧的时候会把侧壁顶变形。

　　建模的时候特意把各个安装面的平面度要求考虑进去，固定安装面要做平整，不能有拔模斜度，不然锁在型材上的时候会有缝隙，长期受振动容易松动。铰接孔的两个端面要做倒角，去除毛刺，不然穿销的时候会刮掉销表面的防锈层，时间长了容易锈死。这类零件看着结构不复杂，但是每个尺寸都和实际装配、使用效果挂钩，不是照着草图拉个凸台就行，得考虑现场装配的便利性、长期使用的耐磨性、受力后的形变情况，甚至还要考虑加工的时候的工艺性，比如壁厚要均匀，不然注塑或者铣加工的时候会出现变形，各个转角的圆角要适配加工刀具的半径，不用换特殊刀具就能加工，能省不少加工成本。实际用的时候，这类构件经常在小型自动化设备的料道挡停机构里出现，料道上的工件流到指定位置，铰接的挡杆弹起来挡住工件，等加工完成后挡杆落下，工件流走，这时候构件的L型固定端锁在料道的铝型材上，铰接端连挡杆，反复动作几千次都不能出现松动或者卡滞，所以设计的时候每个配合面的公差、每个结构的强度都要算到位，不能凭感觉来。
