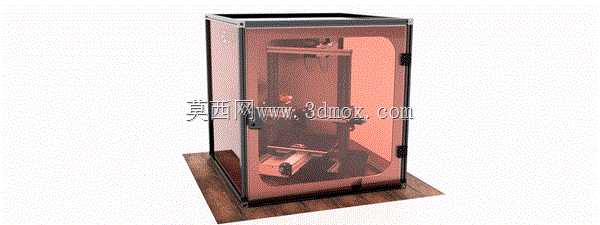

Ender3S1Pro3D打印机封闭外罩结构设计

在桌面级FDM3D打印的实际生产与创客应用场景中，开放式打印结构始终面临环境温湿度波动、打印过程烟气扩散、外界扬尘落入打印区域、ABS/ASA等工程材料打印翘曲变形等痛点，这款适配Ender3S1Pro机型的封闭外罩，正是针对上述实际工程问题完成的结构设计方案。从实际使用场景来看，该外罩可覆盖个人创客工作室、小型加工服务点、高校实验室等多类桌面3D打印使用场景，尤其适配需要长时间连续打印工程塑料的作业需求，能够在打印区域构建相对独立的封闭空间，阻隔外界气流直吹打印模型表面，减少模型因骤冷产生的层间剥离、边角翘曲问题，同时将打印过程中熔融材料挥发的微量烟气限制在罩体内部，配合外置排风管路即可实现烟气定向排出，改善作业区域的空气质量。

从结构设计思路来看，该外罩框架采用2020系列工业铝型材搭建，这类铝型材是桌面级设备改装领域应用最广泛的标准型材，截面尺寸统一为20mm×20mm，配套的T型槽结构可直接使用标准T型螺母、角件完成快速组装，无需定制复杂的连接构件，加工时仅需按照设计尺寸切割铝型材即可，加工门槛低、装配公差容易控制，后期如果需要调整外罩尺寸、加装辅助配件，也可以直接在型材槽位上拓展安装位，改装灵活性极强。罩体的壁板选用1/8英寸厚度的亚克力板材，也就是约3.175mm厚度的透明亚克力，这类材料透光性好，打印过程中可以直接观察内部打印状态，同时具备足够的结构刚度，不易受温湿度影响产生形变，安装时亚克力面板直接压入铝型材的预留卡槽内，再使用单层粘胶带对接缝处做密封处理，这种密封方式既可以保证罩体内部的相对密闭性，减少内外空气对流带来的温度波动，又不会完全锁死内部空间，避免打印头加热产生的热量在罩内过度积聚导致电子元器件过热。

从功能特性来看，该外罩的结构设计充分考虑了原机的操作与维护需求，正面预留了可开合的舱门结构，日常取放模型、操作打印机触控屏、更换耗材都可以通过舱门完成，不需要拆卸整个外罩；底部采用与原机底座尺寸匹配的承托结构，安装时直接将原打印机整体放入外罩底座即可，不需要对原打印机的机身结构做任何打孔、改装，不会破坏原机的保修状态，也不会影响原机的运动行程。在结构刚性设计上，框架的型材连接位置全部采用角件加固，配合亚克力面板的平面支撑作用，整个外罩具备足够的抗形变能力，即使长期放置在工作台面上，也不会因为自身重力或者轻微磕碰产生框架变形，避免出现亚克力板错位、密封失效的问题。

从安装边界与尺寸适配来看，该外罩的内部净空尺寸完全匹配Ender3S1Pro打印机的最大外形尺寸，预留了足够的走线空间、耗材架安装空间，不会干涉打印机X、Y、Z三个轴的全行程运动，打印平台移动到最大极限位置时也不会与罩体内壁发生碰撞；外罩的外部尺寸控制在桌面设备的合理占地范围内，不会占用过多的工作台面空间，底部的承托板还可以承接打印过程中偶尔掉落的耗材碎屑，方便后期清理维护。针对不同用户的使用需求，该结构还预留了模块化拓展的接口，比如可以在罩体侧面预留的型材槽位上加装空气过滤模块、照明模块、恒温加热模块，不需要重新改动主体框架结构，适配不同打印材料对环境温度的差异化要求，比如打印PLA材料时可以保留部分通风缝隙避免过热，打印ABS、PC等高温材料时可以将接缝完全密封，配合恒温模块维持内部环境温度稳定，提升打印成品的层间结合强度。

在实际装配逻辑上，整个外罩的所有零部件都采用标准件与通用板材，用户自行组装时只需要准备内六角扳手、美工刀等基础工具即可完成，不需要专业的加工设备，装配过程中所有连接位置都设计了定位基准，即使是没有机械装配经验的用户，也可以按照装配顺序快速完成搭建，不会出现零件错位、装不上的问题。罩体的密封设计没有采用完全气密的结构，而是保留了微量的空气流通缝隙，既可以维持内部温度稳定，又能避免内部电子元器件因为长期处于高温高湿环境出现老化加速的问题，平衡了打印环境控制与设备使用寿命的需求。
