定制版SCUTTLE移动机器人传动系统重构设计

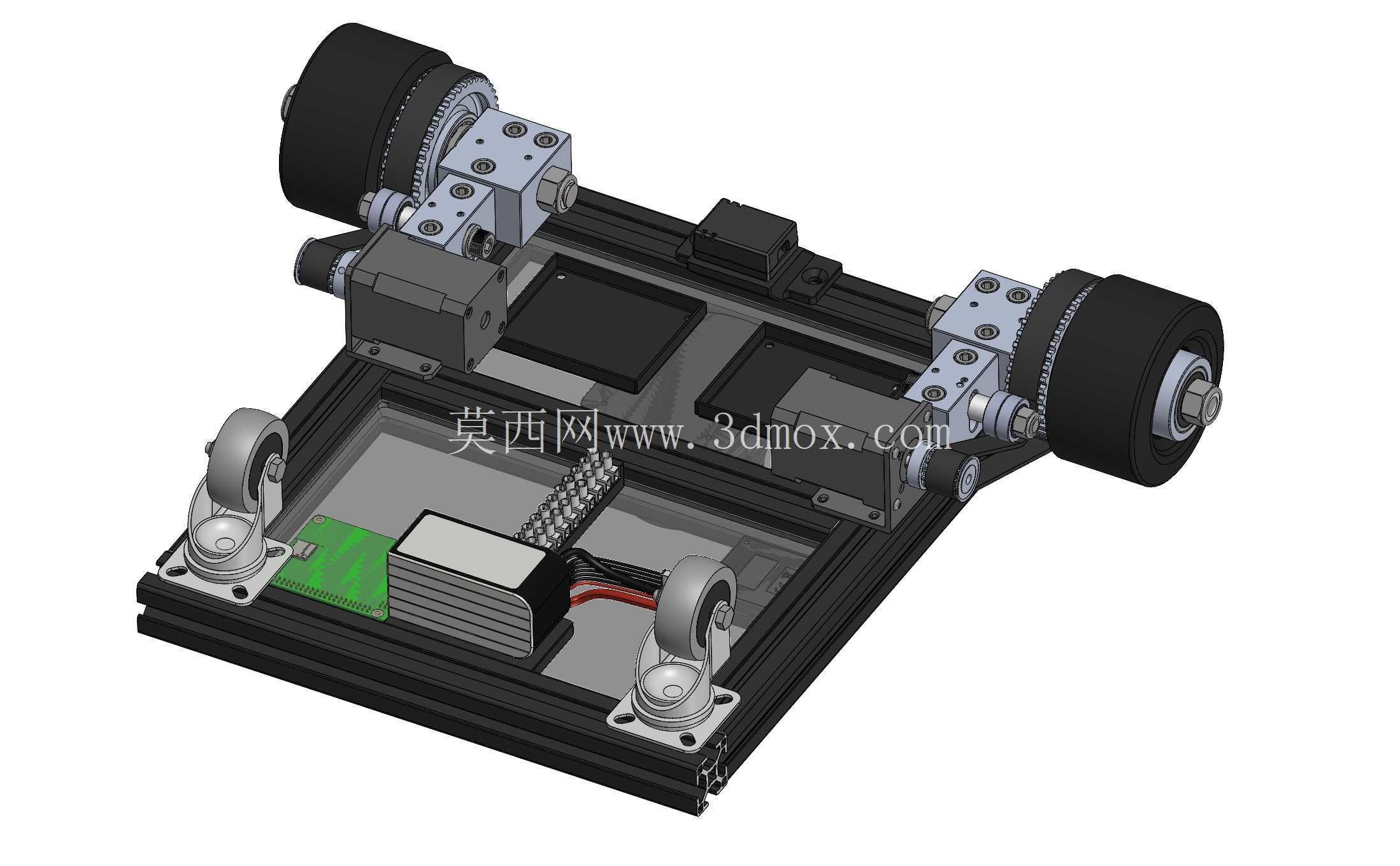

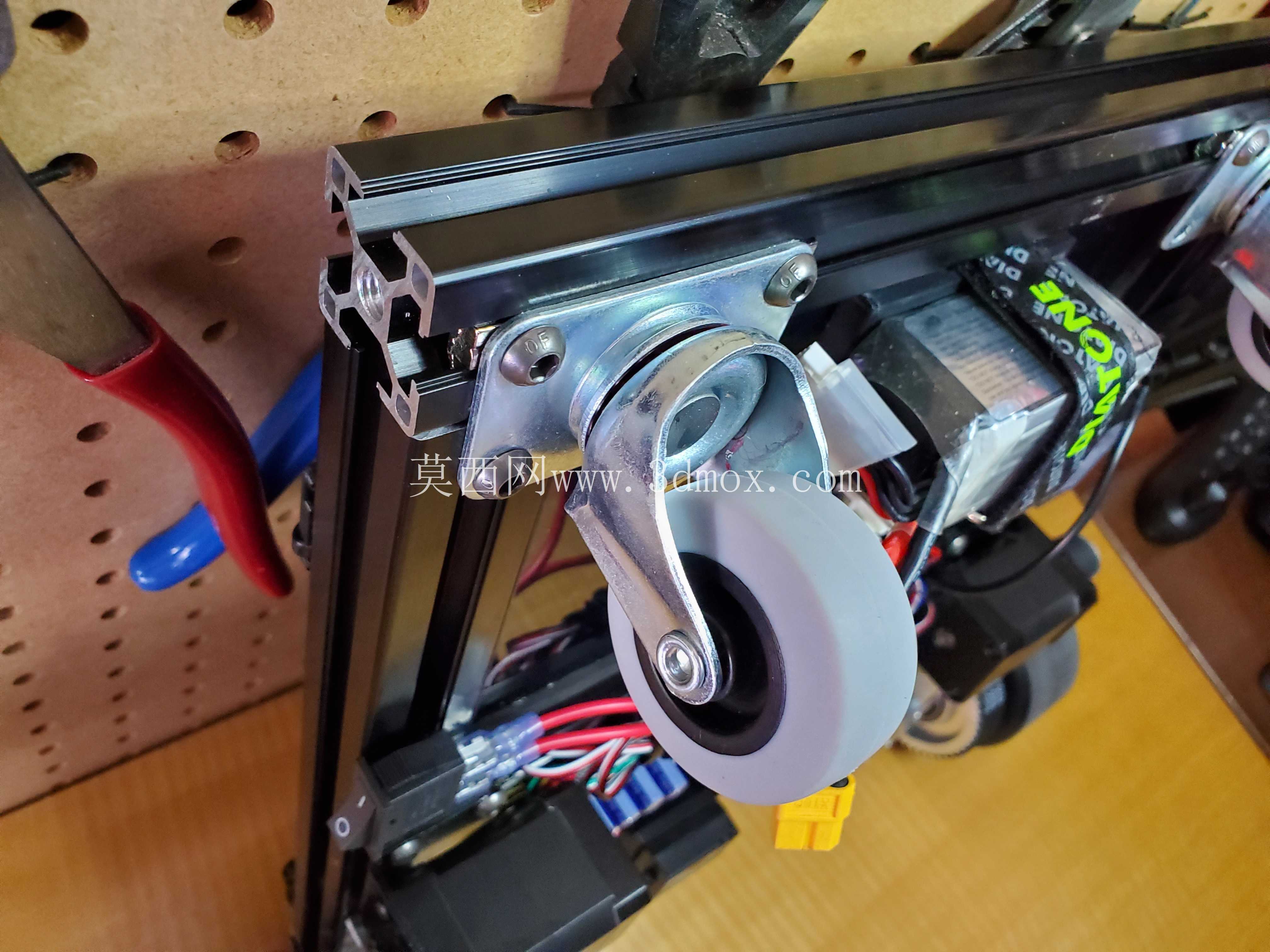

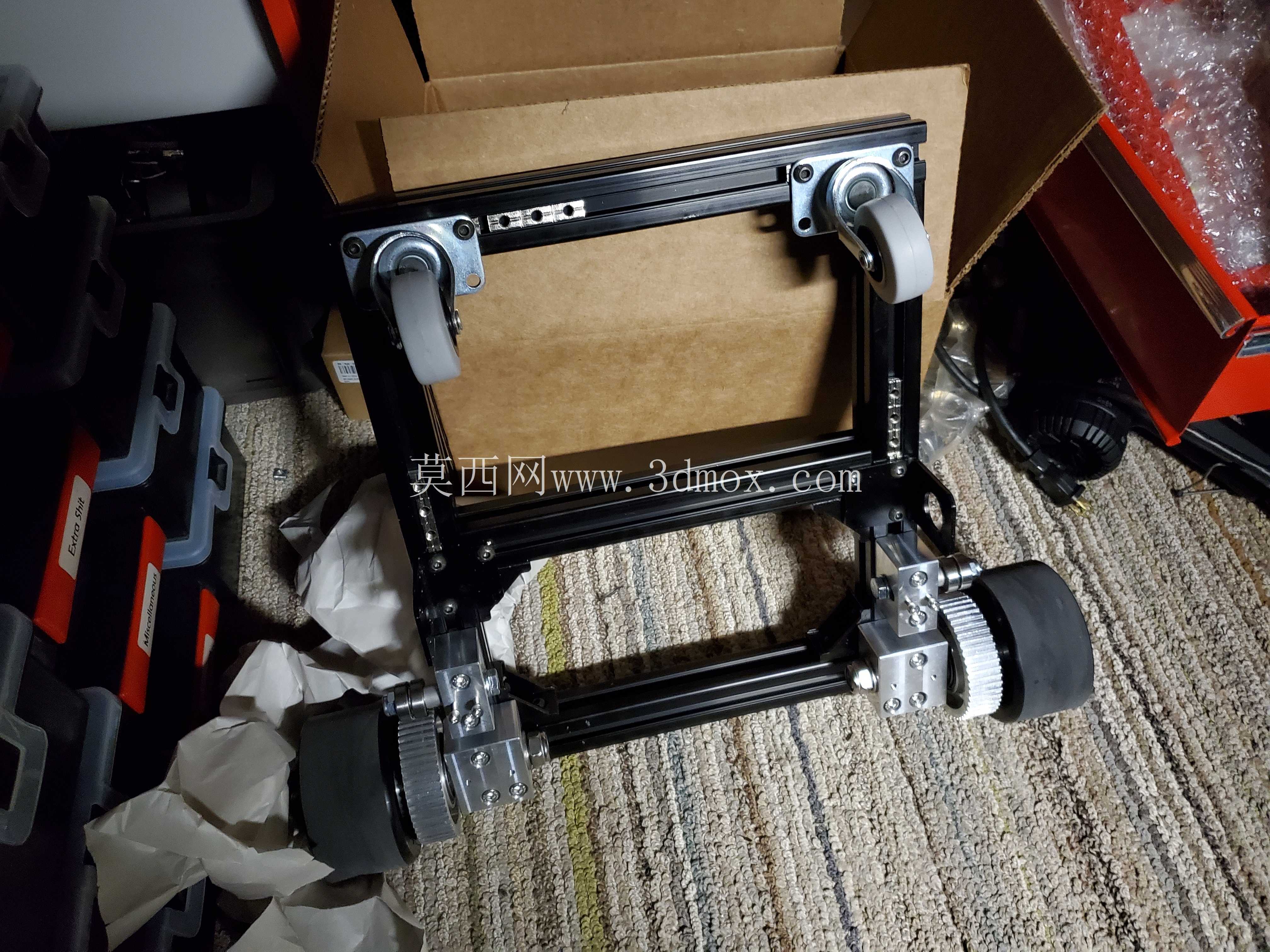

这套移动底盘结构的传动重构方案，核心面向高校移动机器人教学实训、小型室内巡检作业、轻载物料转运场景设计，整体采用工业铝型材搭建主体框架，兼顾结构拓展性与加工装配效率，无需定制复杂焊接机架，普通机加工车间即可完成全部零件的加工与整机组装。底盘采用双轮差速驱动加前置万向随动轮的布局，驱动轮布置于底盘中部两侧，万向轮安装于底盘前端底部，这种布局能在保证转向灵活性的同时，避免底盘过坎时出现卡滞，适配室内平整地砖、环氧地坪、短绒地毯等常见地面工况，额定承载下可实现零半径转向，适配狭窄通道内的移动作业需求。

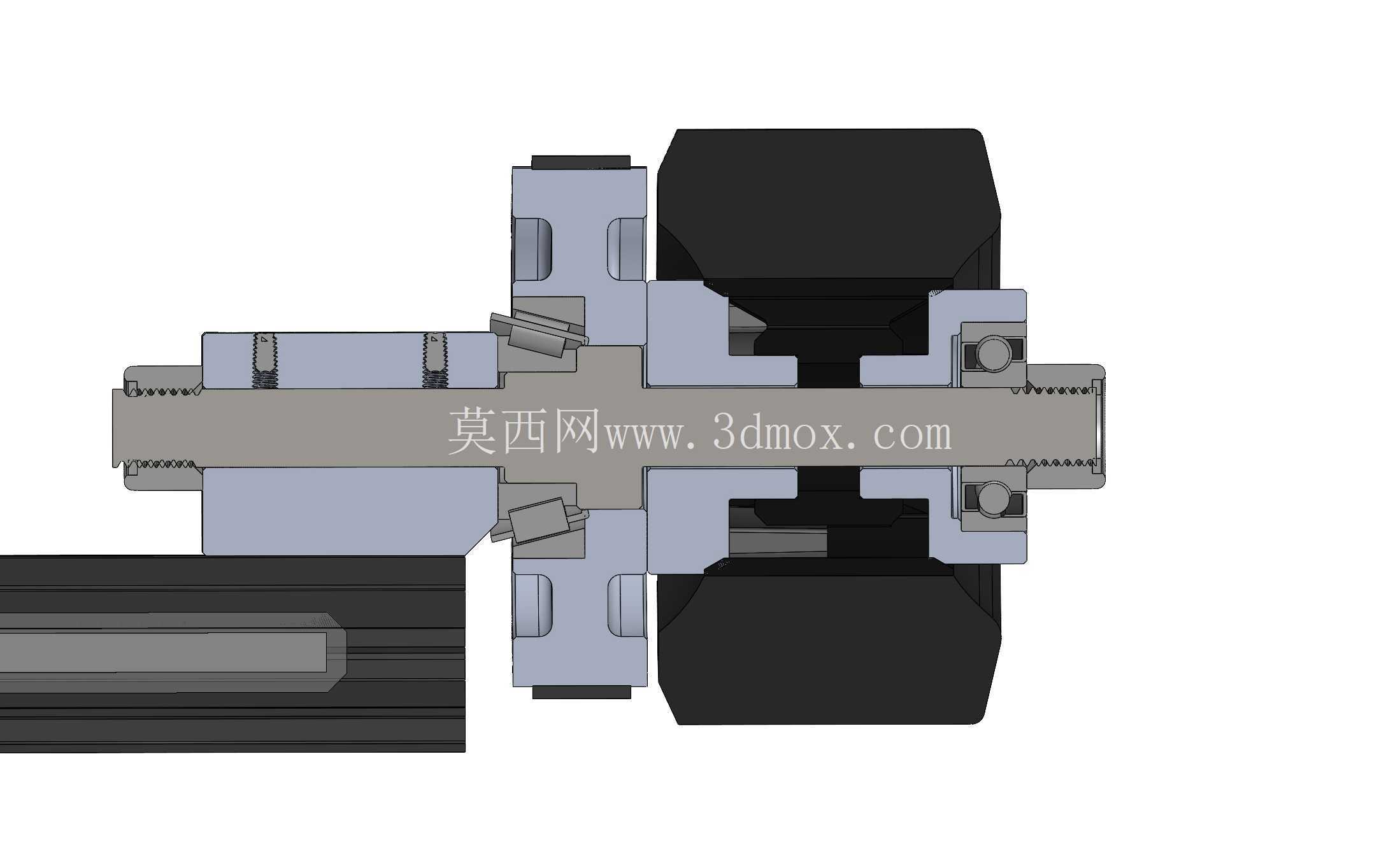

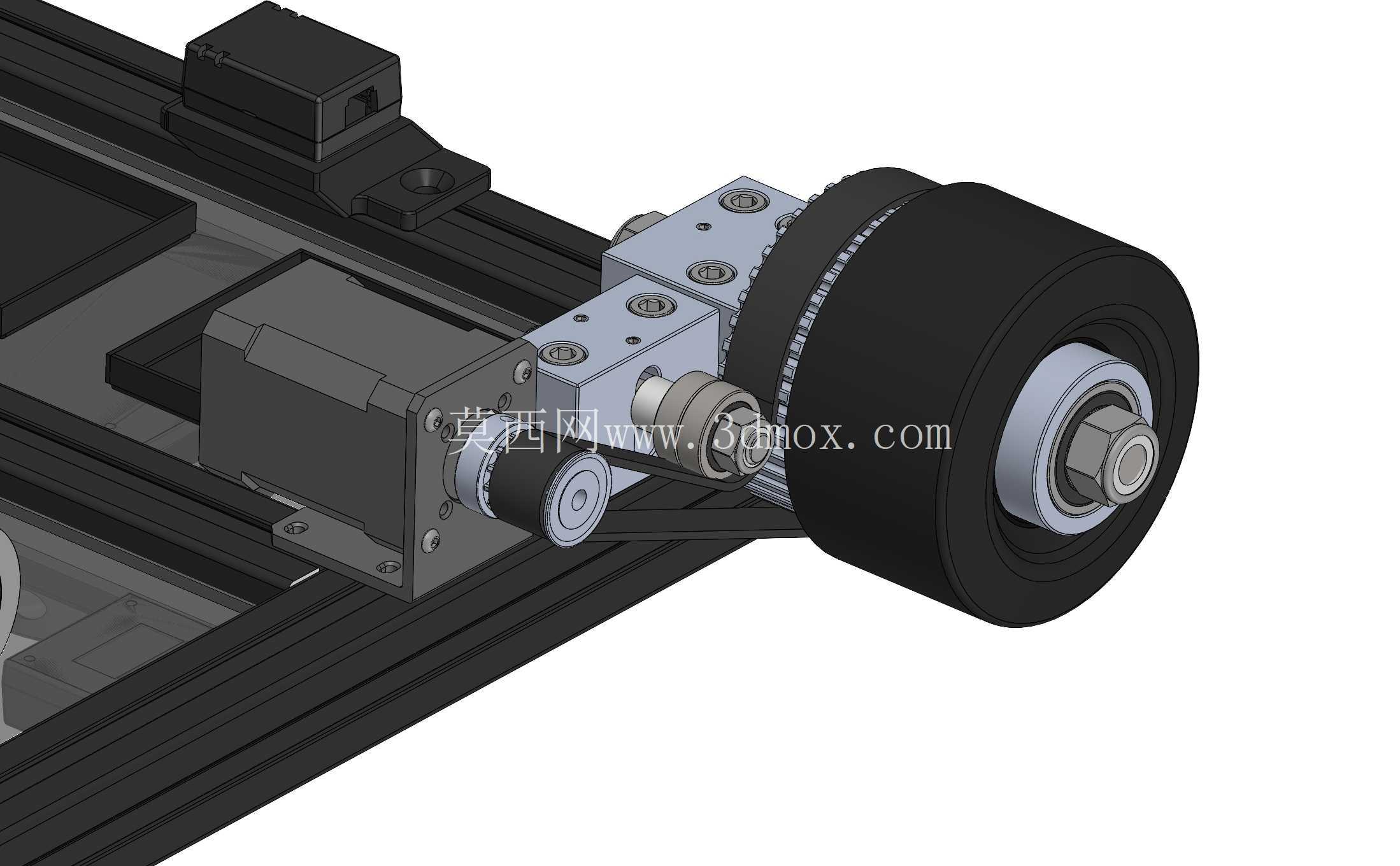

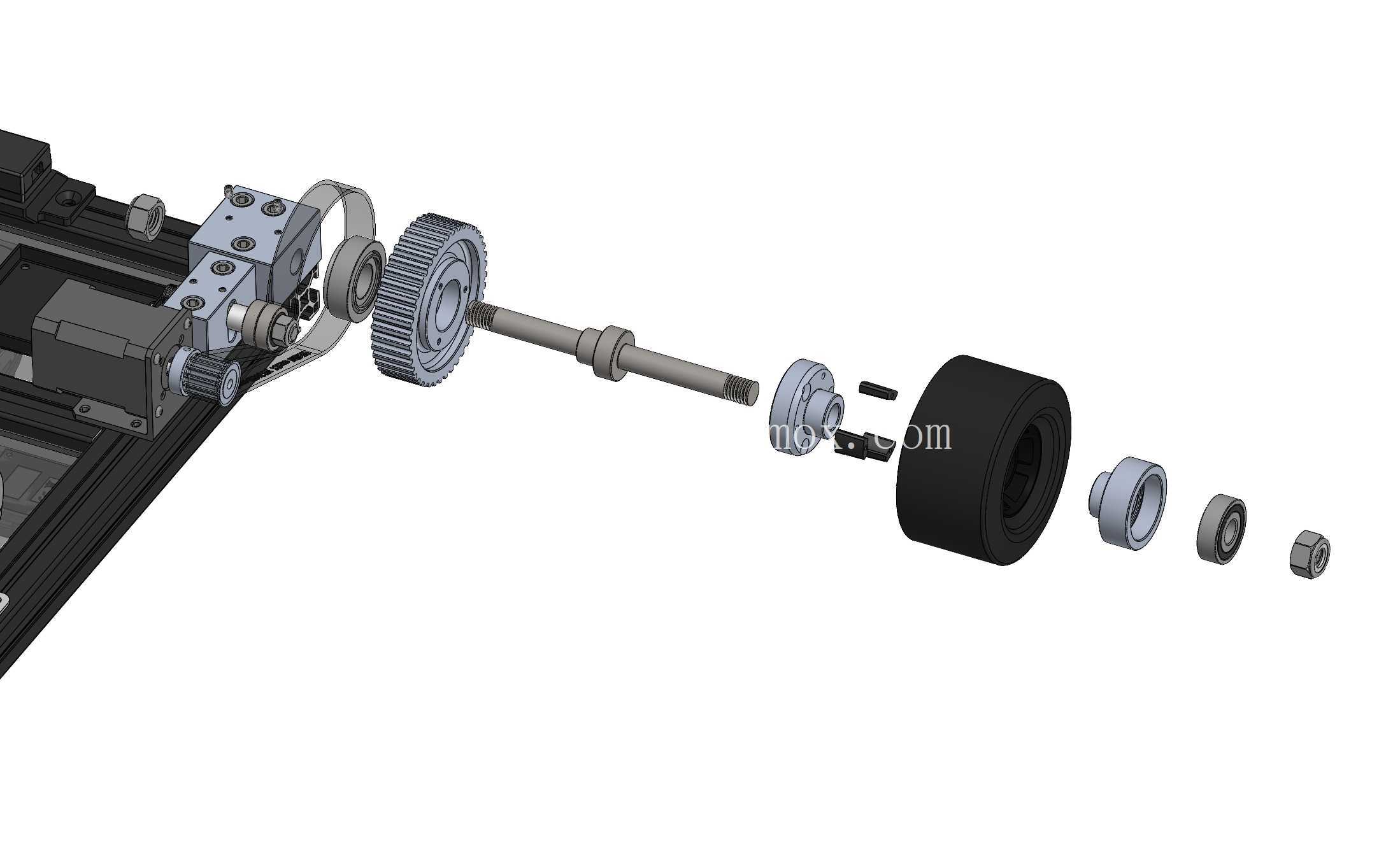

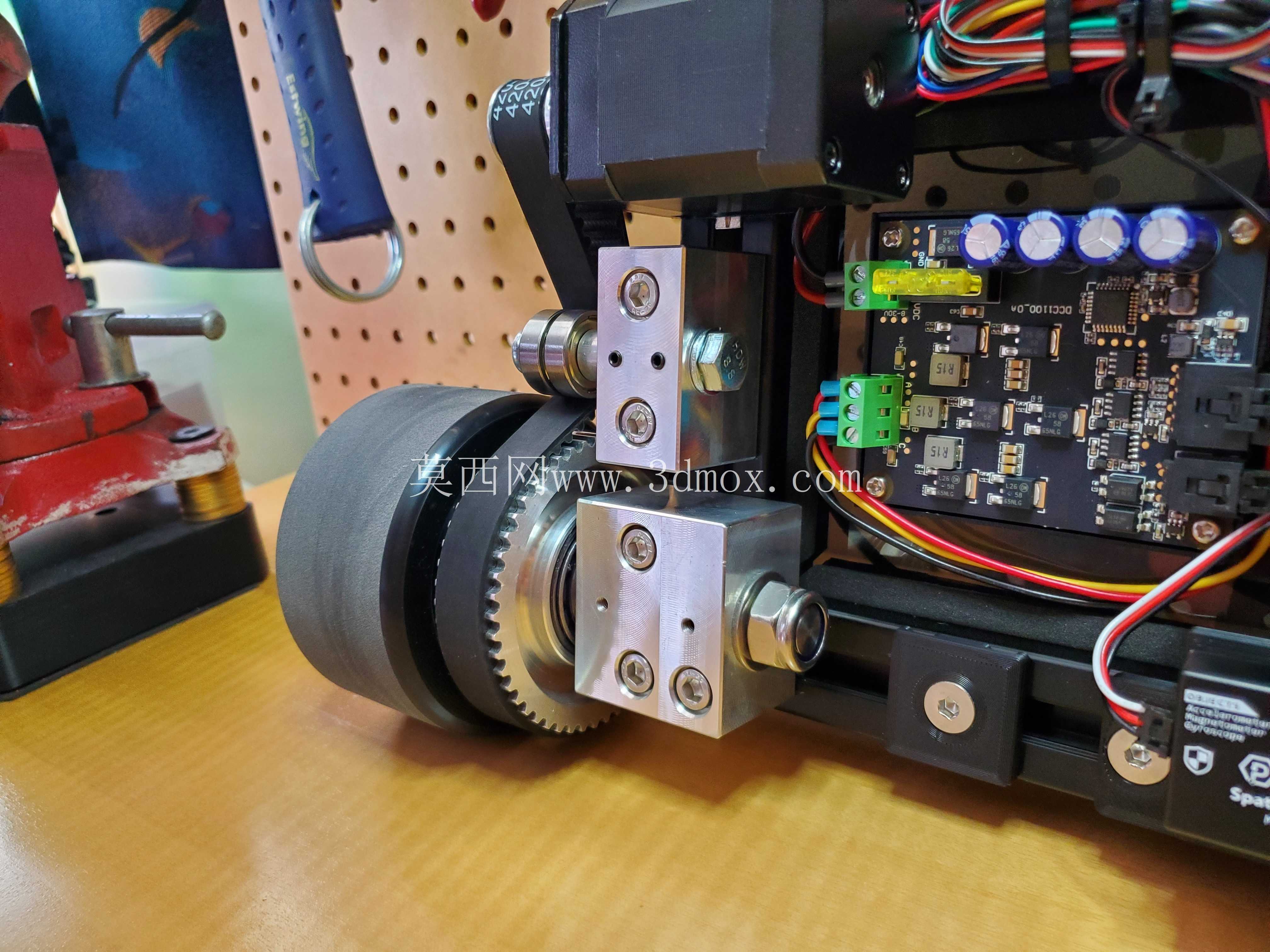

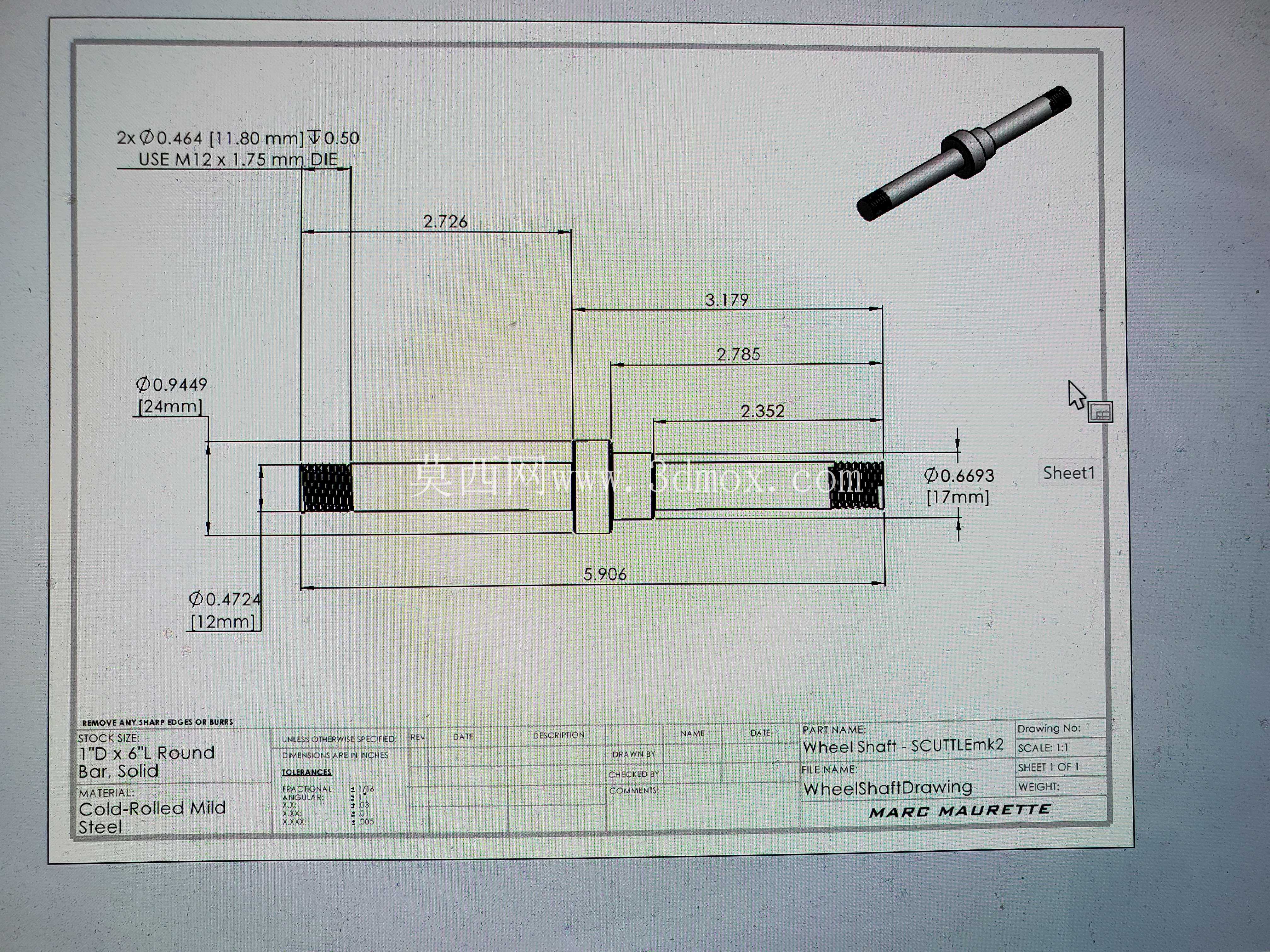

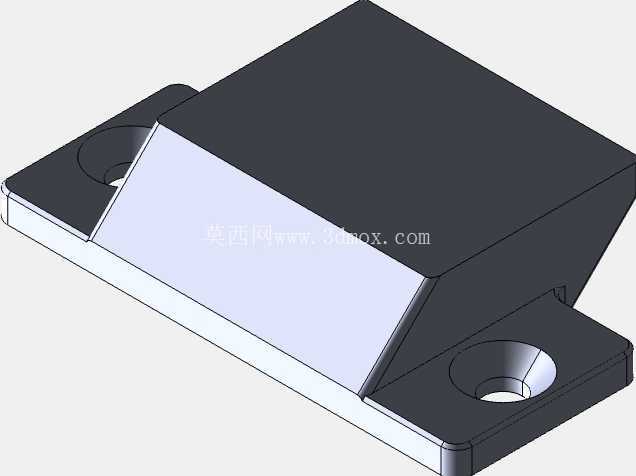

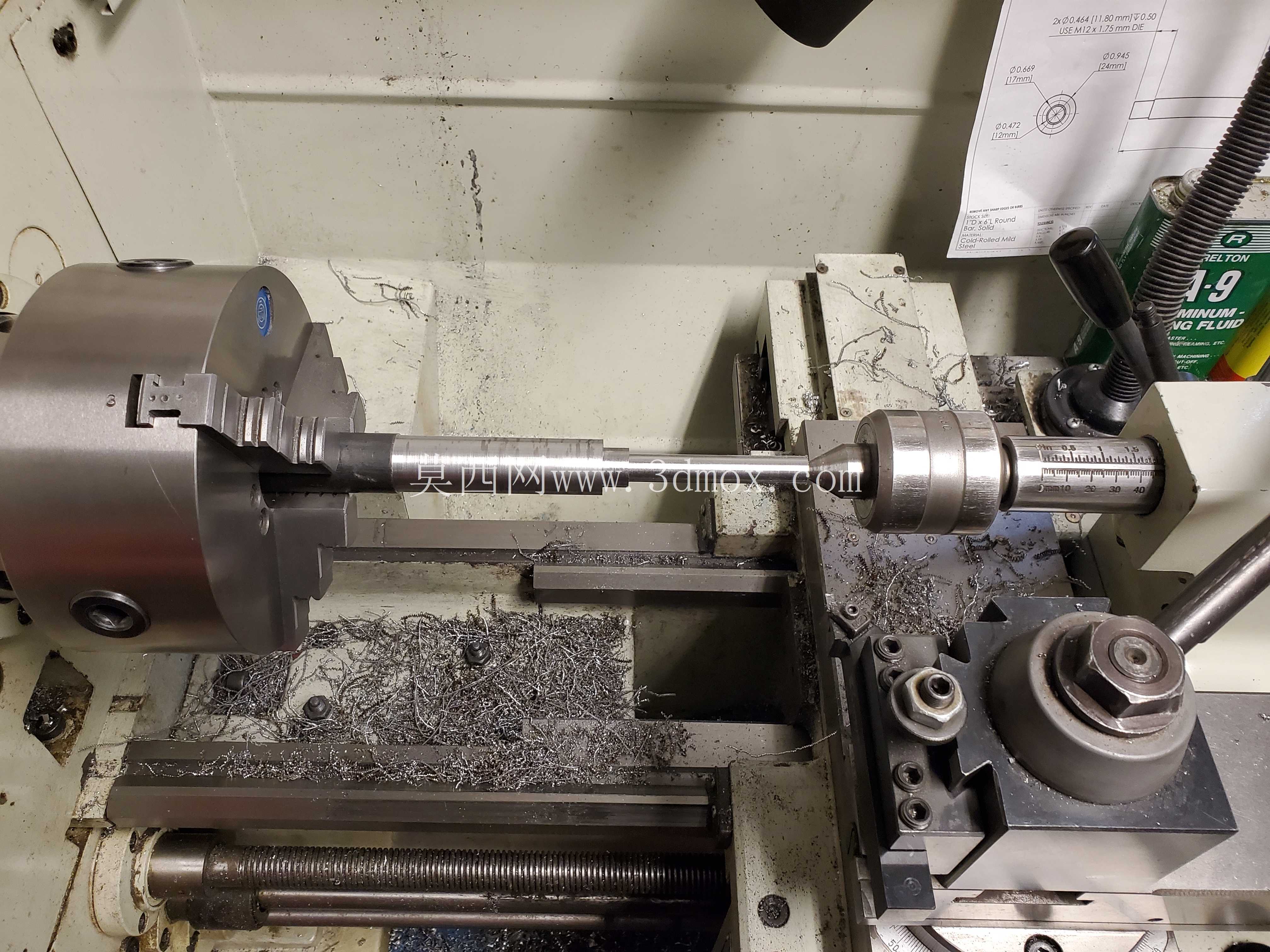

传动系统的重构是这套设计的核心，原结构采用的深沟球轴承配合间隙偏大，轮轴受径向载荷时容易出现旷量，尤其在机器人急停、变向时会产生明显的反冲，影响运动控制精度，这次设计将原深沟球轴承替换为圆锥滚子轴承组，通过轮轴两侧的尼龙锁紧螺母调节轴承预紧力，既消除了轴承径向间隙，也能同时承受径向与轴向的复合载荷，适配驱动轮加减速、转向时的复杂受力工况；轮轴与轴承滚道的配合公差做了收紧处理，相比原结构采用普通螺栓作为轮轴的方案，配合精度更高，避免长期运行后螺栓在轴承内圈出现松动磨损的问题。驱动单元也做了升级，原结构配套的直流行星齿轮箱电机更换为内置霍尔效应传感器的无齿轮直流电机，可直接输出转子位置信号，配合外置皮带传动机构实现轮速的闭环控制，减少齿轮箱背隙带来的控制误差，虽然这种传动方案的反冲特性对重载工业机械臂的高精度作业影响有限，但对于小型移动底盘的航位推算、路径跟踪来说，能有效降低里程计累计误差，提升导航精度。

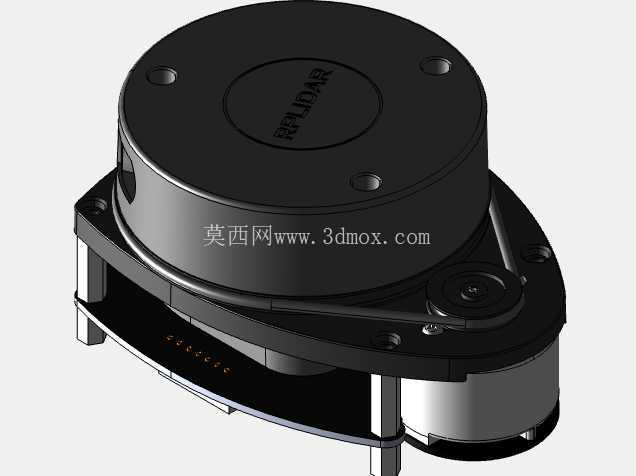

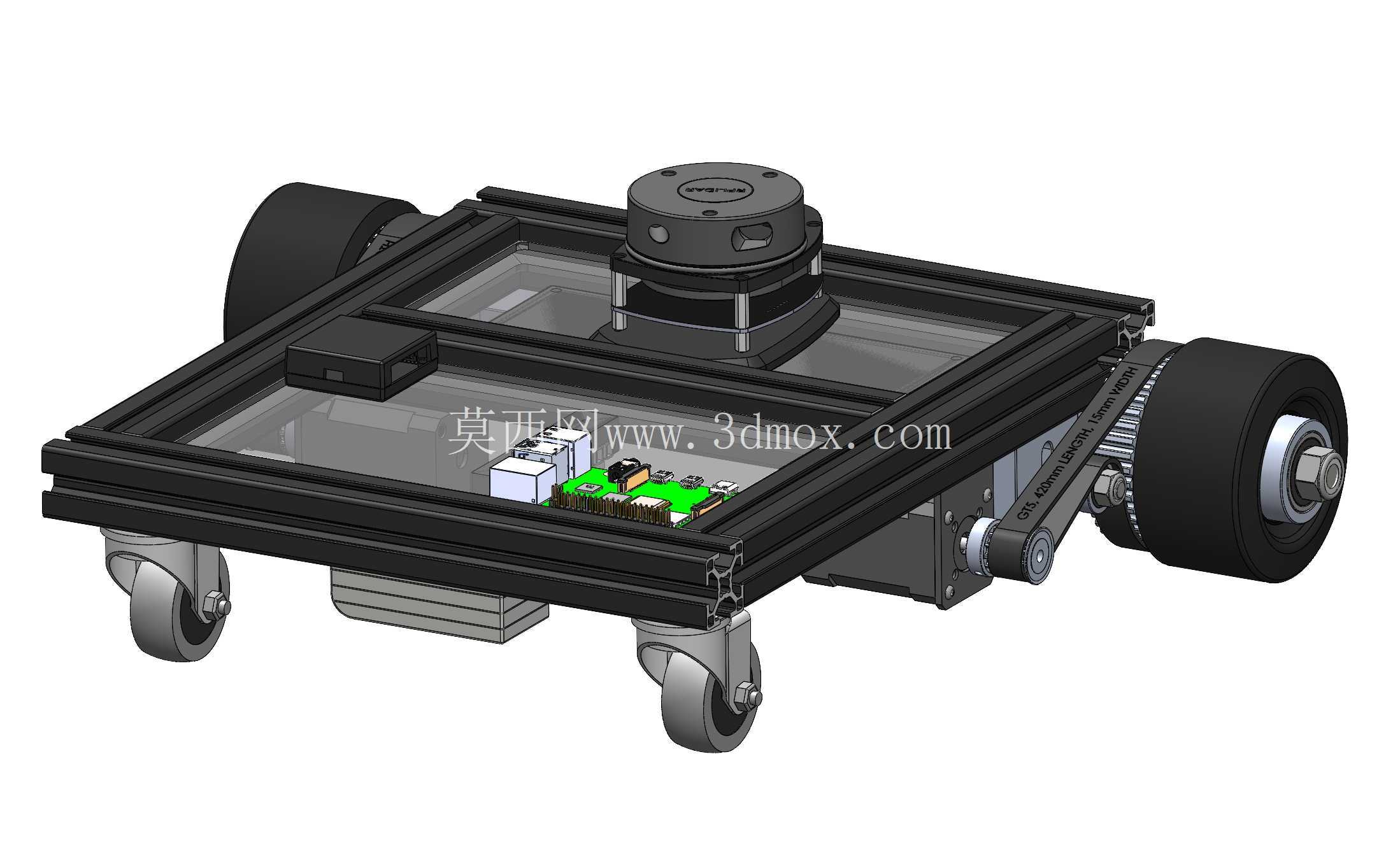

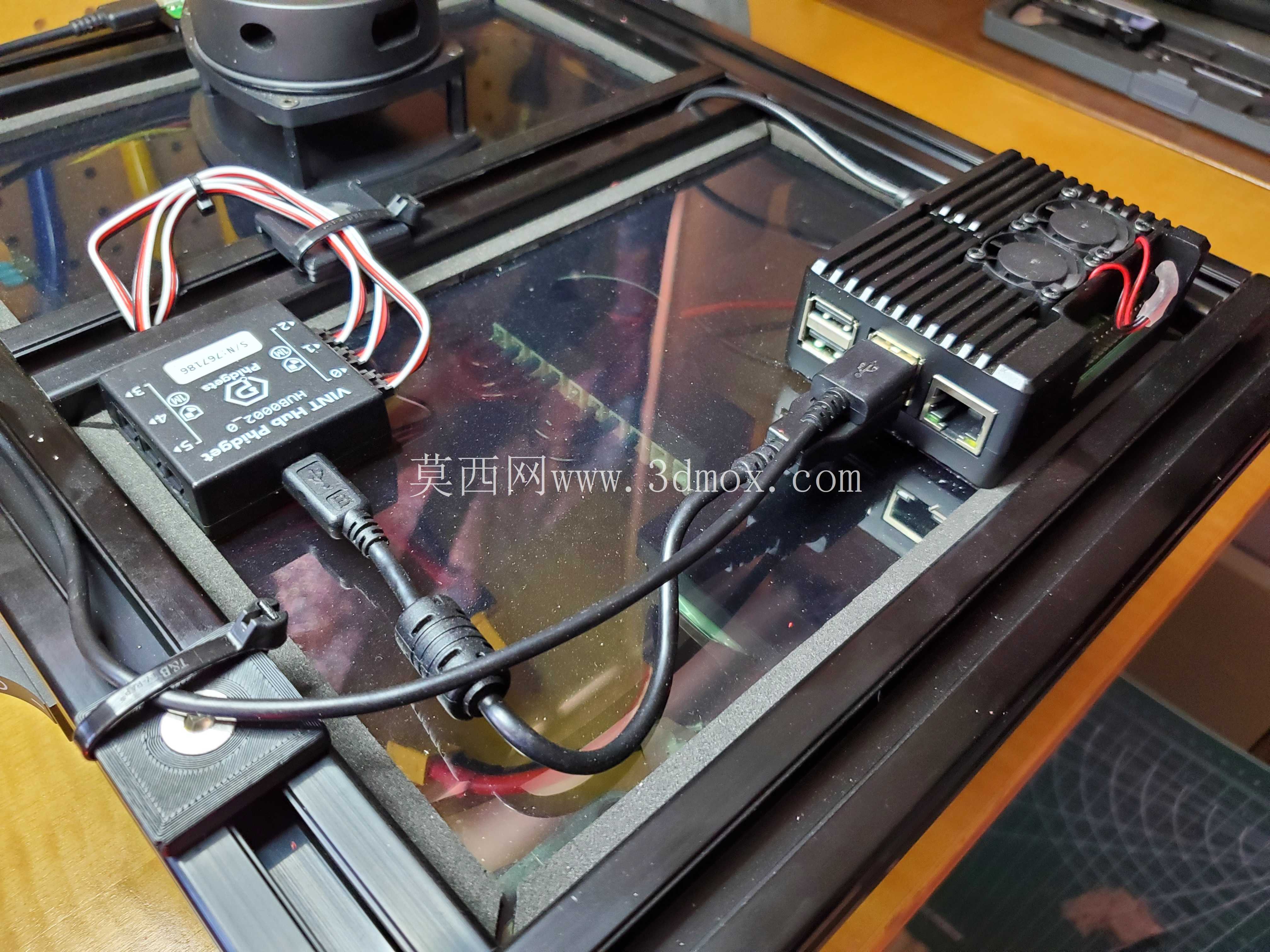

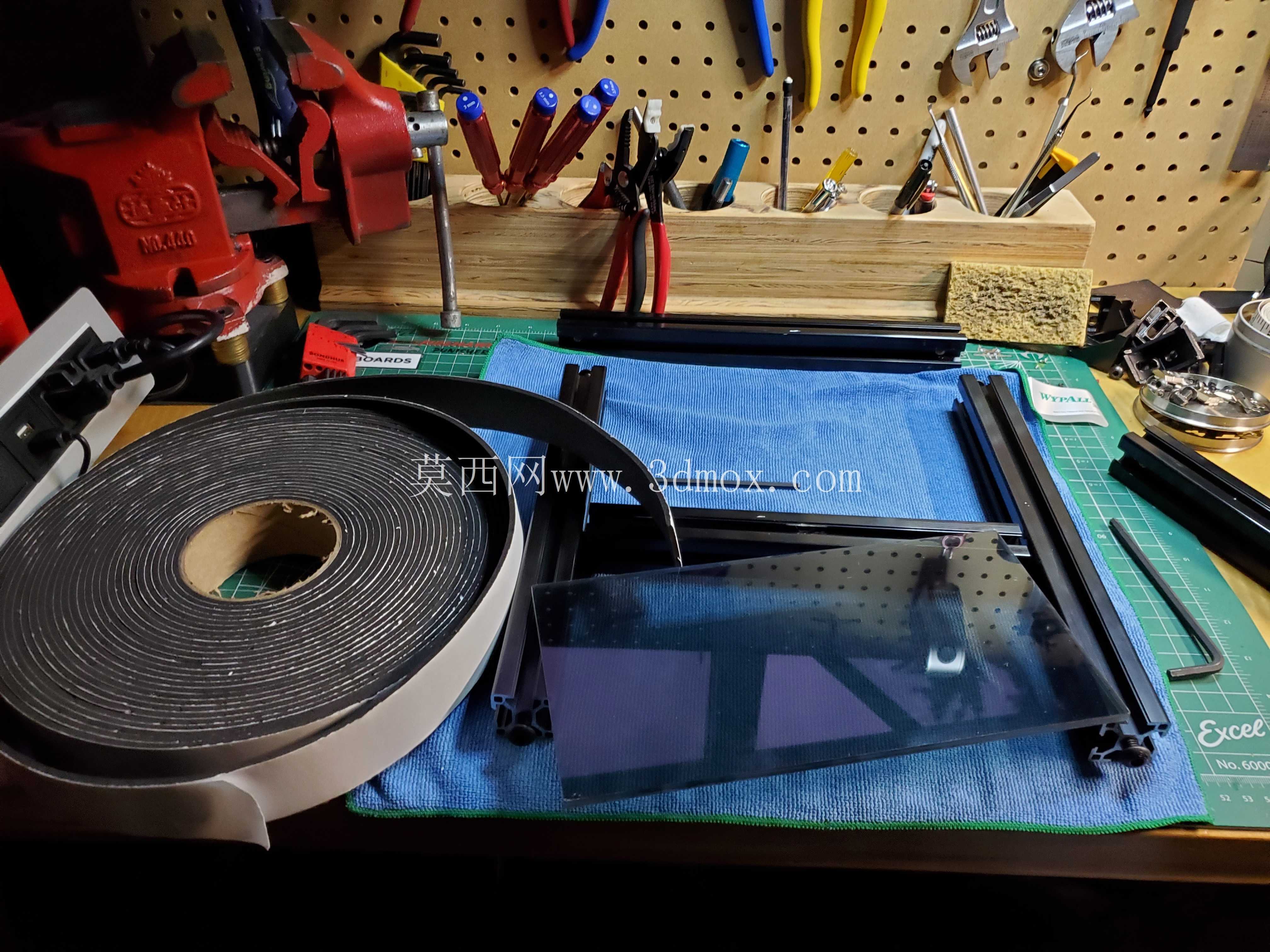

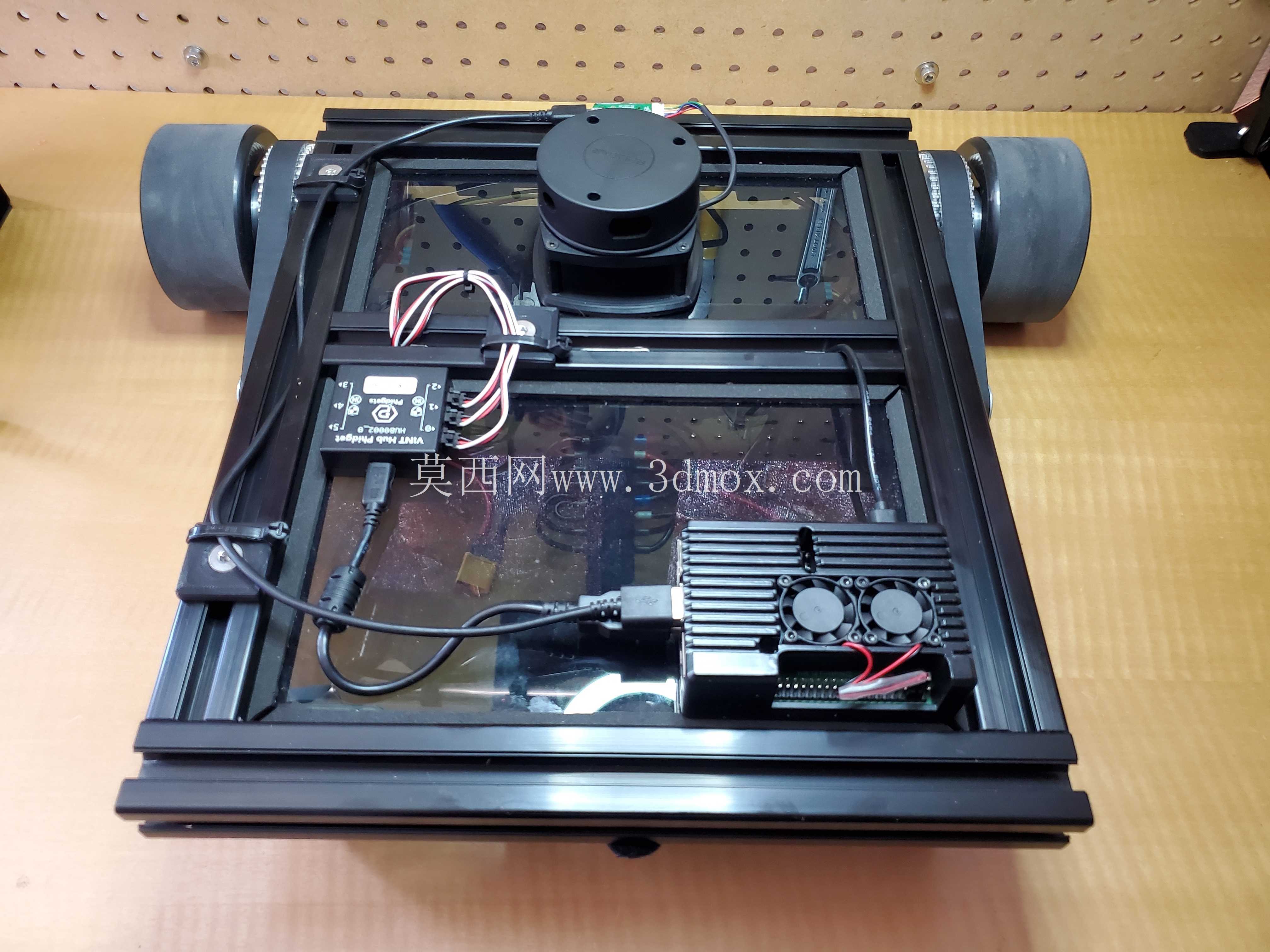

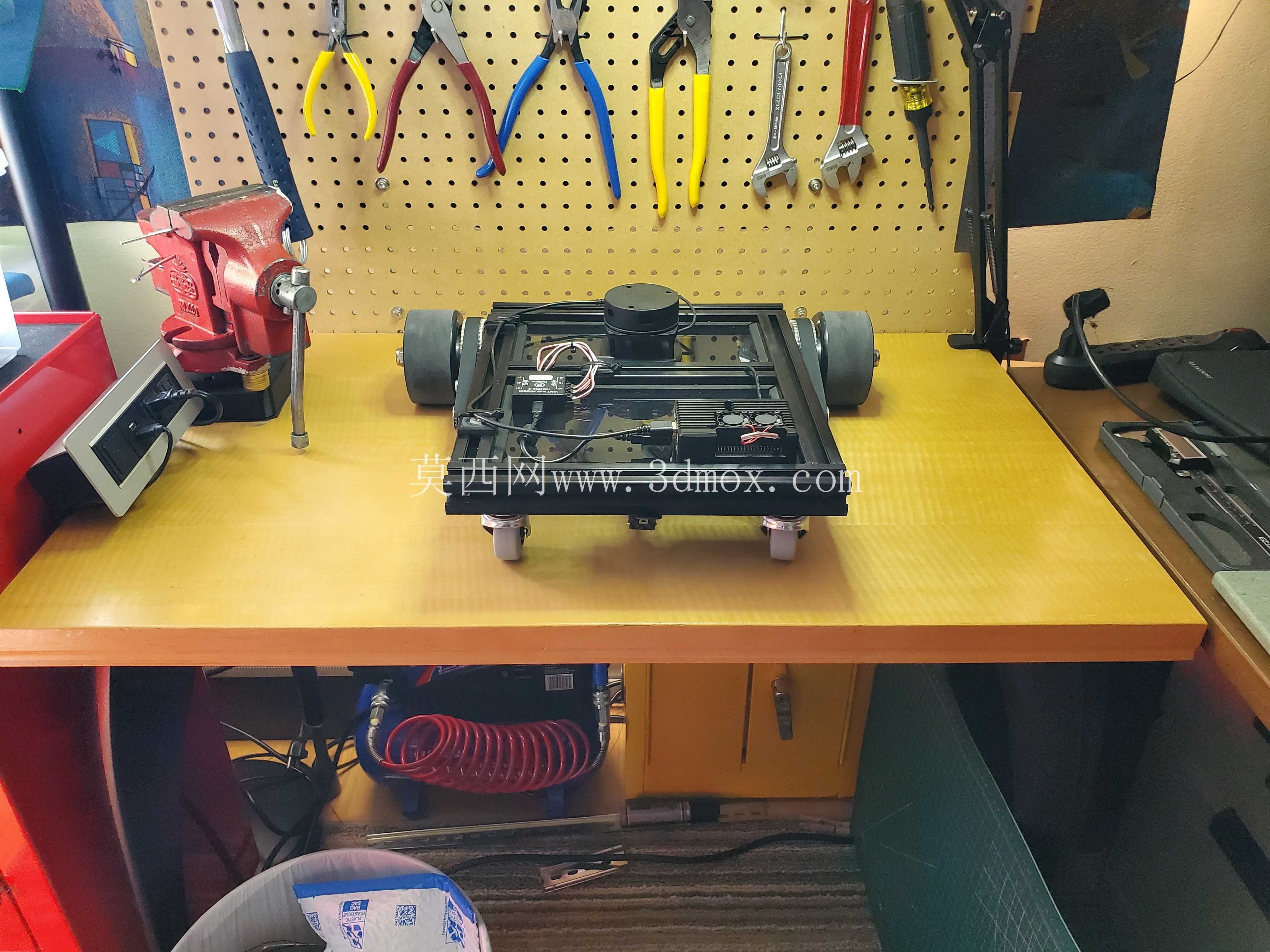

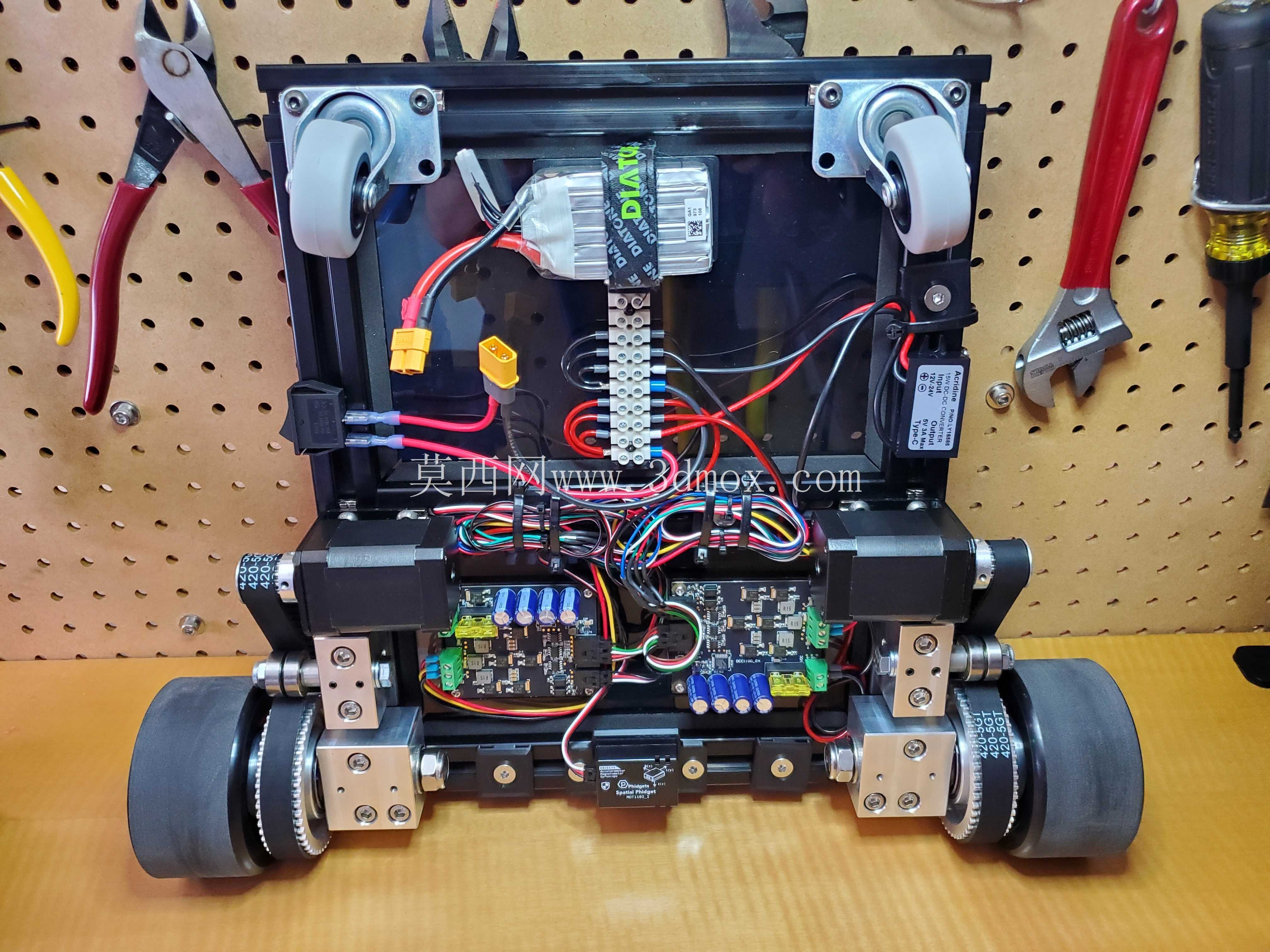

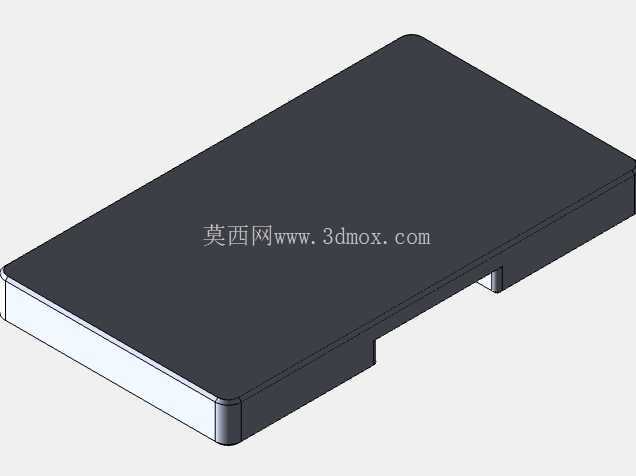

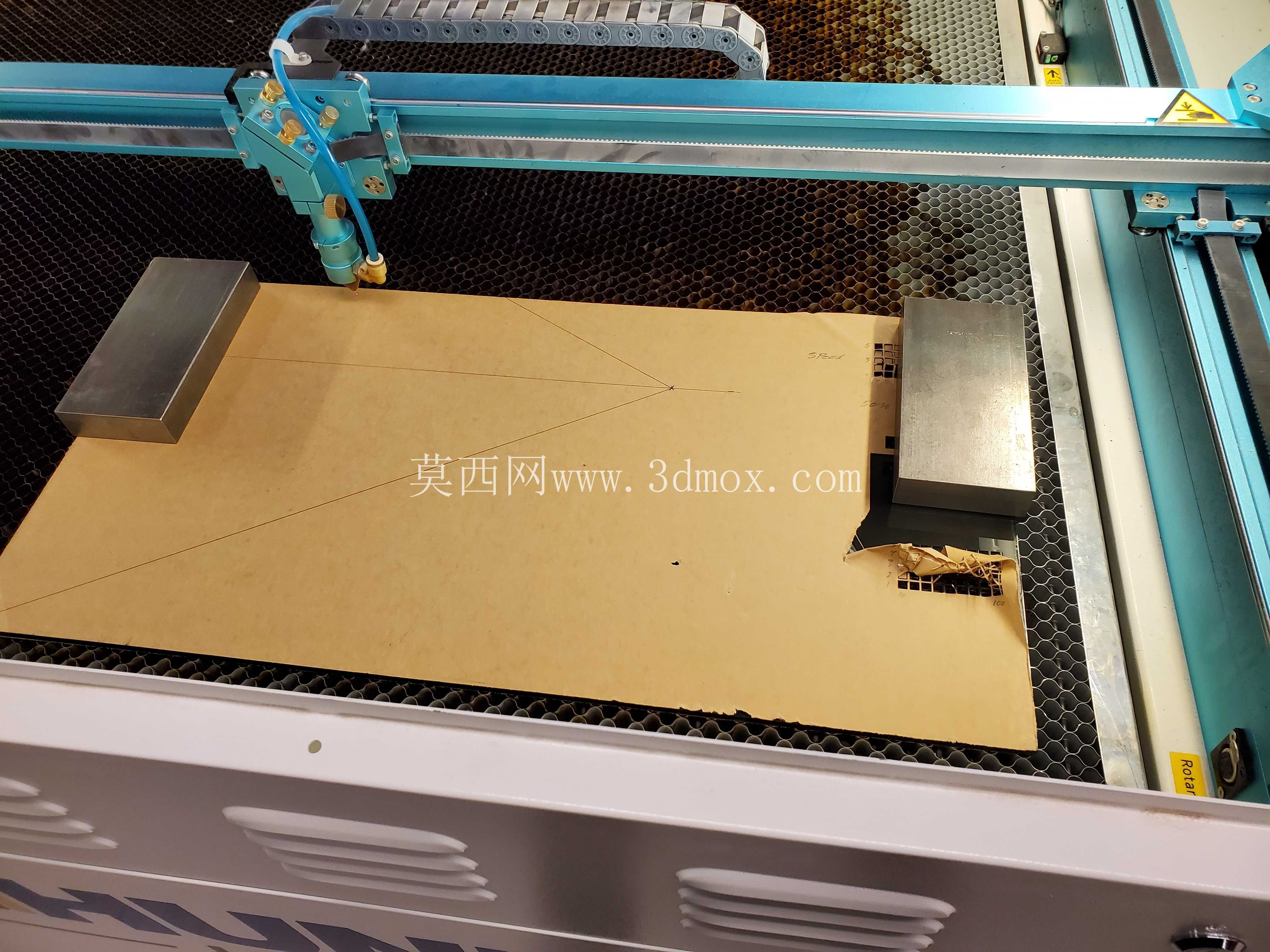

电气元件的安装方式也做了适配性调整，没有采用传统工业设备常用的DIN导轨安装方式，而是选用亚克力板作为电气安装基板，所有控制板、驱动模块、接线端子均通过双面胶带固定在基板上，这种固定方式在遥控模型、小型教学机器人领域经过长期验证，可承受底盘运行时的常规振动与轻微冲击，同时省去了导轨安装所需的大量安装附件，降低整体重量与装配复杂度，亚克力基板可直接固定在铝型材框架的中部槽内，后期更换元件、调整线路时无需拆卸大量结构件，维护效率更高。框架顶部预留了多层安装位，可根据不同作业需求搭载激光雷达、视觉摄像头、小型机械臂、物料载台等拓展附件，顶部透明盖板既可以保护内部电气元件，也能直观观察内部线路与模块的运行状态，方便教学演示时的结构讲解。

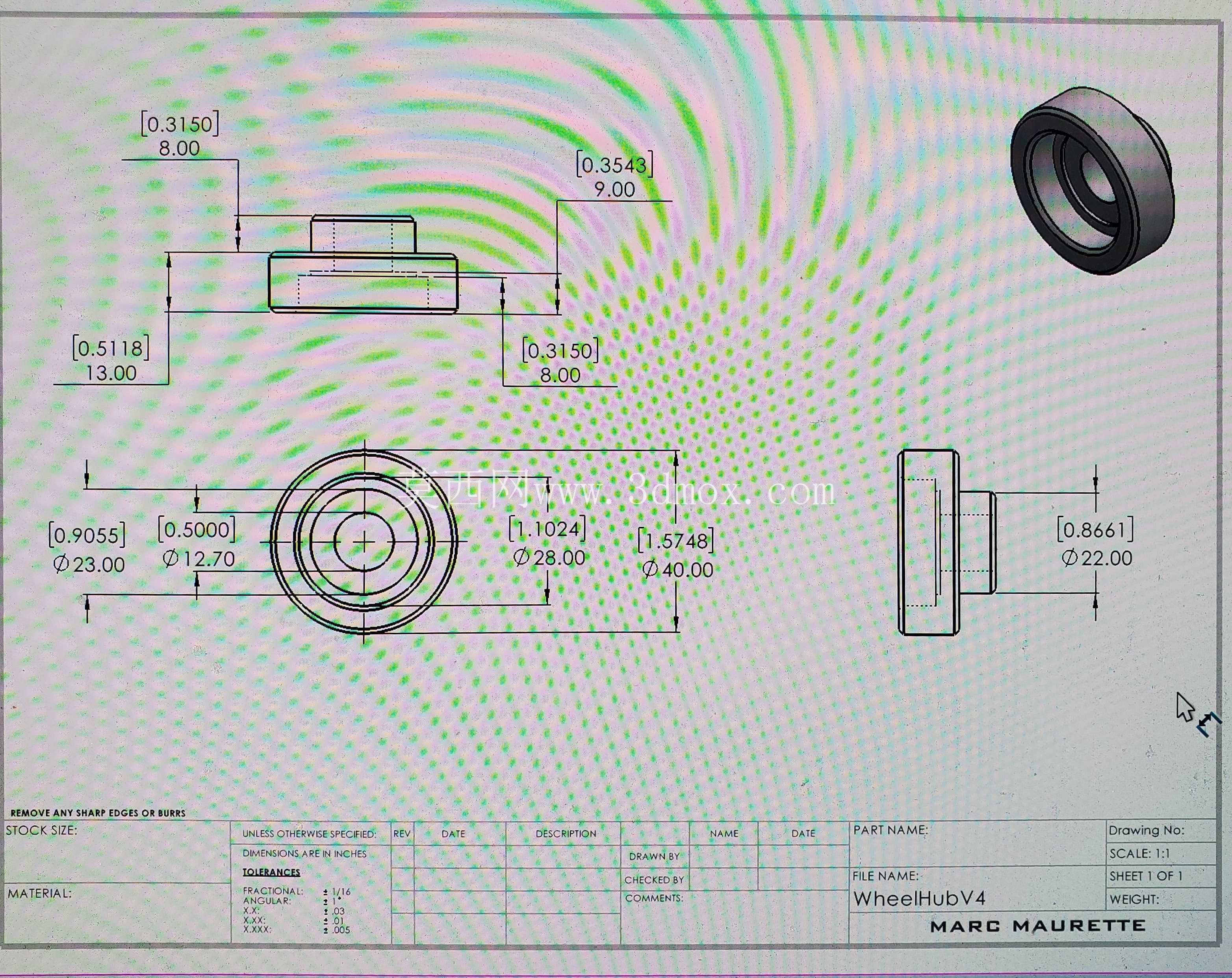

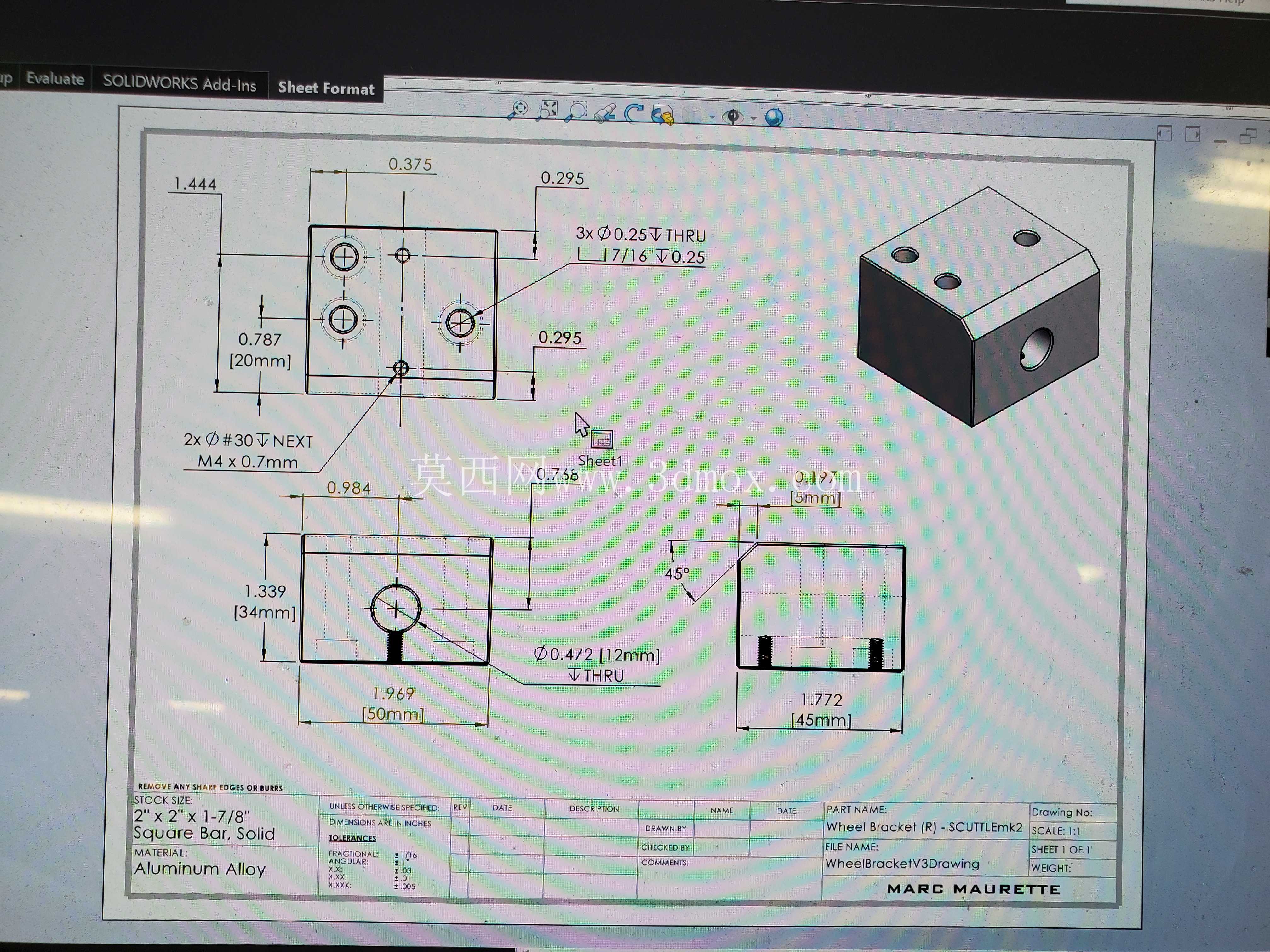

尺寸边界方面，底盘整体长宽控制在常规桌面级实训设备的适配范围内，驱动轮直径选型兼顾越障能力与底盘重心高度，万向轮安装高度与驱动轮匹配，保证底盘框架处于水平状态，避免传感器安装面出现倾斜；轮轴伸出端的安装尺寸与常见的橡胶驱动轮、同步带轮兼容，后期更换不同摩擦系数的轮面、调整传动比时无需重新加工轮轴；铝型材框架的槽口采用标准工业铝型材规格，所有拓展附件均可通过标准T型螺栓固定，无需额外打孔焊接，用户可根据自身需求调整框架长度、宽度，适配不同尺寸的传感器与载物需求。

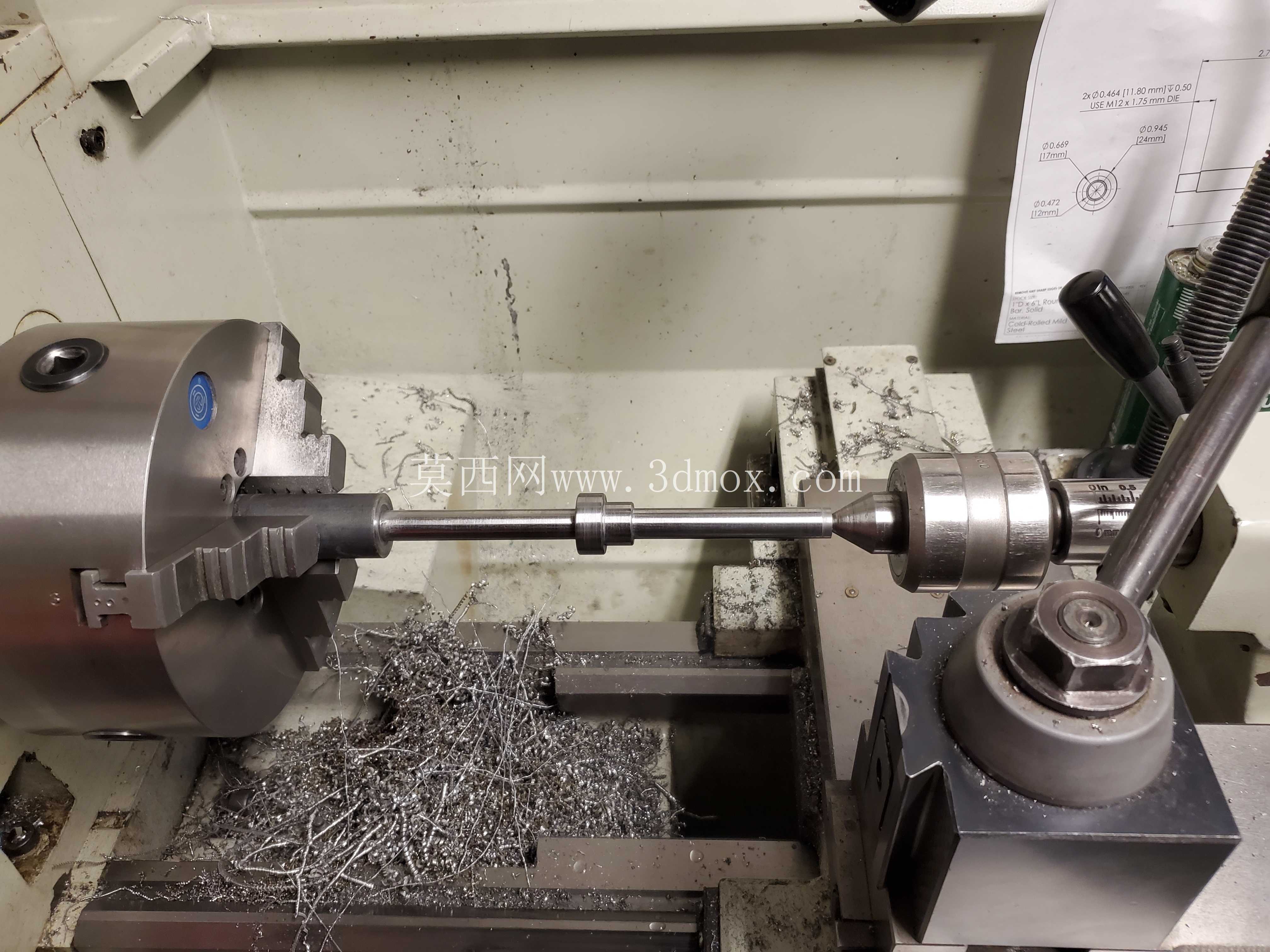

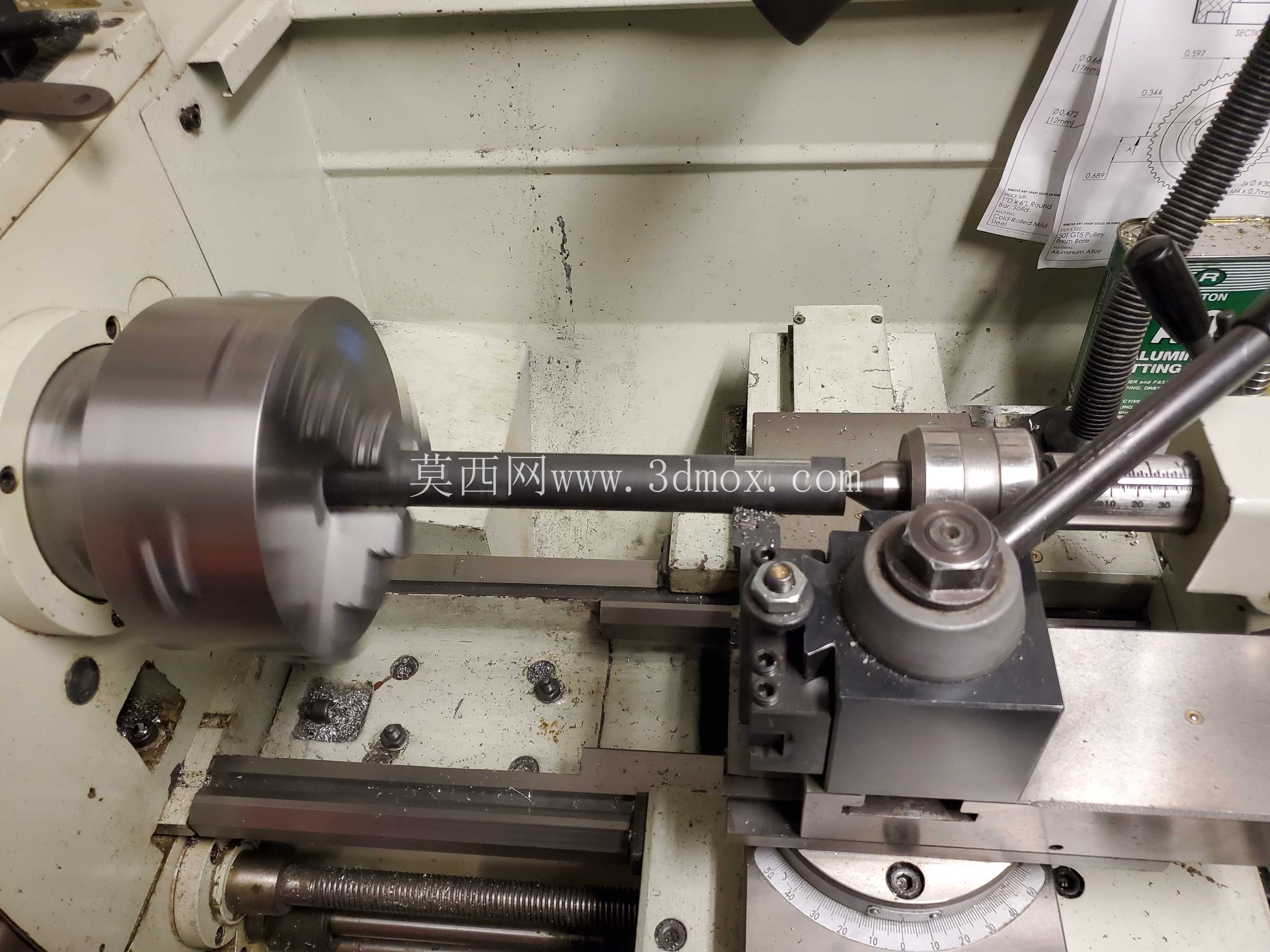

这套结构在设计时充分考虑了教学场景的使用需求，所有零件均采用常见机加工工艺即可制作，没有特殊的定制零件，学生可在金工实习环节完成全部非标准件的加工，再配合标准件完成整机组装，在装配过程中可以直观理解轴承预紧调节、带传动张紧、差速运动原理等机械设计知识点，同时也能直接用于移动机器人导航、运动控制相关的算法验证，不需要额外采购商用底盘，降低实训课程的硬件投入成本。底盘底部预留了电池安装空间，可搭配常规锂电池组实现数小时的连续运行，电气走线全部沿铝型材槽内布置，避免线路外露被轮组卷入，也让整体外观更整洁，减少线路剐蹭导致的故障。
