盖板钻孔专用模板夹具结构设计

　　在批量盖板类零件的钻孔加工场景中，这类模板夹具是钻床工序里最常用的工艺装备之一，核心解决的是带预铸中心孔的盖板类零件二次钻孔时的定位精度、装夹效率问题，避免划线找正带来的效率损耗与孔位偏差。从结构组成来看，这套夹具的主体承托部分采用分体式布局，底部的定位基座直接适配盖板中心的预开孔，通过锥面与柱面结合的定位方式，限制工件的径向窜动与周向转动，不需要额外做找正操作，工件放置到基座上即可完成粗定位，适配同系列不同厚度的盖板加工需求，只要中心预孔尺寸在公差范围内，都能实现快速装夹。

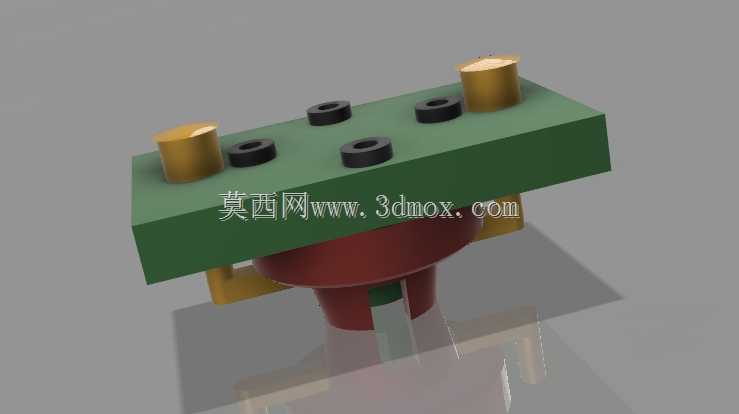

　　上部的模板主体是整个夹具的核心功能部件，模板上按照盖板待钻孔的位置坐标，加工了对应精度等级的钻套安装孔，钻套采用过盈配合压装在模板内，钻孔时钻头沿钻套内孔进给，能有效保证孔位的位置度公差，同时避免钻头切入时的偏摆，减少钻头崩损的概率，对于批量加工来说，钻套磨损后可以单独更换，不需要重新制作整块模板，大幅降低了工装的维护成本。模板与底部基座之间设置了两组定位销与紧固组件，装夹工件时，将盖板放置在基座定位面上后，模板沿定位销下落压合在盖板上表面，通过两侧的金色旋钮式夹紧件实现快速锁紧，不需要额外使用扳手等工具，操作人员单手即可完成夹紧与松卸动作，单工件装夹时间可以控制在五秒以内，相比传统的螺栓压板装夹方式，效率提升四倍以上。

　　模板上的四个黑色衬套孔对应盖板上的四个安装孔位，孔位坐标严格匹配盖板的装配尺寸要求，钻孔后的孔位位置度可以控制在0.1mm以内，完全满足盖板后续与其他部件的装配公差要求，不需要二次铰孔修正。在实际使用场景中，这类夹具主要适配台式钻床、立式钻床的小批量多批次加工场景，不需要复杂的安装调试，直接通过夹具底部的连接柄固定在钻床工作台上即可，连接柄的直径适配通用钻床的夹头安装尺寸，也可以根据不同钻床的工作台T型槽尺寸加装固定压板，安装边界灵活，不需要对现有钻床做任何改造。设计过程中，模板的厚度经过了受力校核，在钻头进给的轴向力作用下，模板的变形量控制在0.02mm以内，不会因为长期受力出现孔位偏移；夹紧件的行程做了冗余设计，适配厚度在5mm到20mm之间的同系列盖板，不需要调整夹紧件的安装位置，切换不同厚度工件时直接装夹即可。定位基座的下部设置了排屑缺口，钻孔过程中产生的铁屑可以沿缺口自然排出，不会堆积在定位面之间影响工件的装夹精度，日常清理只需要用压缩空气吹扫即可，维护难度极低。

　　从加工工艺性来看，这套夹具的所有零件都采用常规机械加工方式即可制作，模板采用45号钢调质处理，表面做发黑防锈处理，钻套采用合金工具钢淬火处理，硬度达到HRC60以上，耐磨性能优异，正常使用情况下钻套的寿命可以达到一万次以上的钻孔作业；夹紧旋钮采用胶木材质，操作时防滑不冻手，适合车间长时间作业使用。在实际投产验证中，使用这套夹具加工盖板零件，孔位的一致性远高于划线加工的方式，批量加工的零件互换性完全满足装配要求，不会出现孔位错位导致的装配干涉问题，同时降低了对操作人员的技能要求，新入职的操作人员经过十分钟简单培训即可独立完成装夹加工操作，不需要掌握划线、找正等专业技能，有效降低了生产环节的人力成本。夹具的整体结构没有复杂的传动部件，故障率极低，日常使用中只需要定期清理钻套内的铁屑，在夹紧件的螺纹部位涂抹少量润滑脂即可，不需要复杂的维护保养，非常适合中小型机械加工车间的批量零件加工使用。
