带渲染效果的工业铝制密封储液瓶

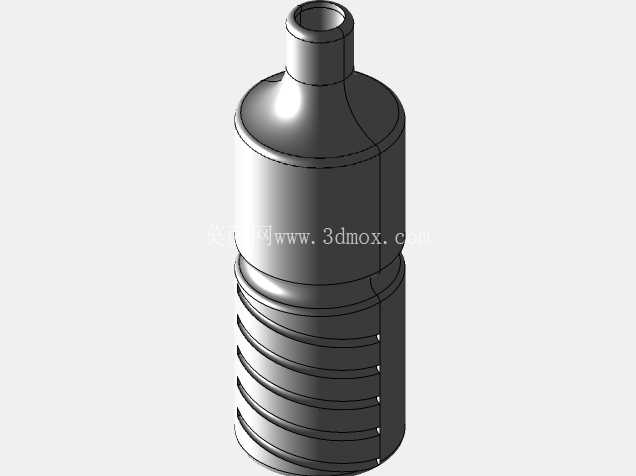

　　在工业流体存储、小型试剂分装、设备配套润滑储液等场景中，铝制储液瓶的应用覆盖了从实验室试剂中转、生产工位切削液定点补给，到小型气动设备配套润滑油存储的多个细分环节，这类容器相比塑料瓶具备更好的抗形变能力与阻光性，相比玻璃瓶又有更强的抗冲击性能，适配车间复杂的作业环境。这款铝瓶的整体结构分为瓶口衔接段、上瓶身储液段、下瓶身握持防滑段三个核心部分，瓶口采用窄径收束设计，适配常规的密封旋盖或尖嘴导流头，在倾倒液体时能够精准控制流速，避免液体撒漏造成的物料浪费或工位污染，窄径瓶口的密封配合面做了0.8mm的环形凸起结构，能够配合密封垫圈实现更好的密封效果，在存储易挥发液体时可降低挥发损耗。

　　上瓶身采用等径直筒结构，最大化利用径向空间提升储液容积，直筒段的壁厚控制在1.2mm，既保证了瓶身受到侧向挤压时的结构强度，避免瓶身凹陷变形导致内部液体受压溢出，又不会因为壁厚过大造成整体重量超标，提升单人手持操作的便利性。下瓶身的防滑结构采用等距分布的环形凹槽设计，凹槽深度0.5mm，凹槽边缘做了R0.3的圆角过渡，既能够在手部沾有少量油污或切削液时增加握持摩擦力，避免瓶身滑落，又不会因为凹槽过深造成清洁死角，在瓶身需要反复清洁复用的场景下，能够快速冲洗掉凹槽内残留的液体或污渍，避免不同类型液体交叉污染。

　　从设计思路来看，这款铝瓶的建模过程优先保证了各段结构的同轴度，瓶口、上瓶身、下瓶身的同轴度公差控制在0.1mm以内，避免后续加工过程中出现瓶身偏心，导致放置时重心不稳倾倒的问题；瓶身各段的衔接位置全部采用圆角过渡，没有尖锐的棱角，一方面是避免加工过程中出现应力集中导致的瓶身开裂，另一方面也能防止操作人员手持时被棱角划伤。在安装与适配边界上，这款铝瓶的最大外径为42mm，整体高度为118mm，能够适配常规的设备侧挂安装支架，支架的夹持范围在40-45mm之间即可完成固定，不需要额外定制适配的夹持结构；瓶口的外螺纹采用标准M12细牙螺纹，能够直接适配市面上常规的尖嘴盖、旋盖、导流头等通用配件，不需要单独开模制作配套瓶盖，降低了后续批量生产的配件采购成本。瓶身内部的储液腔做了光滑过渡处理，腔体内壁没有台阶或凸起结构，在倾倒粘稠类液体时，能够减少液体在内壁的残留，提升物料的利用率，同时也方便后续的清洁作业，冲洗后的废水能够完全从瓶口排出，不会在腔体内残留积液造成长期使用后的污渍堆积。在实际使用场景中，这类铝瓶可以存储粘度在1000cSt以下的各类工业用油、中性试剂、清洗剂等非强腐蚀性液体，瓶身的铝材质经过阳极氧化处理后，表面形成的氧化膜能够抵御大部分中性液体的腐蚀，长期使用不会出现瓶身锈蚀污染内部存储液体的问题。

　　建模过程中对瓶身的壁厚做了均匀化处理，整个瓶身的壁厚偏差不超过0.2mm，在采用冷挤压工艺批量加工时，能够保证材料流动均匀，减少加工过程中出现的壁厚不均、局部开裂等不良问题，提升批量生产的良品率。瓶底部分采用内凹设计，内凹深度为1.5mm，放置在平面上时，瓶底的环形接触边能够保证放置的稳定性，即使平面上存在少量的切屑或细小杂物，也不会因为杂物垫在瓶底中心导致瓶身放置倾斜，内凹的瓶底结构也能够提升瓶底的结构强度，在瓶身从1米以内高度意外跌落时，瓶底不会因为冲击出现凹陷变形，保证放置时的平整度。
