铣削加工槽用夹紧工装夹具结构设计

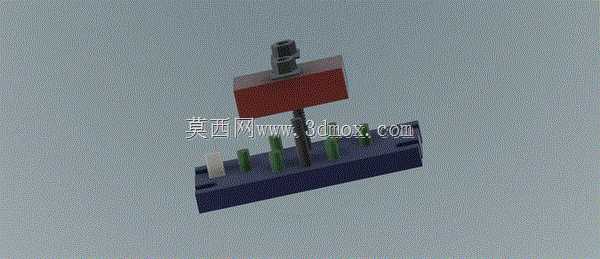

　　在常规立式铣床、小型加工中心的平面槽铣削工序中，这类手动夹紧式铣削夹具是中小批量零件加工场景里的常用工装，主要用于在工件表面完成直槽、T型槽、浅键槽等特征的铣削加工时，提供稳定的工件定位与夹紧约束，避免铣削过程中工件受切削力冲击出现位移、振颤，进而影响槽位尺寸精度、槽壁表面粗糙度。从结构组成来看，整套夹具以底部带安装槽的矩形基座作为承载主体，基座两侧开设的U型安装槽是核心安装边界，用于配合T型螺栓将整套夹具固定在机床工作台的T型槽轨上，安装时可根据工作台槽距调整基座固定位置，适配不同规格的小型铣床工作台安装需求，基座的厚度设计充分考虑了铣削时的受力刚性，避免夹紧力过大或切削载荷过高时基座出现挠曲变形。

　　基座上方设置的定位支撑柱用于工件的Z向高度定位，两个对称布置的绿色弹性支撑套兼具辅助支撑与减震作用，可在工件装夹时抵消部分铣削振动，减少加工振纹。夹紧单元采用螺栓压板式结构，顶部的六角压紧螺栓配合矩形压块实现工件的垂直方向压紧，压块与工件接触的面做了平面度处理，保证夹紧力均匀分布在工件装夹面上，不会出现局部压痕或夹紧力不均导致的工件翘起。整套夹具的设计思路围绕快速装夹、定位可靠两个核心需求展开，没有采用复杂的液压、气动夹紧结构，完全依靠手动螺栓锁紧即可完成装夹动作，适合多品种小批量的加工场景，换型时只需调整压紧螺栓位置、更换对应厚度的支撑垫块即可适配不同尺寸的待加工工件，无需重新制作整套工装，大幅降低了中小机加工车间的工装制作成本。从实际使用场景来看，这类夹具常被用于小型板类、方块类零件的侧面槽、端面槽铣削加工，比如小型五金零件的定位槽、设备配件的安装槽加工工序，装夹时首先将基座通过U型槽固定在机床工作台上，打表校正基座基准面与机床X轴的平行度，保证后续加工的槽位方向精度，之后将待加工工件放置在支撑柱上，靠紧基座上的定位挡边完成X、Y方向的定位，调整压块位置使其覆盖工件的压紧区域，逐步拧紧六角螺栓，注意两侧夹紧力保持一致，避免工件装夹时出现倾斜，装夹完成后可使用百分表打表检测工件上平面的平面度，确认装夹无变形后即可启动主轴开始铣槽作业。

　　在结构设计细节上，基座的边角做了倒角处理，避免操作人员装夹工件时被锐边划伤，所有螺栓的规格都采用通用标准件，后续维护更换时无需定制非标配件，支撑柱与基座的连接采用过盈配合加定位销固定，长期受夹紧力作用也不会出现支撑柱松动偏移的问题。整套夹具的外形尺寸控制在小型加工中心的工作台行程范围内，不会出现超程问题，基座底部做了平面磨加工，保证与机床工作台的贴合度，避免装夹时出现基准面虚接导致的加工误差。在铣削过程中，切削力主要通过工件传递到压块、支撑柱，最终传导到基座与机床工作台上，整套结构的刚性足以应对高速钢铣刀、硬质合金铣刀的常规铣削参数，不会出现夹具共振的问题。

　　针对不同的铣削深度需求，可通过更换不同高度的支撑柱来调整工件的装夹高度，保证铣刀的有效切削长度能够覆盖槽深要求，同时避免刀具与夹具基座发生碰撞。在实际生产中，这类手动铣削夹具的维护成本极低，日常使用时只需定期清理支撑面、螺纹孔内的切屑，在螺栓螺纹处涂抹少量润滑脂防止锈蚀即可，无需复杂的保养流程，非常适合小型机加工企业、维修车间的日常铣槽工序使用，相比通用台虎钳装夹，这类专用夹具的定位精度更高，装夹异形工件时的适配性更好，不会出现台虎钳装夹时工件受力变形的问题，尤其是针对厚度较薄的板类零件铣槽时，多点支撑的结构可以有效抵消铣削力带来的工件变形，保证槽深的一致性。
