撬装式双机组压缩换热集成工作站

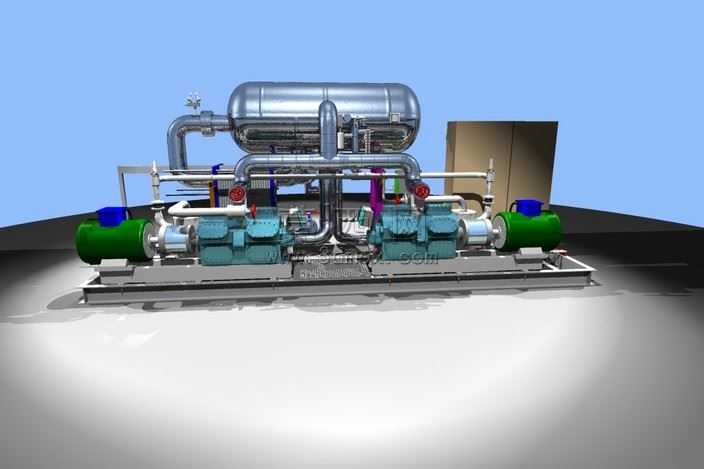

本作品为撬装集成式工业压缩换热工作站三维建模成果，建模阶段以实际撬装设备的布局逻辑为核心，先完成整体钢制撬座的基准建模，确定所有设备的安装定位基准，保证各部件的安装位置符合工业现场的运维操作空间要求。设备主体部分，首先完成两台卧式压缩机组的建模，还原机组的缸体结构、端盖密封结构、联轴器连接结构以及配套驱动电机的外壳、散热筋、端盖等细节，保证机组的外形比例与实际工业压缩机一致；随后完成撬座上方卧式气液分离换热罐的建模，还原罐体的椭圆形封头、接管开孔、支座结构，精准匹配罐体与压缩机组的相对安装位置。管路系统建模是本作品的重点，按照介质流向依次搭建进气总管、分支进气管路、压缩机排气汇管、换热罐进出口管路、回流管路等，还原管路的弯头、三通、法兰连接结构，同时添加管路上的截止阀、止回阀、压力表、安全阀等附属配件，保证管路走向符合流体输送的工艺逻辑，避免出现管路干涉、流向错误的问题。材质与渲染阶段，针对不同部件匹配对应的工业材质：钢制撬座、设备支座、管路采用哑光金属材质，还原碳钢设备的磨砂质感；压缩机组缸体采用青蓝色涂装金属材质，还原工业压缩机的出厂漆面效果；驱动电机端盖、泵体部分采用亮绿色漆面材质，和缸体形成清晰的视觉区分；换热罐体采用抛光不锈钢材质，还原压力容器的金属反光质感；阀门手轮、密封垫片采用非金属材质，分别匹配黑色工程塑料、橡胶的哑光质感。渲染阶段采用顶侧主光源搭配环境补光的布光方案，弱化生硬阴影，突出设备的金属质感和管路层次，背景采用淡蓝色渐变模拟工业展示场景，地面添加柔和的光影反射，提升整体画面的真实感。设计思路上采用集成化撬装的布局逻辑，将所有工艺设备集成在统一撬座上，还原现场撬装设备免现场配管、整体运输安装的特点，各部件的排布预留了足够的操作检修空间，既保证模型的视觉展示效果，也符合工业设备的实际设计规范，可用于工业设备展示、撬装方案汇报、工艺流程演示等场景。
