制冷剂介质用压缩机结构三维设计

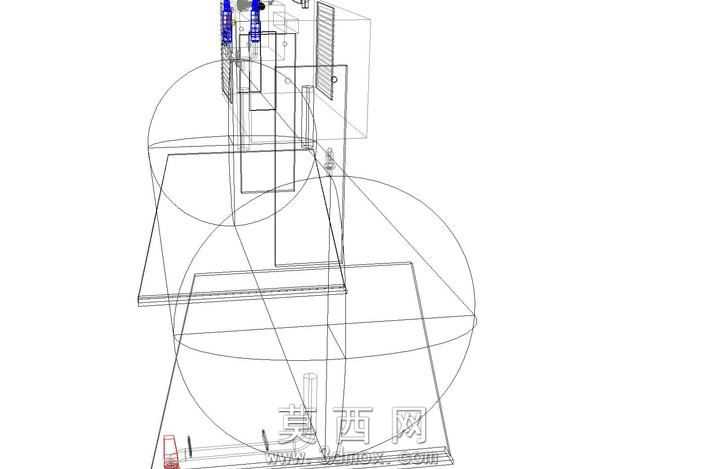

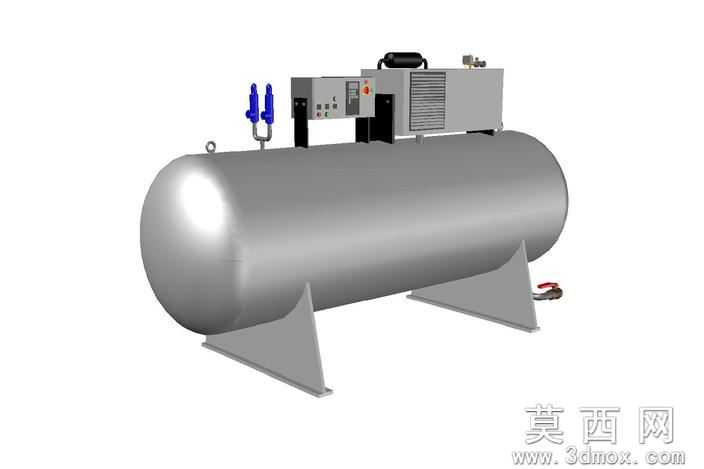

本模型针对制冷回路中实现制冷剂气液相态转换的核心压缩部件开展三维设计，建模过程遵循制冷压缩机的实际工作原理与结构逻辑，首先梳理压缩机的核心功能需求：即完成低压气态制冷剂的吸入、压缩升压、高压排出的完整工作循环，匹配制冷系统中制冷剂从液态蒸发吸热、气态压缩冷凝放热的热力循环要求。建模阶段先搭建整体装配基准，以压缩机的壳体安装面、主轴回转中心为核心定位基准，依次构建压缩腔组件、传动组件、气阀组件、密封组件、进出气接口等核心结构，对压缩腔的容积变化结构做了精准还原，清晰呈现出吸气、压缩、排气三个工作行程对应的腔体形态变化，同时对传动部件的运动配合关系做了合理约束，可直观展示压缩机运行时内部构件的运动轨迹。模型采用线框与实体结合的展示方式，既保留了内部流道、压缩腔、传动件的位置关系可视化效果，也清晰呈现了外部壳体、安装接口、外接管路的布局形态，材质分配上区分了金属壳体、密封橡胶、阀片等不同构件的材质属性，还原不同部件的视觉特征。设计过程中重点考量了压缩机的工作密封性、压缩效率相关的结构合理性，对进出气口的位置布局、气阀的启闭对应结构、传动件的支撑定位都做了符合工程实际的设计，既完整还原了制冷压缩机的整体结构形态，也清晰展现了其实现制冷剂压缩、推动制冷循环工作的核心原理，可用于制冷设备结构教学、压缩机原理演示、制冷系统配套设计参考等场景，模型结构完整，各部件装配关系清晰，无结构干涉问题，符合制冷压缩机的常规工程设计逻辑。
