USB显微镜1/4英寸螺纹三脚架适配连接件

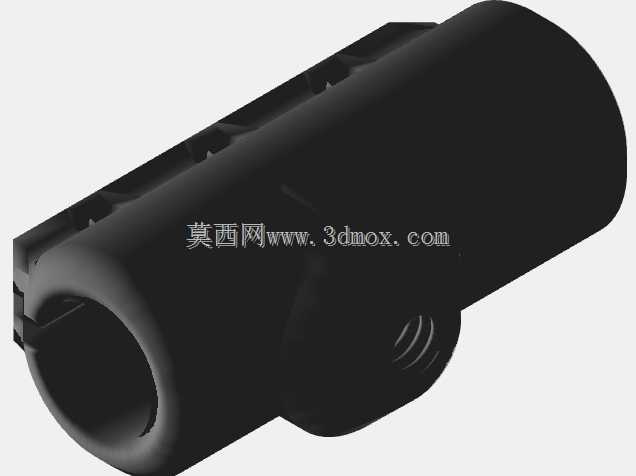

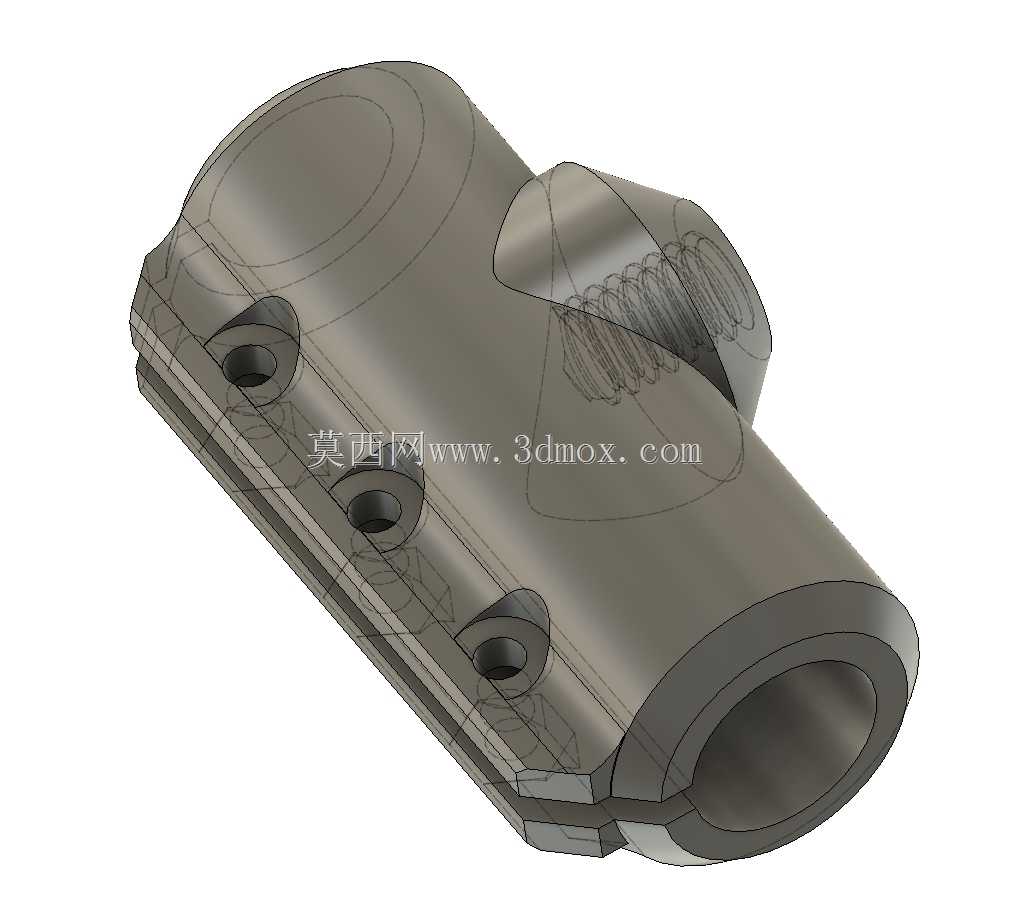

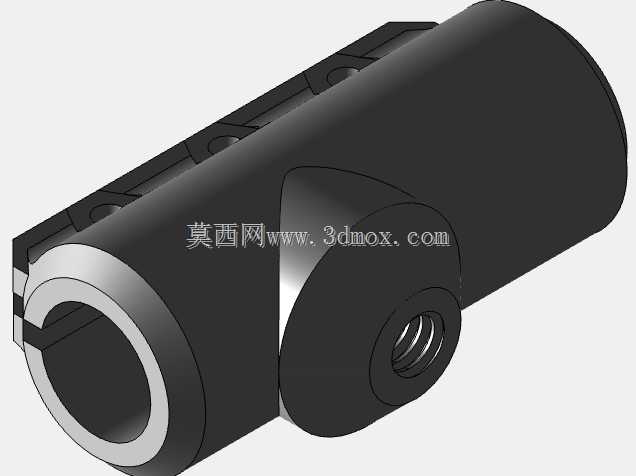

　　在PCB样板加工、小批量电路板试制的场景里，手持USB显微镜找钻孔中心时的晃动问题，一直是影响加工精度的痛点，这款适配连接件就是针对这类实操痛点开发的结构件，专门匹配Super Eyes B500型号USB显微镜，同时兼容带标准1/4英寸相机螺纹的通用三脚架、机床工作台支架等安装载体。从结构设计逻辑来看，整个零件没有冗余的装饰结构，所有几何特征都服务于安装刚性与适配兼容性：连接端的1/4英寸螺纹直接在打印件本体上建模成型，不需要额外预埋金属螺母，只要清理掉3D打印过程中产生的支撑残留，就能直接和相机、显微镜的标准螺孔旋合，降低了组装的零件数量需求。

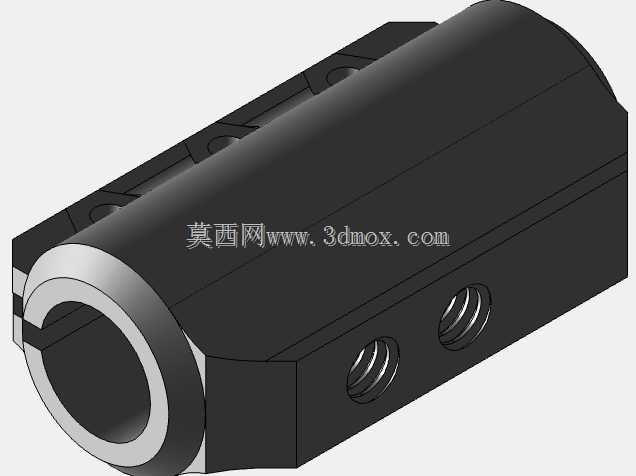

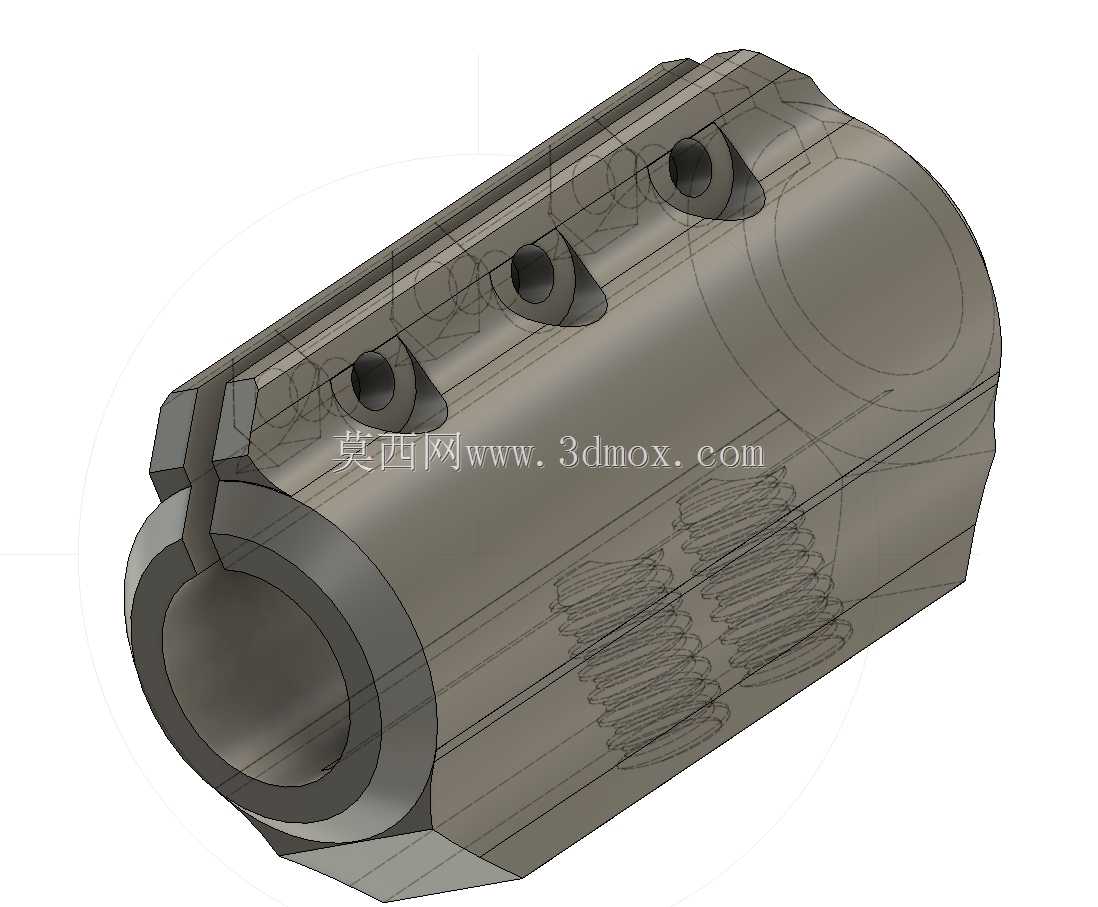

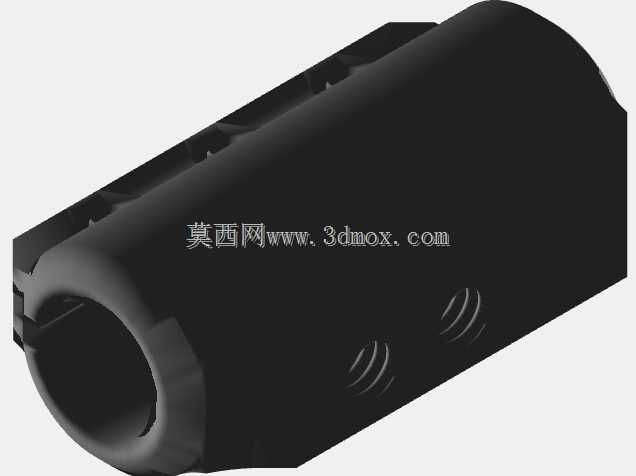

　　和显微镜、支架连接的部位，采用3颗M3规格的螺钉加螺母实现锁紧，这种锁紧结构的优势在于，既可以根据使用需求调整显微镜的观测角度，锁紧后又能提供足够的刚性，避免观测过程中出现镜头滑移、晃动的问题，哪怕是在PCB钻孔作业时产生的轻微振动，也不会导致镜头偏移预设的中心位置。实际使用中，这个适配件不止能搭配对应型号的USB显微镜完成PCB钻孔的中心定位，还可以作为通用的相机转接件，搭配CNC加工用的视觉相机使用，配合对应的视觉定位程序，就能完成小型工件加工前的坐标找正、加工过程中的轨迹监测等工作，甚至可以和多用途相机支架配合，拓展出桌面微距拍摄、小型工件尺寸初检等更多使用场景。

　　从安装边界来看，这个适配件的整体外形紧凑，不会和显微镜的调焦轮、数据线接口产生干涉，安装后显微镜的镜头到工件表面的工作距离，和手持使用时的工作距离保持一致，不需要重新调整显微镜的焦距参数，更换安装方式后可以直接投入使用。连接球头的位置预留了足够的调节空间，角度调整范围可以覆盖PCB加工时常用的垂直观测、小角度倾斜观测需求，不会因为结构干涉导致观测角度受限。在结构细节处理上，和球头接触的锁紧面做了微幅的防滑纹理处理，不需要施加过大的锁紧力就能提供足够的摩擦力，避免长期使用后出现锁紧失效的问题；穿螺钉的过孔做了0.2mm的余量设计，既可以保证螺钉顺利穿过，又不会因为间隙过大导致连接部位出现旷量，影响观测精度。

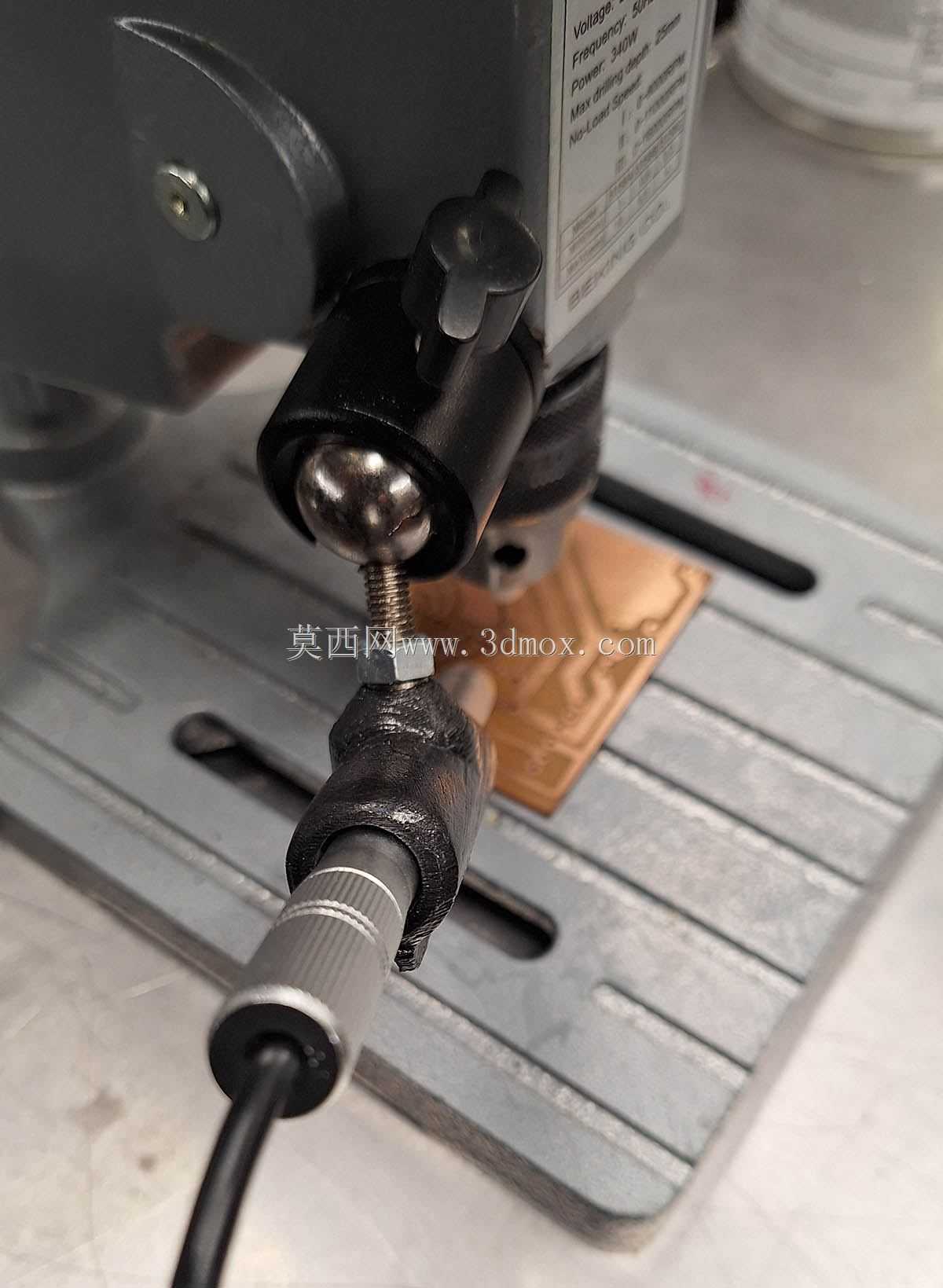

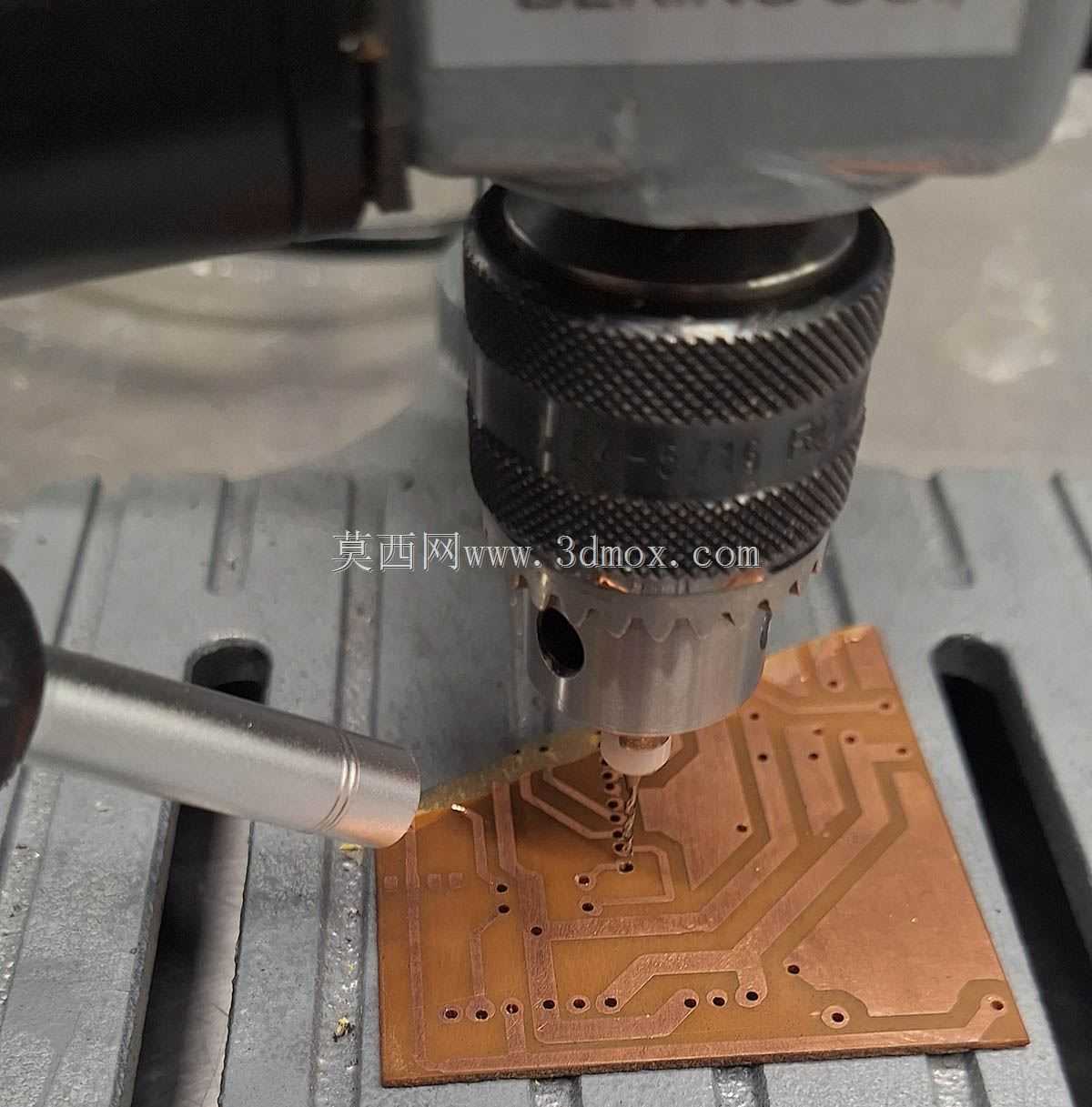

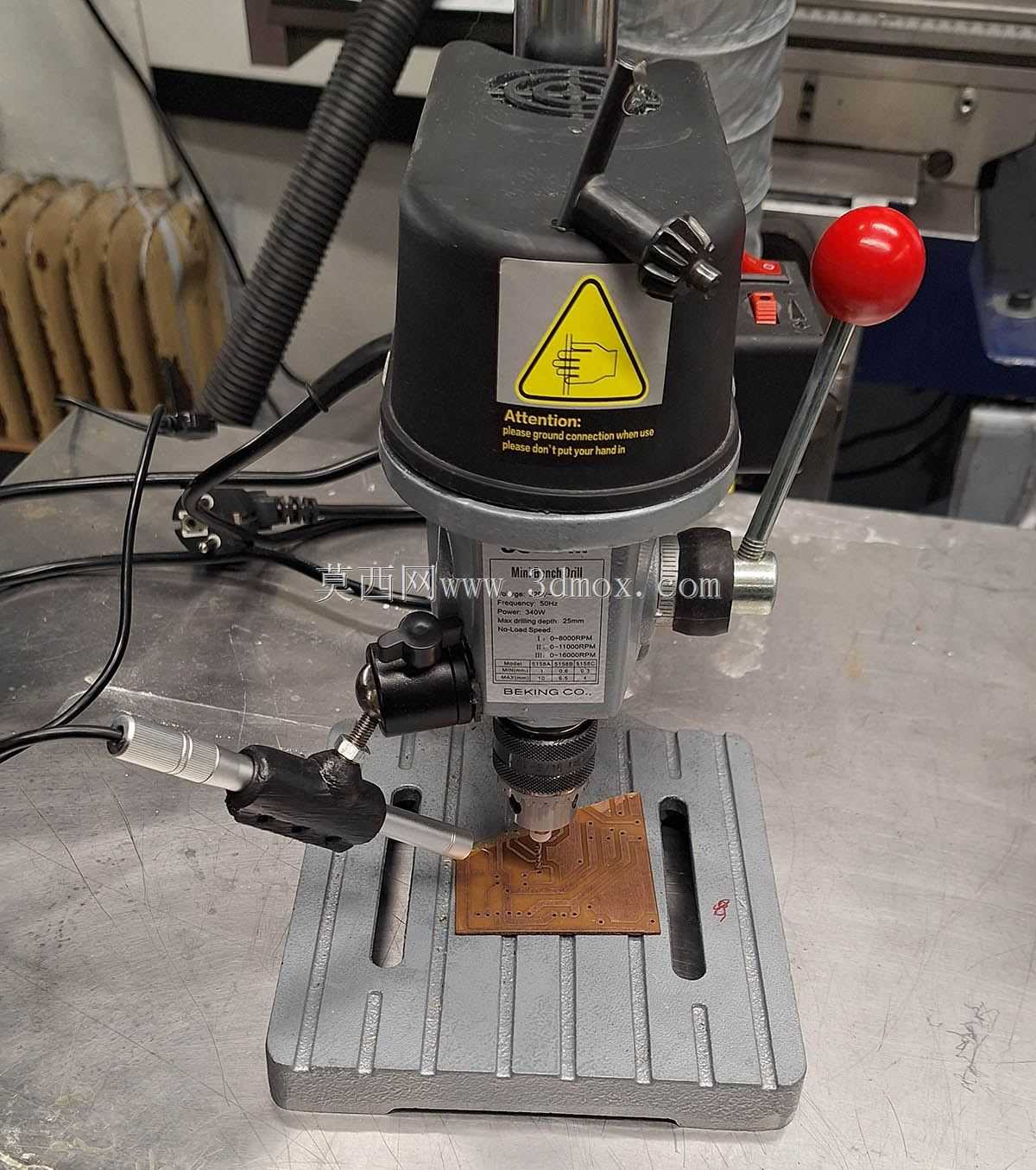

　　针对3D打印的工艺特性，整个零件的所有面都设计了合理的打印角度，不需要添加过多的支撑结构，打印完成后只需要简单清理螺纹部位的少量支撑，就能直接投入组装使用，对桌面级FDM3D打印机的适配性很好，不需要特殊的打印耗材，常规的PLA、PETG耗材都能满足使用强度要求。如果是用于加工场景频率较高的工况，也可以选用更高强度的耗材打印，进一步提升零件的使用寿命。在实际的PCB钻孔作业中，搭配这个适配件把显微镜固定在工作台支架上后，操作人员可以解放双手，一边调整PCB的位置对准钻孔中心，一边操作钻孔设备，不需要一手持镜一手操作设备，大幅降低了操作难度，也减少了因为手持晃动导致的钻孔偏位问题，对小批量PCB试制、电子爱好者DIY加工的场景适配性很强。同时这个适配件的结构具备一定的通用性，只要是带1/4英寸标准安装螺孔的小型数码观测设备，都可以通过这个零件转接安装到对应的支架上，不需要针对不同设备单独开发转接结构，拓展性较强。
