多关节协作工业机械臂三维结构设计

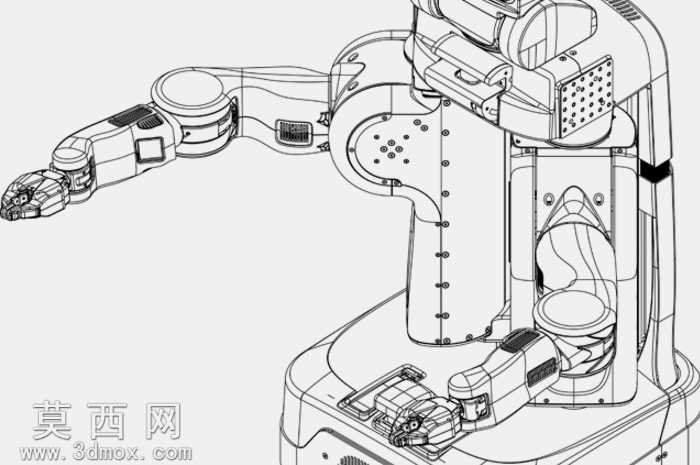

本作品为多关节协作型工业机械臂的三维结构建模成果，建模过程严格遵循工业机械设计的规范逻辑，以真实工业协作机器人的结构参数为参考依据，在三维建模环境中完成全零部件的参数化搭建。整体建模从机械臂的底座基座开始，逐步向上搭建立柱支撑结构、大臂摆动关节、小臂回转关节、腕部旋转关节以及末端执行器接口，每一处结构都还原了真实工业机械臂的装配逻辑，清晰呈现了各关节的连接关系、传动结构布局以及壳体的曲面造型。建模过程中对机械臂的细节结构做了完整还原，包括基座上的安装定位孔位、各关节处的线束排布预留槽位、关节外壳的散热格栅结构、末端法兰的安装螺孔阵列，以及臂身表面的标识凹槽细节，所有特征都通过三维软件的草图绘制、拉伸、切除、扫描、放样等基础建模命令逐步生成，未使用过度简化的替代特征，保证模型结构的完整性与可参考性。在线框展示模式下，可以清晰观察到模型内部的传动腔体结构、各关节的铰接位置关系，以及臂身内部的走线空间布局，能够直观展现机械臂的运动自由度构成：底座可实现水平方向360度回转，大臂可完成垂直平面内的俯仰摆动，小臂可实现相对大臂的回转与俯仰，腕部可完成末端的多角度旋转，整体具备六自由度的运动能力，可覆盖常规工业作业的工作半径范围。模型的结构设计充分考虑了实际工业应用的合理性，臂身采用轻量化的曲面壳体设计，在保证结构强度的同时尽可能降低运动部件的自重，各关节的铰接位置都预留了伺服电机、减速器的安装空间，底座部分设计了稳固的支撑结构与安装固定接口，能够保证机械臂高速运动时的整体稳定性。整个建模过程注重结构的装配合理性，所有零部件之间都保留了符合工业设计标准的装配间隙，不存在结构干涉问题，既可以作为工业机器人结构设计的参考案例，也可用于自动化产线的虚拟仿真、机械原理教学演示等场景，能够帮助使用者清晰理解多关节工业机械臂的结构组成与运动逻辑。
