带散热鳍片的圆形铝合金压铸零件

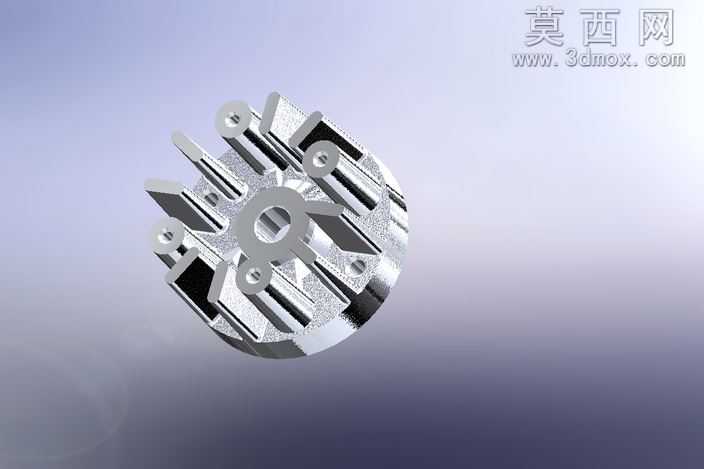

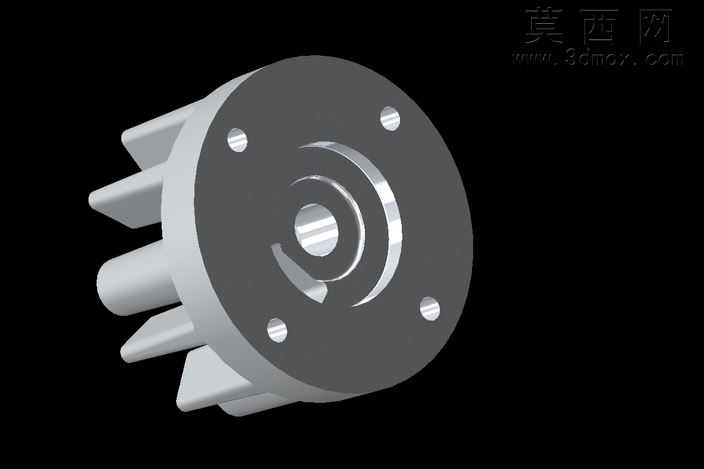

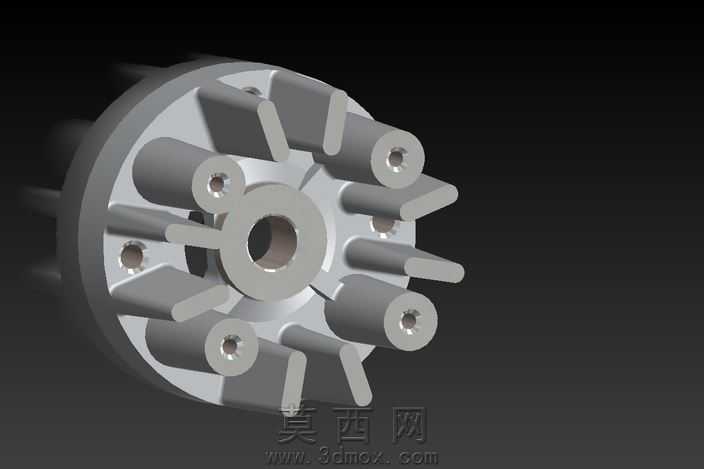

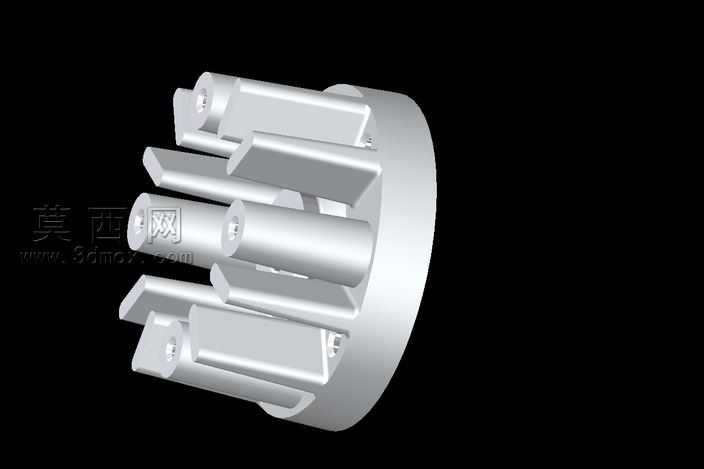

本作品为铝合金压铸成型的机械功能零件，整体采用中心对称式圆形结构布局，建模阶段以SolidWorks为核心工具完成全参数化设计，首先绘制中心基准面的圆形轮廓草图，定位中心轴孔的尺寸与安装基准，再围绕中心环形阵列排布多组径向延伸的散热鳍片结构，每片鳍片的厚度、拔模斜度均严格遵循压铸工艺的成型要求，避免出现壁厚突变导致的铸造缺陷。建模过程中同步完成安装孔位的特征设计，在鳍片根部与中心基体衔接的位置设置均匀的圆角过渡，既消除应力集中隐患，也符合金属液充型时的流动特性，防止冷隔、缺料等压铸问题。材质设定阶段选用压铸铝合金的材质参数，还原金属铝特有的银灰色金属质感，渲染时调整材质的粗糙度与反射参数，模拟铸件经过喷砂处理后的细腻哑光金属表面效果，同时在鳍片的棱边位置添加细微的高光反射，突出零件的机加工棱边精度。结构设计上，中心的通孔为核心装配定位孔，周边均匀分布的四个带沉台的安装孔用于零件的锁紧固定，向外辐射的多组鳍片采用高低错落的排布方式，在有限的圆形投影面积内最大化拓展散热接触面积，兼顾结构强度与散热功能需求。设计思路围绕压铸工艺的量产可行性展开，所有特征均设置符合开模要求的拔模角度，不存在倒扣、尖角等不利于脱模的结构，零件的壁厚从中心基体到鳍片末端采用均匀渐变的设计，保证压铸过程中金属液可以平稳填充整个型腔，冷却阶段各部位收缩率一致，减少铸件变形的概率。渲染输出阶段采用渐变浅灰背景搭配柔和的侧上方打光，清晰展现鳍片之间的层次结构与零件的立体轮廓，金属表面的光影过渡自然，能够直观呈现零件的结构细节与成型后的外观质感，可直接用于压铸工艺的前期结构验证、开模参考以及产品装配适配校验。
