动力传动系统用金属曲柄结构设计

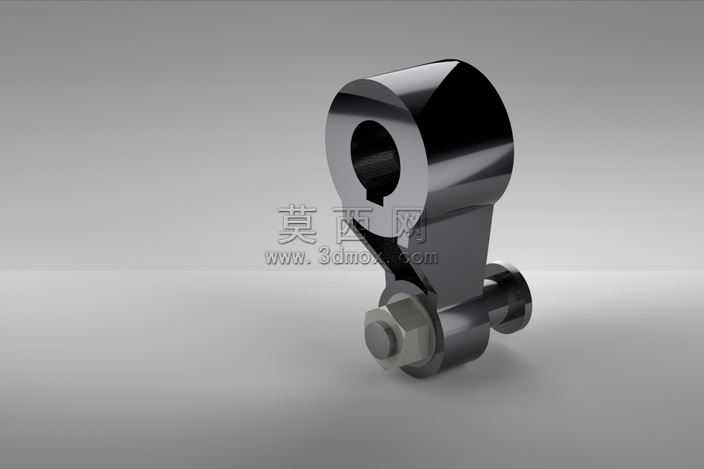

本曲柄模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先梳理曲柄的核心功能逻辑，明确其作为动力系统中传递旋转运动、转换运动形式的核心零件属性，先绘制主体回转结构的二维草绘轮廓，通过拉伸、旋转等基础特征生成曲柄的主体基座部分，精准控制大端轴孔的内径尺寸与同轴度公差，保证其与配套曲轴轴颈的装配适配性。针对曲柄下端的连接结构，单独构建销轴与锁紧螺母的配合特征，通过布尔运算完成装配间隙的预留，确保各连接部位的干涉检查全部通过，避免实际装配中出现卡滞、错位问题。材质设置上选用高硬度合金结构钢作为基础材质，渲染阶段调整金属材质的反射率、粗糙度参数，还原金属零件经过机加工后的光亮金属质感，对轴孔内壁、连接端面等配合面做细微的纹理处理，模拟精磨加工后的表面状态，对非配合的外轮廓面保留适度的哑光金属质感，区分不同加工面的视觉差异。结构设计上充分考虑曲柄的受力特性，在大端回转体与下端连接臂的过渡位置做圆弧过渡处理，避免应力集中导致的零件疲劳损坏，连接臂的厚度经过力学模拟验证，可承受额定工况下的交变载荷冲击，下端的销轴连接结构采用标准六角螺母锁紧形式，符合通用机械的装配规范，无需定制特殊紧固件即可完成组装。整体建模过程严格遵循机械设计的公差配合标准，各特征的尺寸标注逻辑清晰，既保证了零件的结构强度，也兼顾了加工工艺的可行性，模型的细节还原度高，可直接用于装配模拟、运动仿真以及工程图纸的导出使用，能够直观展示曲柄在动力系统中的工作状态与装配关系，为后续的产品优化、结构改进提供精准的三维模型基础。
