带异形减重孔的盘式法兰结构设计

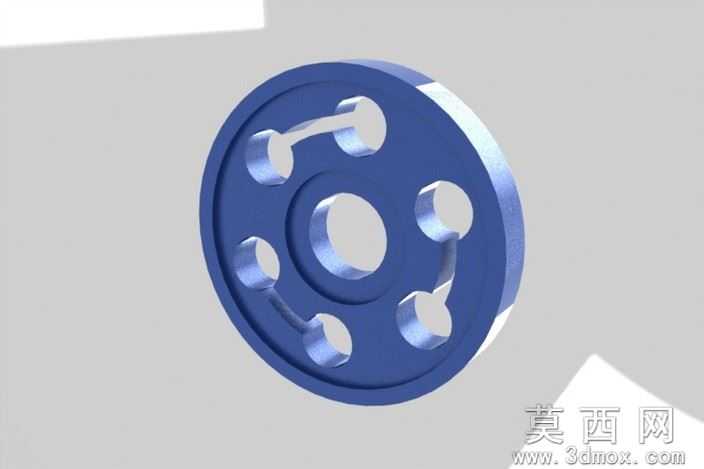

本作品为盘式法兰结构的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程遵循机械零件设计的通用规范，保证模型可编辑、可修改，能够适配不同尺寸规格的法兰设计需求。建模初始阶段首先绘制法兰的基准回转截面，通过旋转凸台命令生成法兰的基础盘体，确定法兰的整体外圆直径、中心通孔直径以及盘体厚度等核心尺寸参数，保证基础结构的同轴度与尺寸精度符合法兰类零件的通用设计要求。在完成基础盘体建模后，针对法兰的安装连接需求与轻量化设计目标，进行周向孔位的结构设计：首先确定周向均布的基准安装孔位，再结合减重与应力分散的设计思路，设计出异形的连通式减重槽结构，将相邻的安装孔通过弧形过渡槽连通，在保证法兰整体结构强度、满足连接受力要求的前提下，有效去除盘体的冗余材料，降低零件整体重量，同时弧形过渡的结构设计能够避免直角位置产生的应力集中问题，提升零件在受力工况下的结构稳定性。建模过程中对所有孔位、槽体结构均采用圆周阵列命令完成周向均布排布，保证各结构的位置度精度，同时对所有棱边位置添加合适的圆角过渡特征，避免锐边结构，符合机械加工的工艺要求。材质与渲染阶段，为模型赋予蓝色金属质感的工程材质，模拟经过表面氧化处理的钢制法兰外观效果，通过调整材质的粗糙度、反射率参数，还原金属零件的真实质感，渲染过程中采用柔和的环境光搭配定向补光，清晰展现法兰盘的端面结构、孔槽的深度与轮廓细节，直观呈现结构的设计特点。该法兰结构可应用于管道连接、设备轴端连接等多种工业场景，参数化的建模方式支持使用者根据实际的连接尺寸、压力等级需求快速调整模型参数，生成符合具体使用要求的法兰零件模型，整体结构设计兼顾了连接可靠性、轻量化需求与加工工艺性，具备较强的实用参考价值。
