杂志门闩锁止结构三维参数化设计

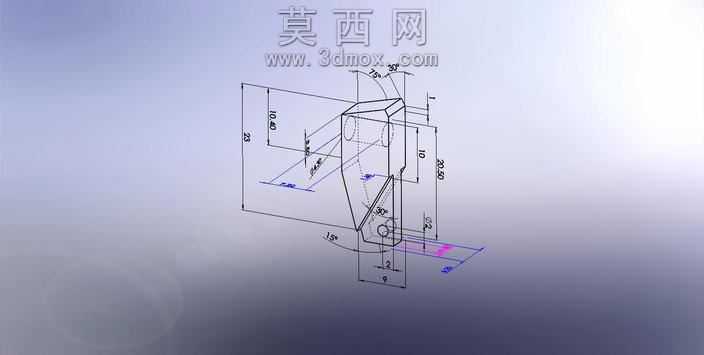

做这个杂志门闩的建模时，我是从加工适配的角度切入的，毕竟这类小五金件最终要落地做实物，建模阶段就得把后续冲压、折弯的工艺限制考虑进去，不能光画个好看的外形就完事。最开始画草图的时候，我先把核心的锁止功能面定下来，就是和门框卡槽配合的那个斜楔面，一开始把倾角设成了45度，后来翻了下常用薄板冲压件的脱模角度参考，又想到日常开关门闩的手感，把角度调到了30度，这样既不会因为角度太陡导致卡滞，也不会因为角度太平锁止力度不够，轻轻一推就能滑入卡槽，扣合之后又有足够的抱紧力不会自己松脱。

处理折弯边的时候特意留了0.2mm的内R角，要是直接做直角折弯，不仅冲压的时候模具容易崩刃，实际折出来的工件也会在折角处出现应力集中，用久了容易断裂，这个R角的大小也是跟着板材厚度走的，1.5mm厚的冷轧板配0.2mm的内R，折弯后的外轮廓尺寸刚好能和草图里标注的外形尺寸对上，不会出现折弯后尺寸超差的问题。那个带安装孔的凸台我一开始想做拉伸凸台直接和本体合并，后来考虑到实际加工是用整块板折弯成型，根本没法做出一体的凸台结构，就改成了折弯翻边的结构，翻边高度刚好够过M3的沉头螺丝，孔位的位置也特意往内侧挪了1mm，避免螺丝安装的时候和侧边的加强筋干涉。

本体上的减重槽我一开始挖得比较深，后来测了下折弯后的结构强度，发现槽深超过2mm的话，锁止受力的时候槽的边缘会出现形变，就把槽深调到了1.2mm，既减轻了零件重量，又不会损失整体的结构刚性，槽的边缘也做了0.5mm的倒角，去掉锐边，后续做表面喷塑的时候也不会出现积粉的问题。那个和拨杆配合的腰型孔，我特意把孔的长度方向留了0.3mm的间隙，宽度方向留了0.1mm的间隙，这样拨杆滑动的时候不会卡涩，装配的时候也能吸收一点零件的加工公差，不会因为各个零件的小误差导致整个门闩装上去动不了。

做渲染调试材质的时候，我选了常用的冷轧板喷亚光黑的材质，把粗糙度调到0.6，金属度降到0.2，还原真实喷塑件的质感，没有用那种亮面的金属材质，毕竟这类装在杂志架上的小五金不需要太亮眼的外观，亚光的质感更耐脏，也和周边的板材配件更搭。光影调试的时候特意打了个侧光，把折角处的R角、斜楔面的角度都清晰展现出来，方便看清楚各个结构的细节。整个模型所有的尺寸都是完全参数化关联的，要是后续需要调整板材厚度或者锁止角度，直接改对应的参数就能自动更新所有特征，不用重新画草图，不管是拿来做五金加工的生产参考，还是当做机械设计实训的练习案例都很合适，没有多余的冗余特征，每个结构都是为了实现功能、适配加工存在的。
