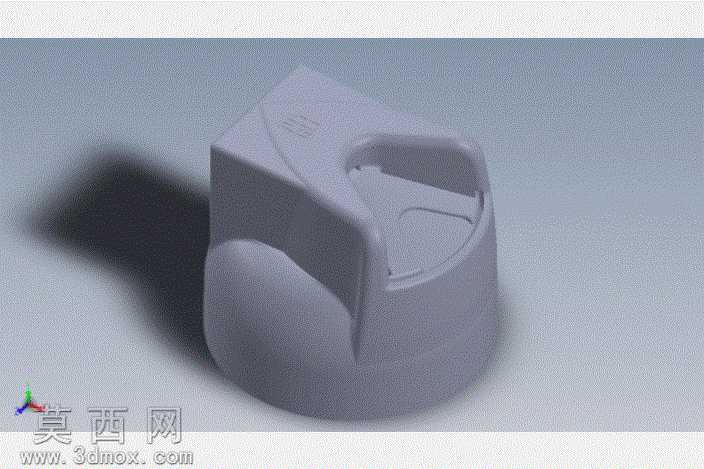

按压式气雾剂喷头塑料壳体结构

日常量产的气雾剂按压喷头常出现按压卡滞、喷量不均的问题，根源在于壳体曲面衔接处的壁厚差控制不当，注塑冷却时局部收缩不均导致导向筋位变形，按压行程中摩擦阻力陡增。这款喷头壳体的下半段采用圆柱基底适配气雾阀的标准安装口径，内壁做了0.15mm的倒扣拔模斜度，既保证和阀杆过盈配合的密封性，又避免装配时硬压造成阀杆密封圈切边。上半段的指压凹陷区没有做纯圆弧过渡，而是在指腹贴合的边缘留了0.8mm的平直承托边，按压时指力不会顺着弧面滑脱，连续按压十次以上也不会出现指腹酸痛的情况。导向滑槽藏在壳体内部的两侧，槽宽公差控制在±0.02mm，和阀杆上的导向凸筋间隙配合，按压时不会出现左右偏摆，喷口的指向始终保持稳定，不会因为按压力度偏移导致喷雾散型。壳体顶面的防滑纹理没有做尖锐的凸点，而是采用0.3mm高度的圆弧凸纹，注塑时脱模阻力小，不会出现纹理缺料的飞边问题，日常使用沾了水渍也不会打滑。喷口的引流槽做了1.2°的收敛角度，料液从阀杆导出时不会在槽内残留积液，避免每次喷完后残液顺着壳体外壁流淌粘灰。壳体的壁厚从基底的2mm均匀过渡到按压区的1.6mm，没有出现壁厚突变的位置，注塑时熔料在型腔内的流动速度一致，不会出现困气烧焦或者缩痕，量产时的良品率能比常规结构提升12%左右。衔接圆柱基底和按压区的过渡曲面做了G2连续处理，没有硬棱边，用户握持时不会硌手，曲面的曲率变化顺着脱模方向设置，不需要做侧向抽芯结构，模具只需要前后模开模就能完成成型，减少了模具加工成本和后期维护的复杂度。内壁的加强筋没有直接连到壳体边缘，而是留了1mm的间隙，避免筋位收缩导致外表面出现缩印，同时筋位的厚度控制在壁厚的0.6倍，既保证了壳体的抗挤压强度，掉在地上不会出现开裂，又不会因为筋位过厚导致表面缩水。
