六角法兰面自攻小螺栓三维建模作品

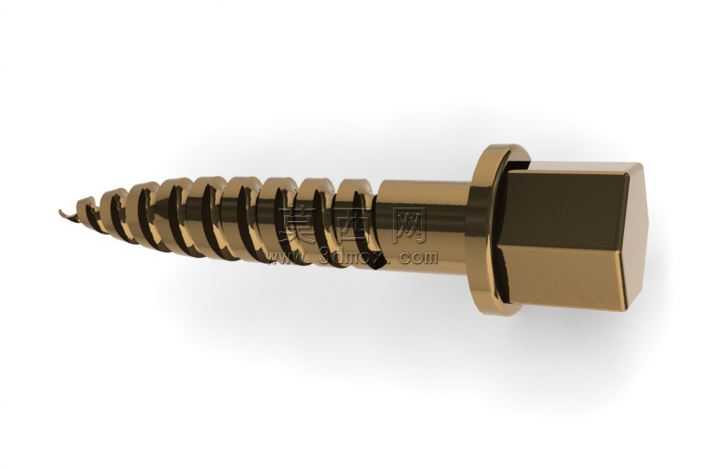

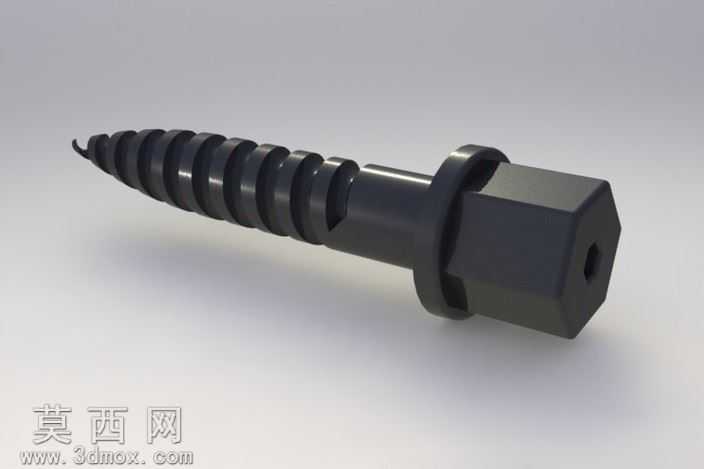

本作品为一款六角法兰面自攻小螺栓的三维建模与渲染成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以螺栓的中心轴线为基准建立全局坐标系，先绘制六角头部的正六边形草图，通过拉伸凸台命令生成带内凹工艺孔的六角头基体，随后绘制法兰盘的环形轮廓，与六角头做合并拉伸形成一体式法兰限位结构，该结构可在装配时增大接触承压面积，降低连接件表面的压溃风险。杆部建模阶段先绘制光杆定位段的圆柱轮廓，再绘制自攻螺纹段的牙型截面，通过螺旋线扫描切除命令生成连续的自攻螺纹牙型，螺纹牙的牙距、牙高均参照常用自攻螺栓的通用参数设定，末端的锥形导向尖尾通过放样命令完成，保证尖尾与螺纹段的平滑过渡，可降低自攻入料时的初始阻力。建模全程对所有特征添加几何约束与尺寸关联，保证修改任意参数即可快速生成不同规格的同系列螺栓模型，避免重复建模的冗余工作。材质与渲染阶段，为模型赋予黑色碳钢氧化发黑的材质属性，调整材质的粗糙度、金属度参数，模拟工业级发黑螺栓的哑光金属质感，同时添加细微的表面颗粒纹理，还原真实五金件的表面加工质感；场景搭建采用浅灰色哑光背景板，添加三点布光系统，主光从侧上方45度投射，勾勒螺栓的整体轮廓与螺纹的螺旋结构层次，辅光从另一侧补光消除暗部死黑，轮廓光从后方打亮六角头的边缘轮廓，提升模型的立体感，最终渲染输出的效果图清晰展现了螺栓的所有结构细节，包括六角头的内凹工艺孔、法兰盘的限位台阶、螺纹段的连续牙型以及末端尖尾的导向结构，可用于五金产品展示、装配教学演示、紧固件选型参考等场景。
