LS产电BKH系列三极微型断路器结构

这款三极微型断路器主要应用于低压终端配电场景，在民用建筑配电箱、工业设备控制柜、小型动力配电回路中承担过载与短路保护功能，可同时对三相交流线路进行分断控制，适配380V电压等级的末端配电支路，常见于车间小型设备供电回路、写字楼三相空调配电、充电桩前端保护等场景，能够在线路出现过载电流、短路故障时快速脱扣切断电源，避免线路过热引发电气火灾，也可防止故障电流冲击损坏后端用电设备。

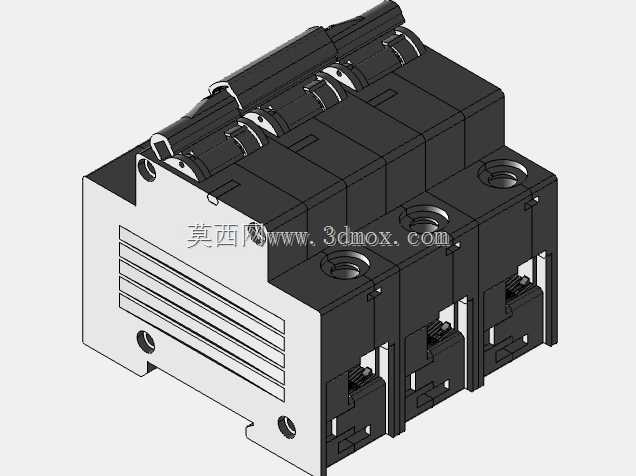

从结构设计来看，产品采用模数化导轨安装结构，整体宽度适配标准35mmDIN导轨安装尺寸，三个极位采用模块化拼接设计，每个极位对应一相线路的通断与保护结构，操作手柄采用联动设计，三极同步分合，避免出现单相分断导致的设备缺相运行风险。手柄外侧设置透明防护挡板，可在分合闸操作时避免电弧飞溅伤人，同时减少灰尘进入操作机构缝隙，提升机构动作可靠性。进出线端均设置压线端子结构，端子采用带压板的螺钉锁紧设计，可适配不同线径的铜芯导线，接线时导线插入端子孔后拧紧螺钉即可通过压板压紧导线，避免单螺钉直接顶压导线导致的线芯损伤、接触不良问题，端子旁设置清晰的相序标识与接线标识，方便施工接线时核对线路。

产品的脱扣机构采用热磁式脱扣原理，过载保护通过双金属片受热弯曲触发脱扣机构，可根据过载电流的大小匹配不同的脱扣延时，小电流过载时延时脱扣避开设备启动电流，大电流过载时快速动作；短路保护则通过电磁脱扣结构实现，当线路出现短路大电流时，电磁机构瞬间吸合触发脱扣，分断时间可控制在毫秒级，快速切断故障电流。每个极位的灭弧室采用栅片式灭弧结构，分断时产生的电弧被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触头，提升产品的分断能力与使用寿命。

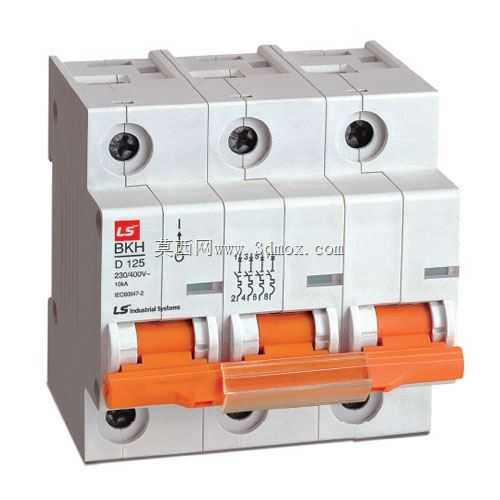

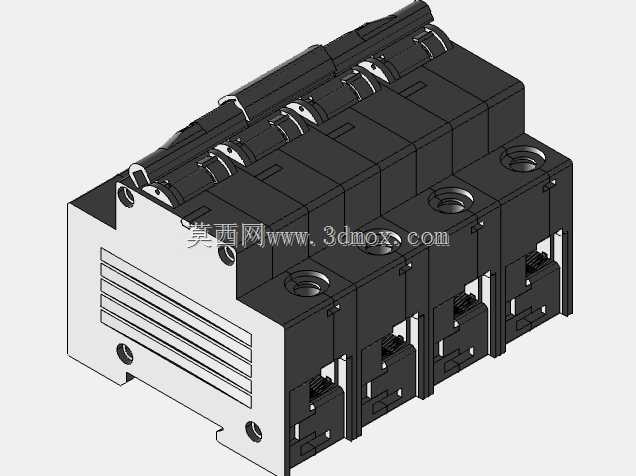

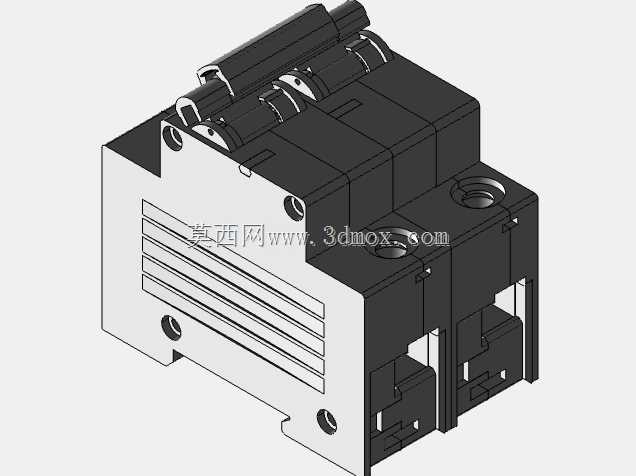

从安装边界来看，产品上下端预留足够的接线操作空间，安装时相邻断路器之间无需额外预留间隙，可紧密并排安装在配电箱导轨上，最大化利用配电箱内部安装空间。产品正面设置清晰的型号标识、额定电流标识、分断能力标识与品牌标识，运维人员巡检时可快速识别产品参数，操作手柄的分合位置有明确的色标区分，合闸位置显示橙色标识，分闸位置显示绿色标识，可直观判断断路器的工作状态。产品侧面设置拼接卡扣结构，多台断路器拼接时可通过卡扣互相锁定，避免在导轨上出现移位、松动，同时可搭配辅助触点、分励脱扣器等附件扩展功能，适配远程分闸、状态信号反馈等特殊配电需求。

建模过程中需要重点还原操作机构的联动关系，手柄转动时内部连杆机构带动动触头动作的行程需要与实际产品一致，压线端子的螺钉行程、压板结构需要准确还原，方便后续做装配干涉检查与配电布局仿真；外壳的散热槽、卡扣结构、安装导轨卡槽的尺寸需要严格匹配实际安装要求，确保模型导入配电布局设计时可直接用于配电箱的空间排布校核，提前规避安装时出现的空间干涉、接线距离不足等问题。
