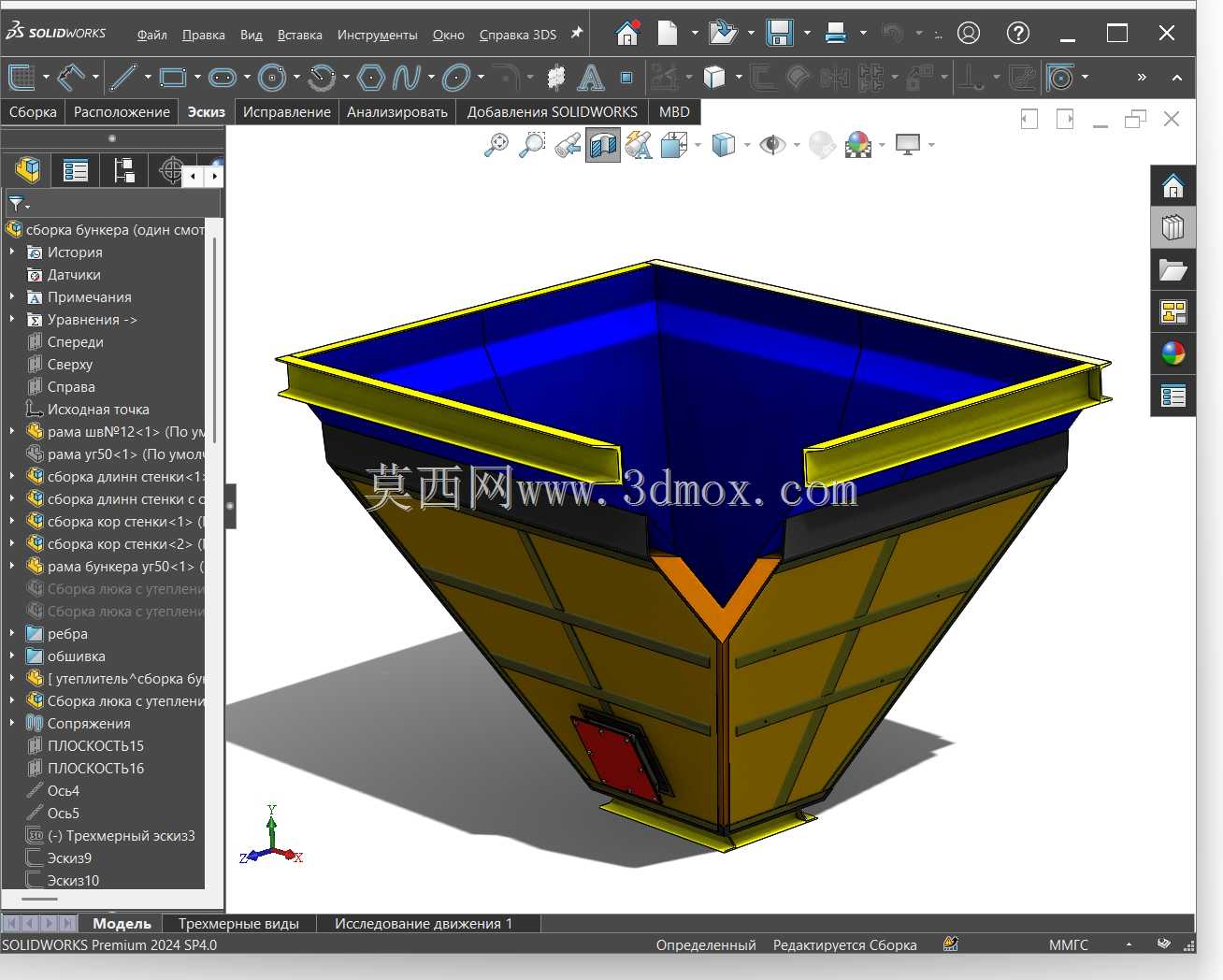

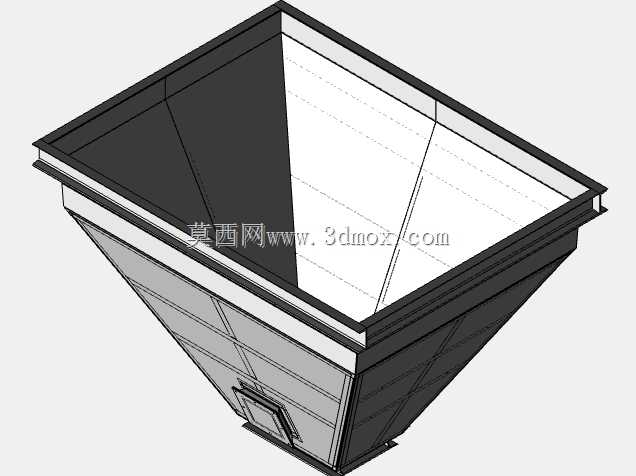

带50mm隔热层参数化工业料斗拖体结构

在粉体加工、工业除尘、散料仓储转运的生产场景里，这类带隔热层的料斗拖体是衔接上游进料、下游出料或除尘过滤单元的核心过渡结构，很多工况下散料温度偏高，比如冶金粉尘收集、高温工艺尾气除尘、烘干线物料转运环节，普通无隔热的料斗很容易出现外壁结露、热量散失过快导致物料黏附结块，或是高温传导至周边配套设备影响元器件寿命的问题，这款拖体结构针对性配置了50mm厚度的隔热层，刚好适配多数中温工况的隔热需求，不用额外做外包隔热施工，结构集成度更高。

从实际使用逻辑来看，这类拖体上端一般对接除尘设备的灰斗出口、料仓的下料段或是工艺设备的排料口，下端对接卸料阀、输送设备或是下级过滤单元，承担物料缓存、导流、隔热过渡的作用，避免高温物料直接接触外部结构件，也能减少料斗内外温差导致的结露堵料问题，在木工除尘、粮食加工烘干、冶金粉尘收集、建材粉体输送这类场景里适配性很强。

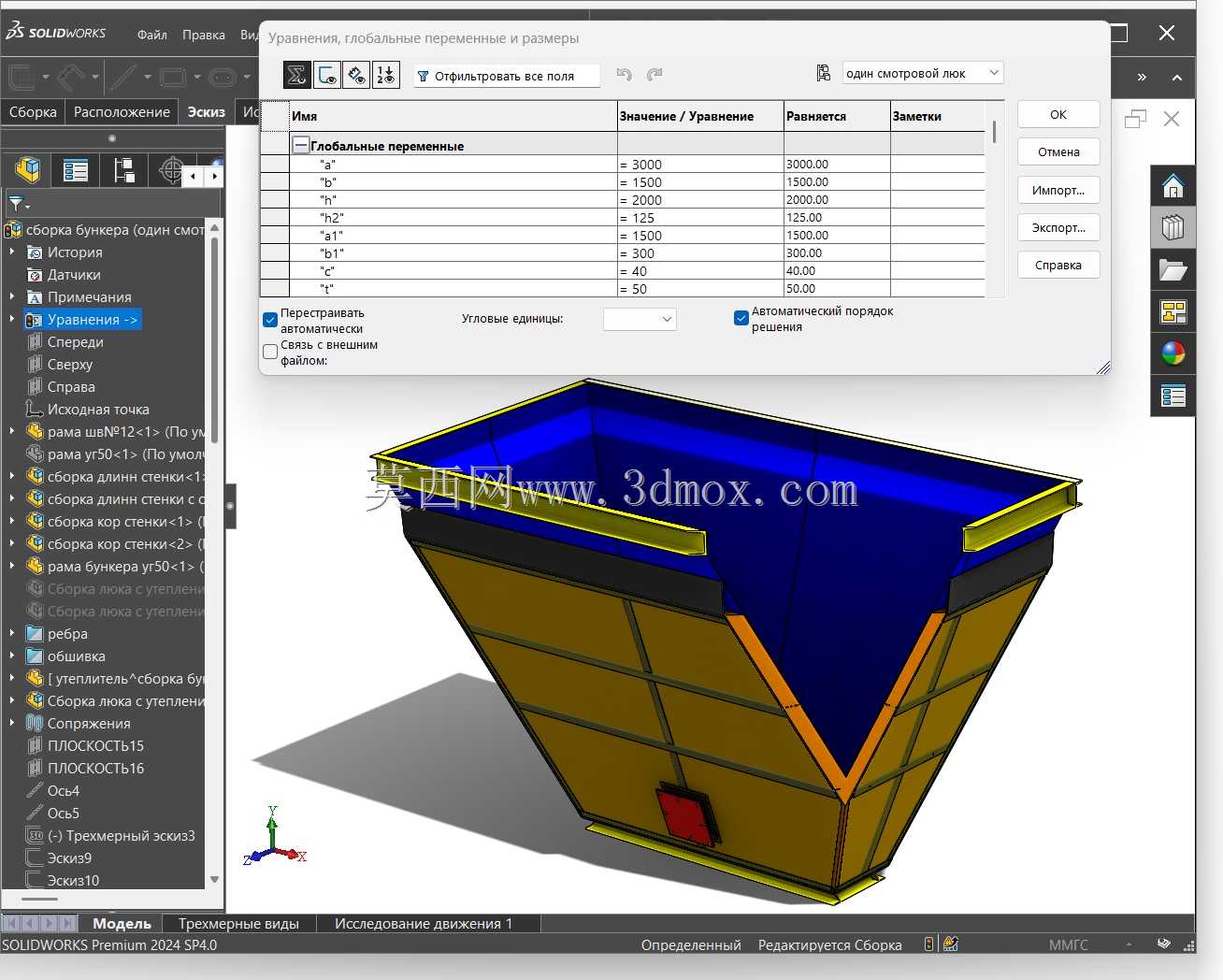

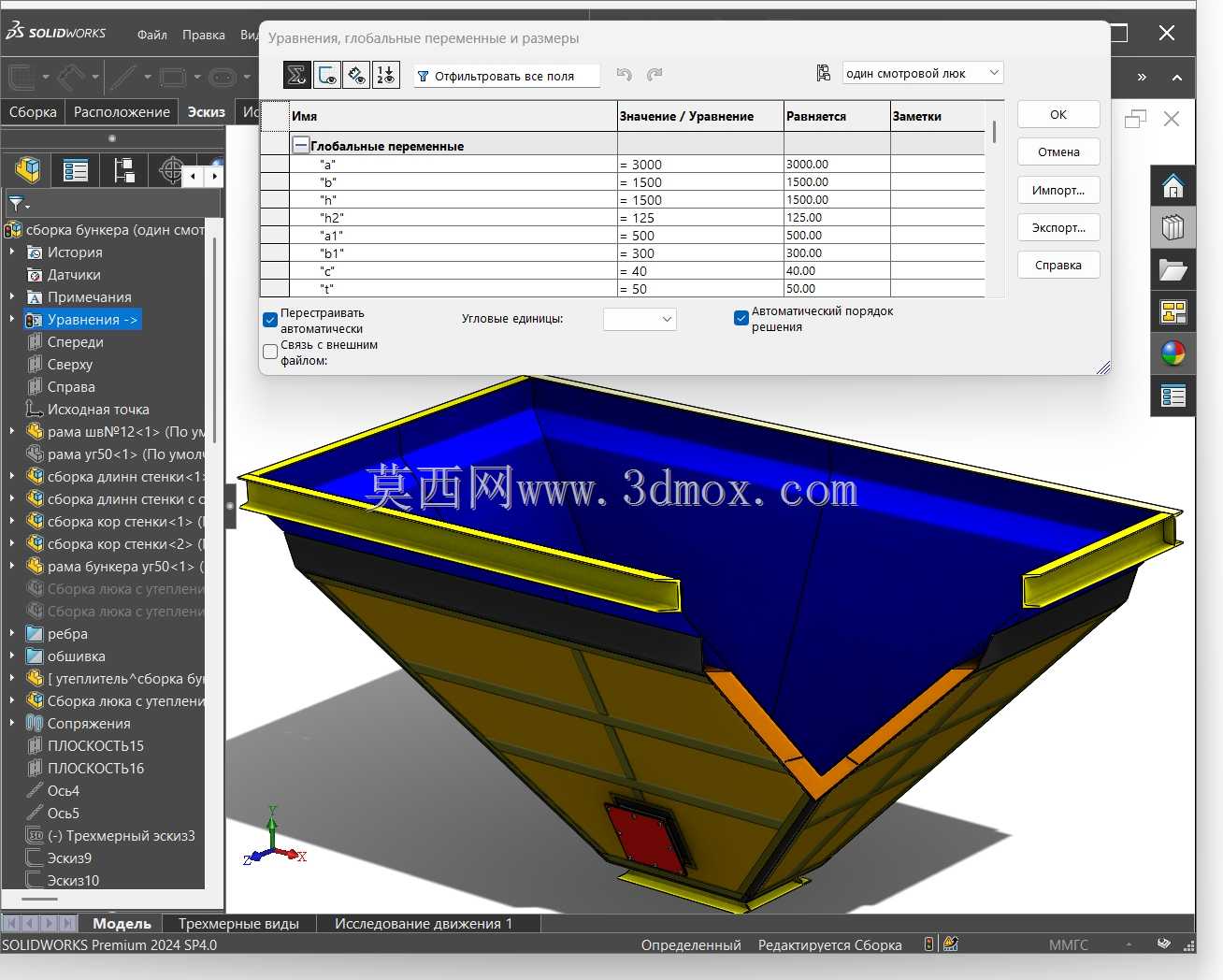

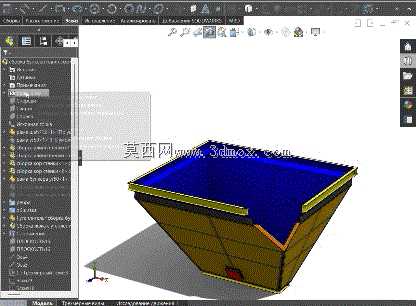

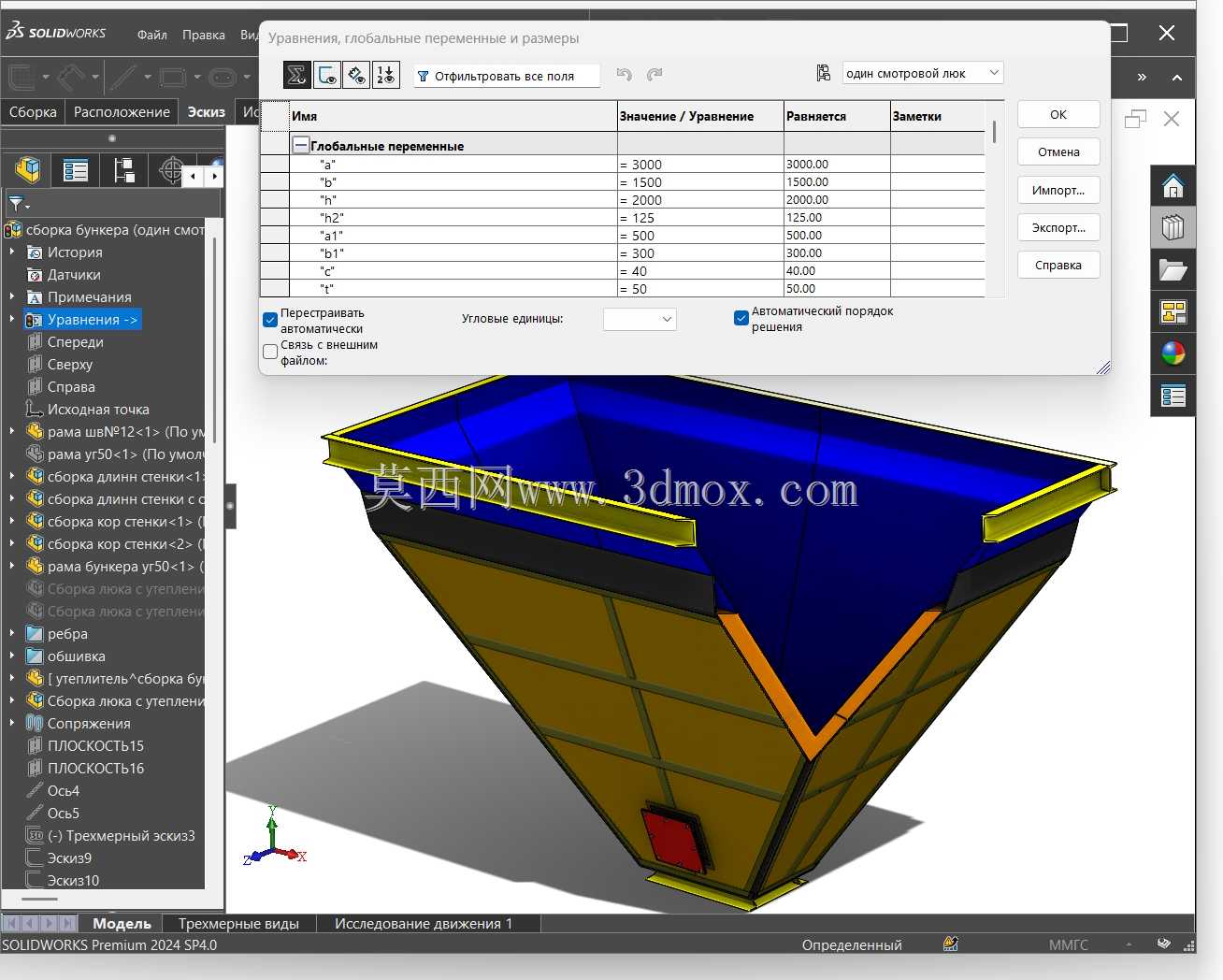

设计层面采用全参数化的建模逻辑，整体的高度、宽度、深度三个核心外形尺寸都可以通过参数直接驱动修改，不需要逐个零件重绘，对于不同处理风量、不同处理量的项目，只要调整参数就能快速生成对应规格的拖体结构，能大幅缩短非标项目的设计周期。整个结构做了明确的组件拆分，拖体主体框架、隔热层固定结构、外侧防护面板、底部安装法兰、侧边检修口结构都做了独立的参数化关联，修改外形尺寸的时候，各个子部件会自动匹配更新，不会出现特征报错、装配错位的问题。

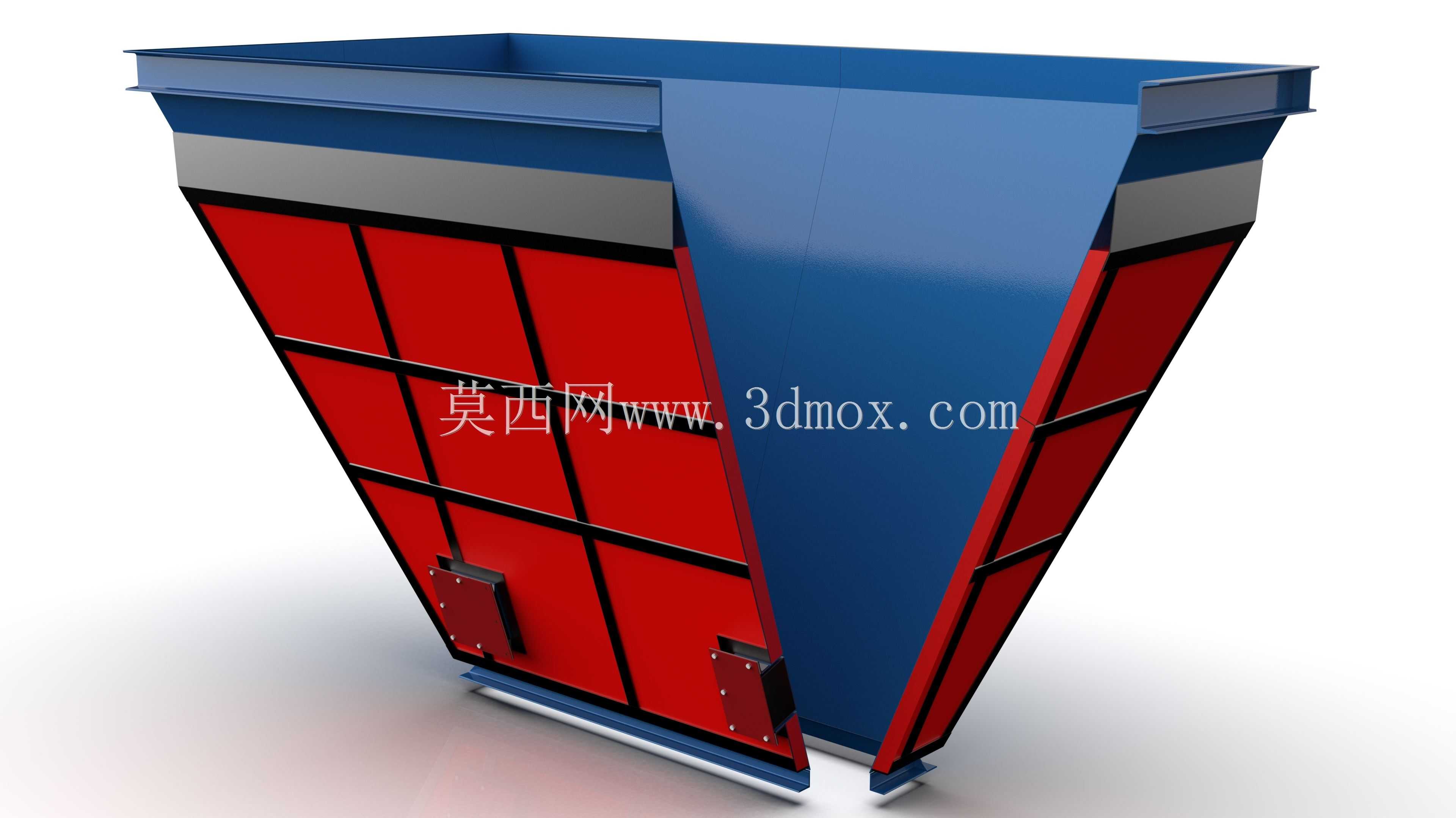

外侧防护面板采用分块式的模块化设计，单块面板的尺寸、固定点位都随整体参数自适应调整，隔热层被夹持在主体拖体内壁和外侧防护面板之间，安装时可以先固定内侧拖体主体，再铺设隔热材料，最后安装外侧防护面板，后期维护更换隔热层也只需要拆卸对应位置的面板，不用整体拆解结构。拖体的锥段角度做了优化设计，针对常见的粉体物料安息角做了适配，避免物料在锥段积料架桥，保证下料顺畅。底部的安装边预留了标准的螺栓连接孔位，对接不同规格的卸料阀、输送设备时，可以直接通过参数调整孔位分布和法兰尺寸，不用重新绘制安装接口。

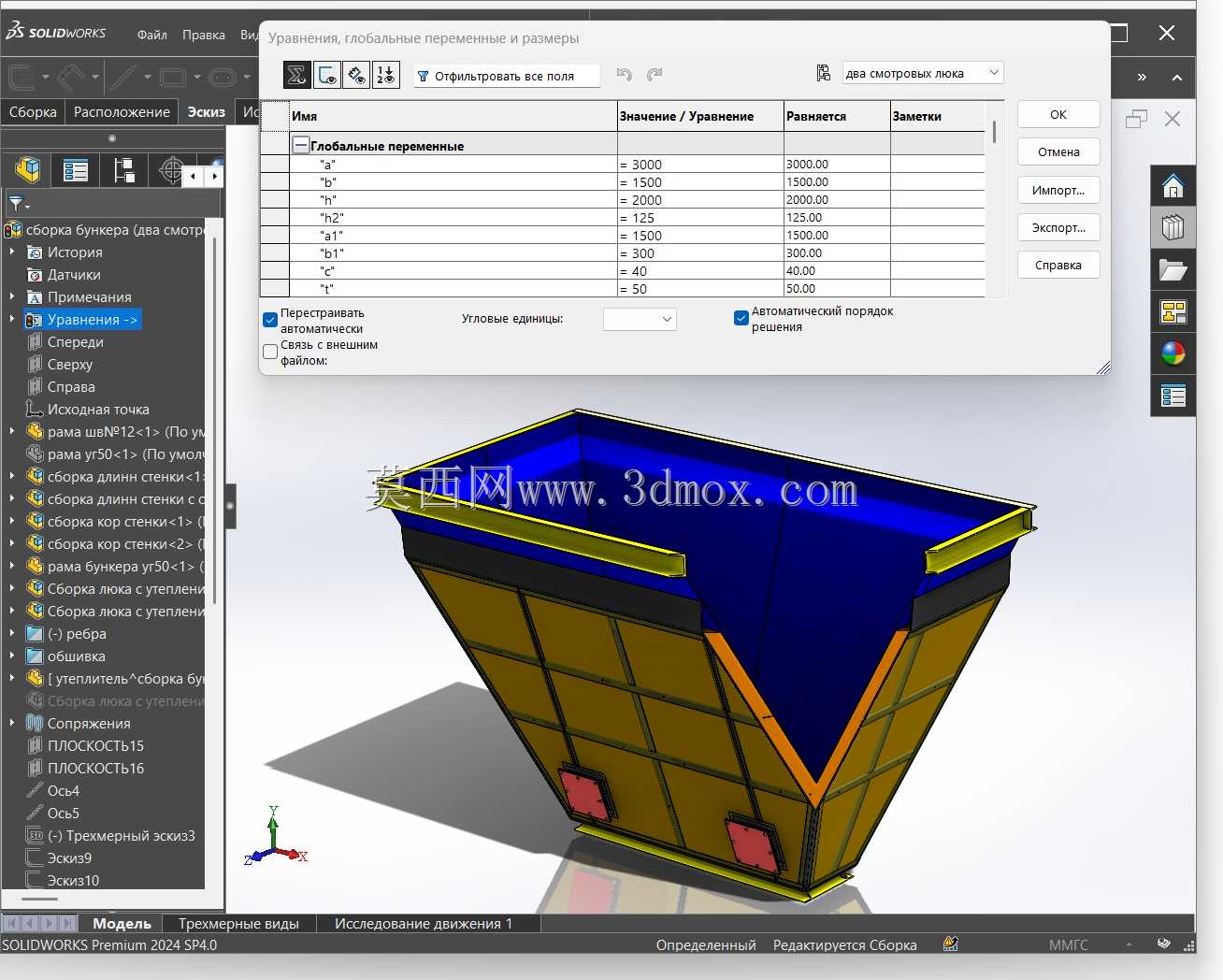

从安装边界来看，上端的进料口采用外翻边结构，和上游设备对接时可以采用法兰压紧密封或是焊接连接，外翻边的宽度也随整体尺寸参数联动，保证不同规格下的连接强度足够。侧边预留的检修口结构可以根据项目需求选择是否保留，参数调整时可以直接控制检修口的数量、尺寸和安装位置，方便后期进入拖体内部清理积料、检修隔热层。整个结构的重量可以通过参数直接核算，哪怕是去掉隔热层的工况，也能快速提取纯金属结构的重量参数，给现场吊装、支撑结构设计提供准确的载荷依据。

实际建模过程中，所有的装配关系都做了全约束，修改参数后所有的板厚、加强筋位置、固定点间距都会自动适配，比如当拖体整体宽度加大时，外侧防护面板的分块数量会自动调整，保证单块面板的尺寸在合理的加工范围内，不会出现过大的薄板变形问题；隔热层的厚度固定为50mm，修改整体尺寸时隔热层的厚度不会被误改，保证隔热性能符合设计要求。锥段和上端直段、下端出料口的过渡位置做了圆弧过渡处理，减少应力集中的同时，也能避免物料在转角位置堆积。对于需要做现场切割加工的场景，所有的板材零件都可以直接提取展开尺寸，参数调整后展开图会自动更新，不需要手动计算放样，拿到展开图就可以直接下料加工，能大幅减少现场施工的准备时间。
