刨花木片加工用回转式干燥设备结构

　　在人造板生产、生物质燃料制备的前端工序里，原料含水率的均匀控制直接决定后续热压成型、燃烧热值的稳定性，这套回转式干燥结构正是针对刨花、木片这类轻质纤维类散料设计的连续式烘干单元。整套设备的核心作业逻辑，是通过热风与物料的逆向接触，在筒体回转过程中完成物料的扬料、抛洒，让热气流充分包裹每一片物料，带走表面及内部渗透出的水分，末端配套的旋风分离单元则负责将随气流带出的细粉状木屑从湿空气中分离，避免物料随尾气流失，同时降低尾气排放中的粉尘含量。

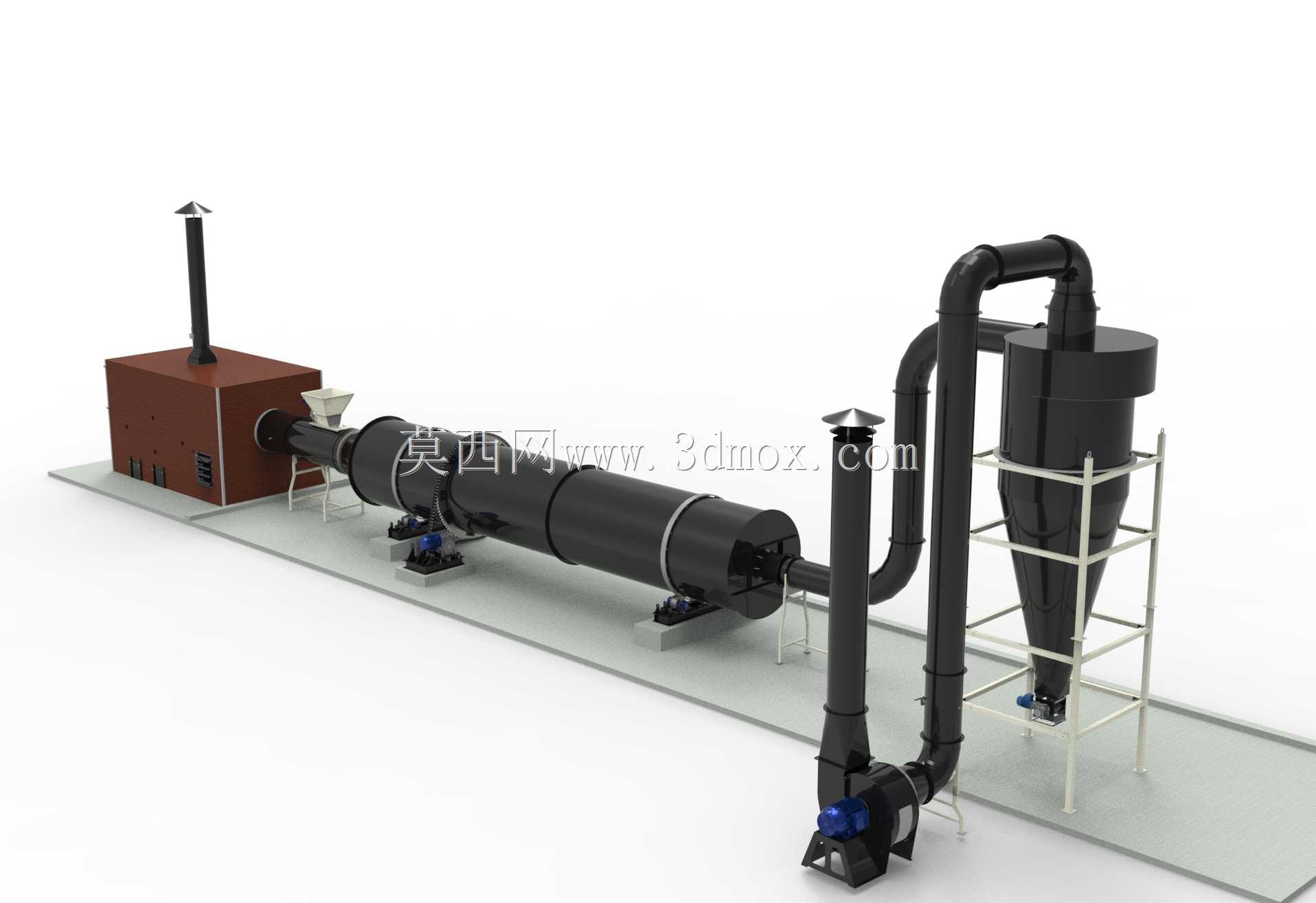

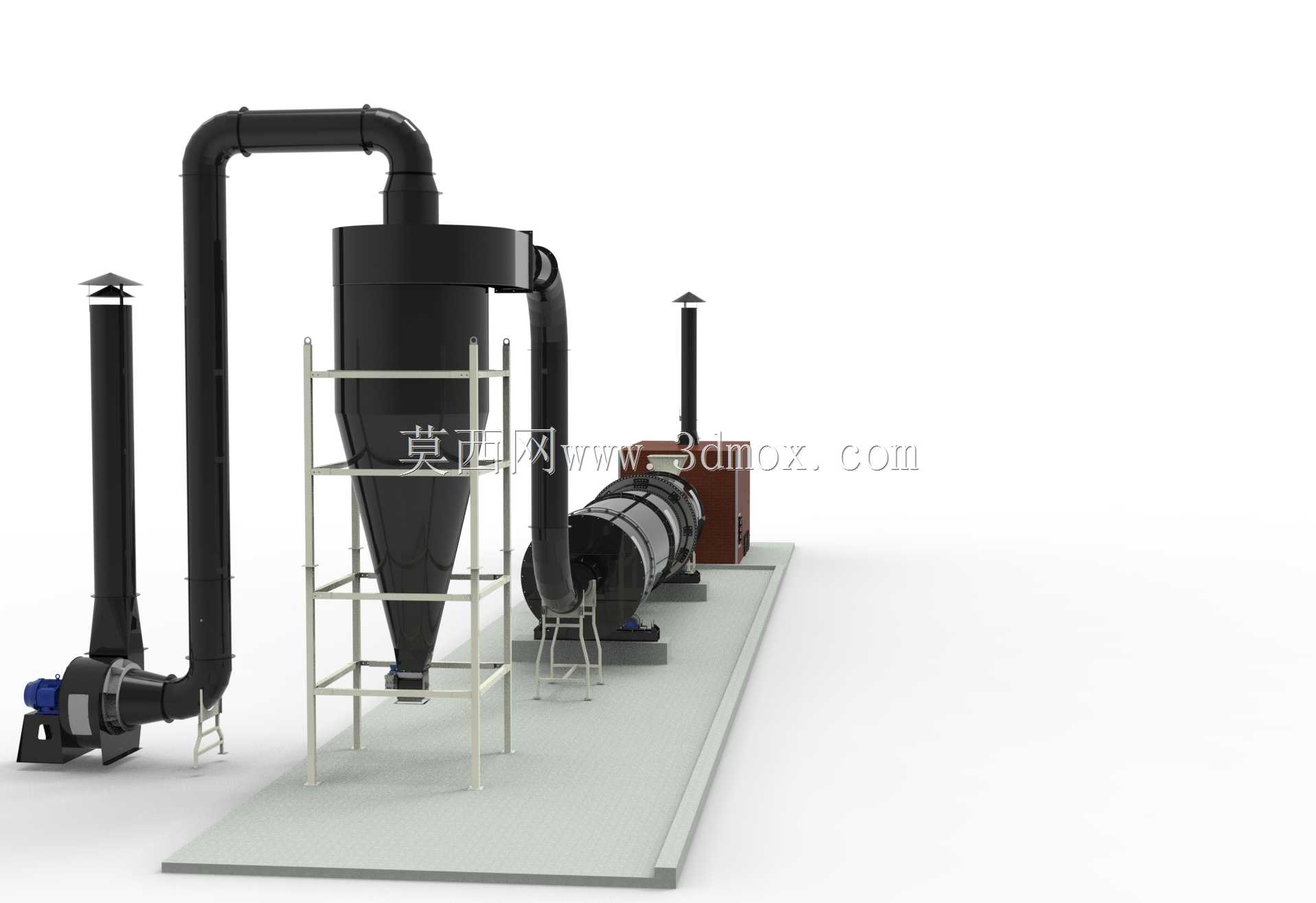

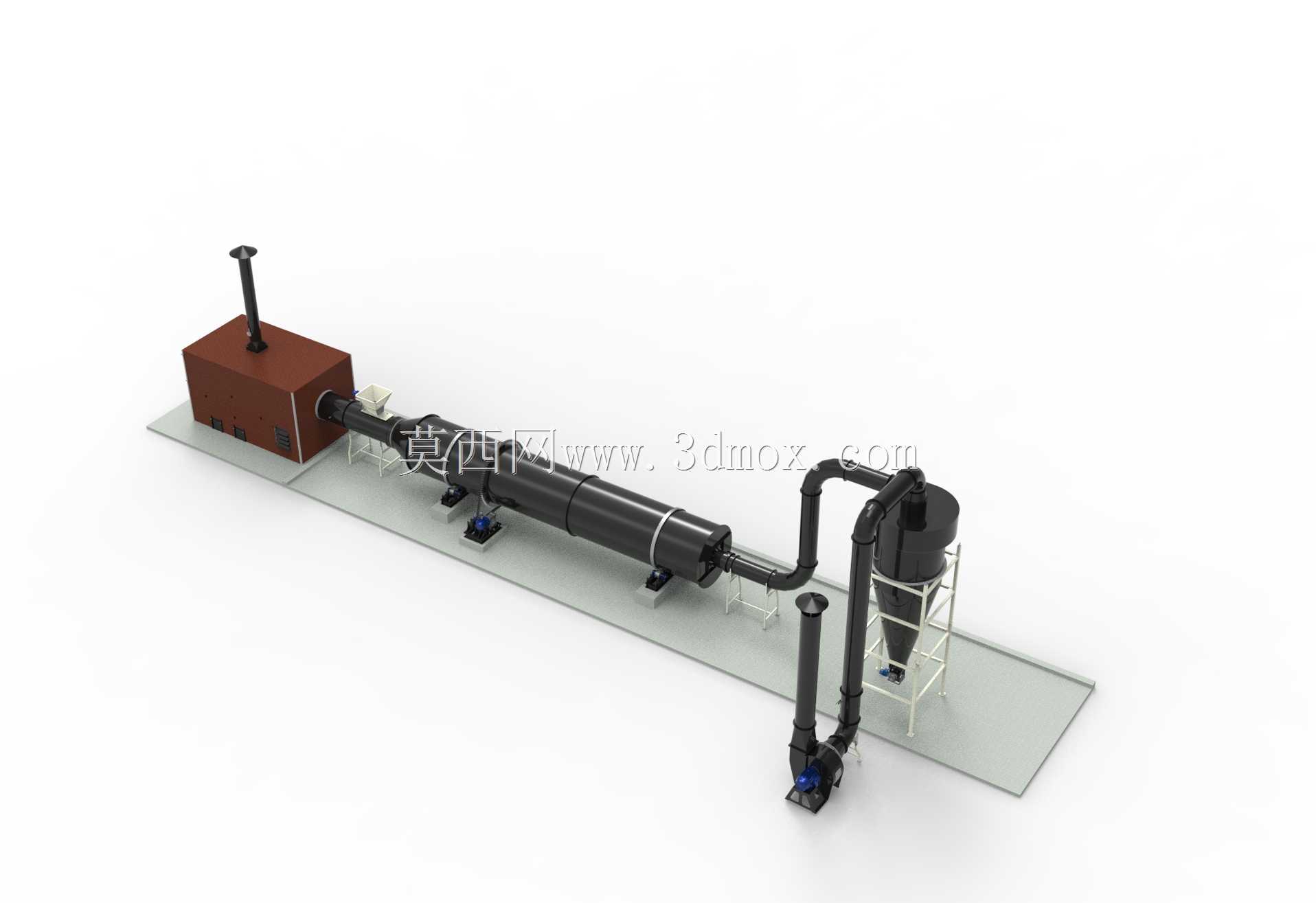

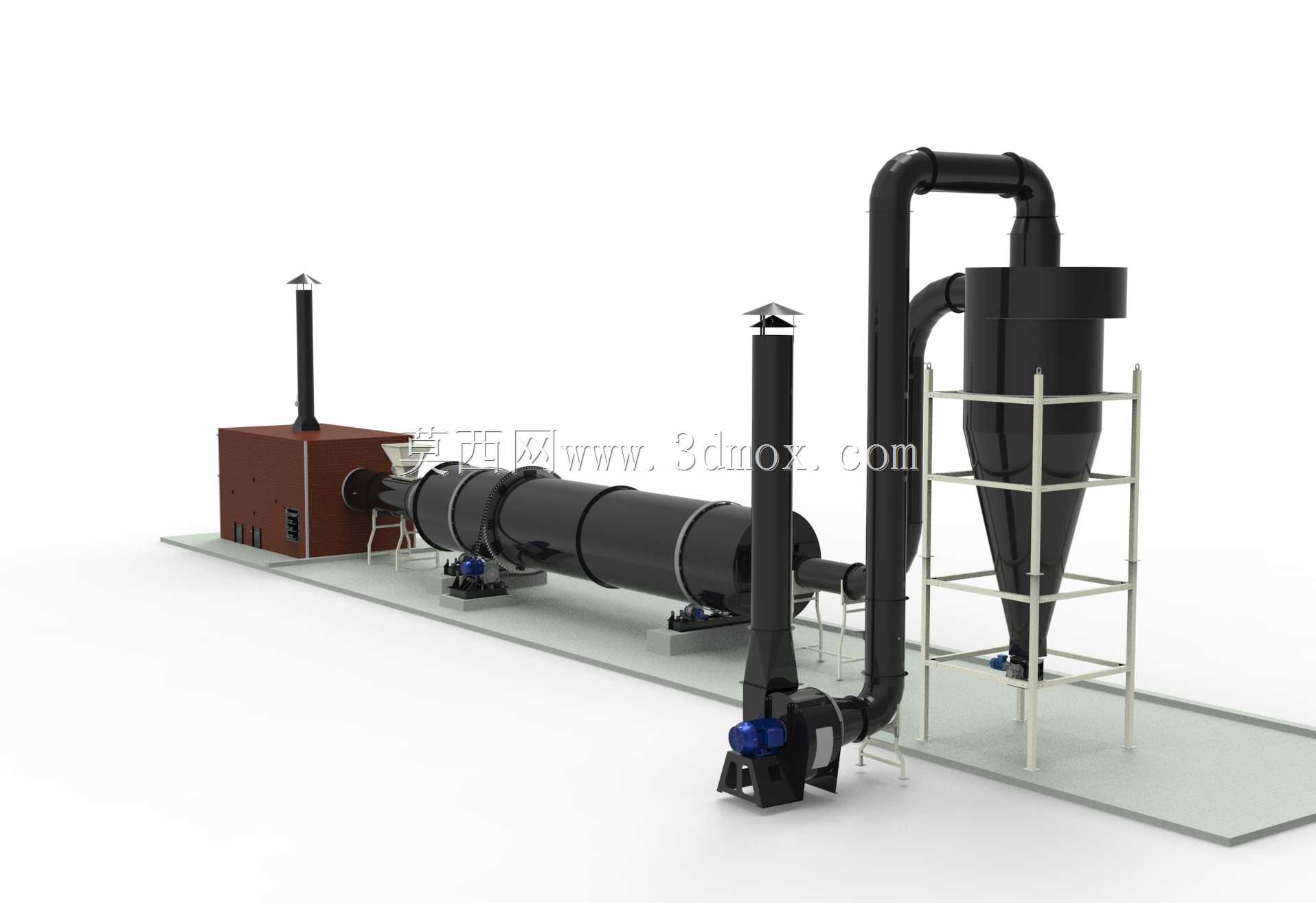

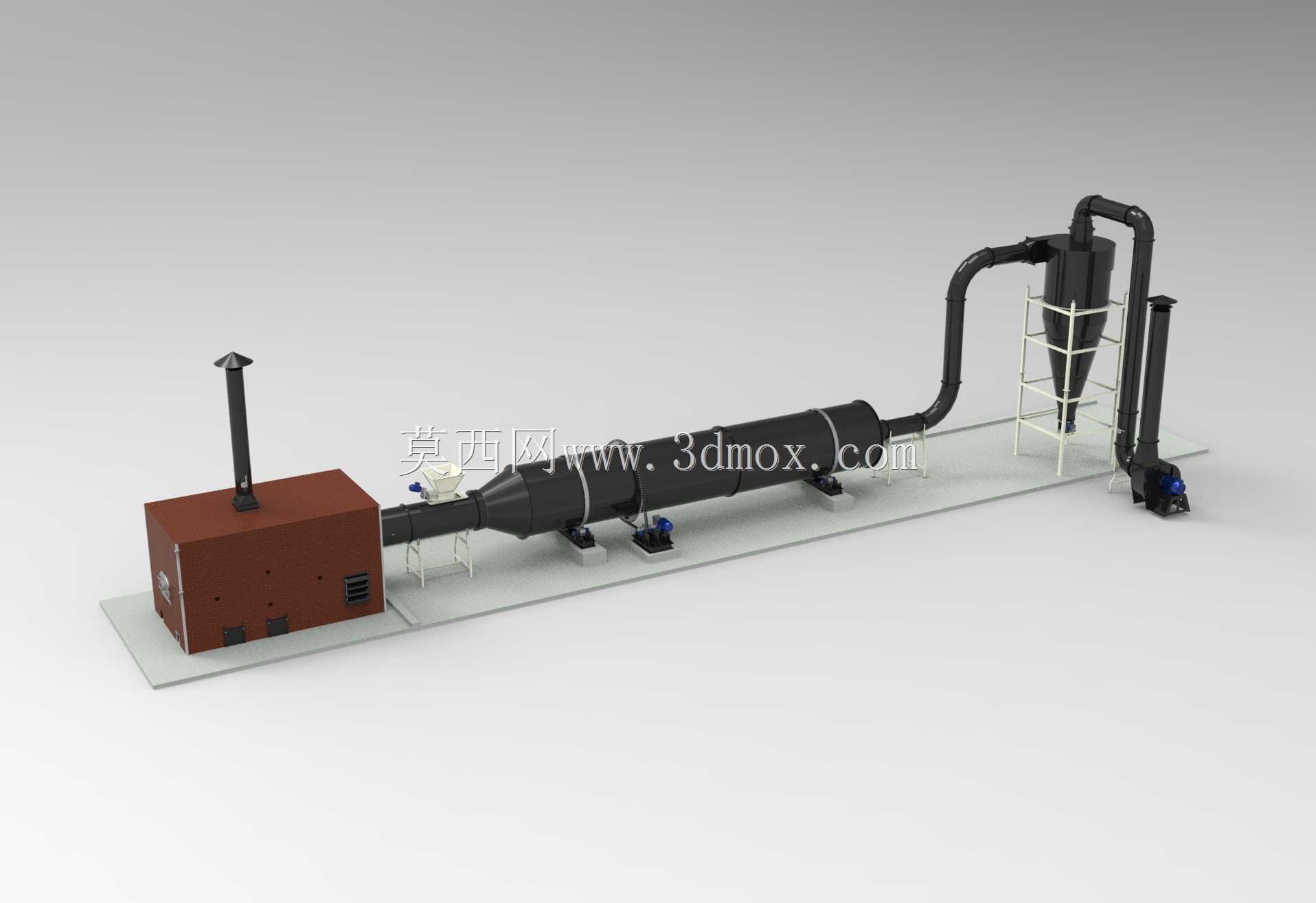

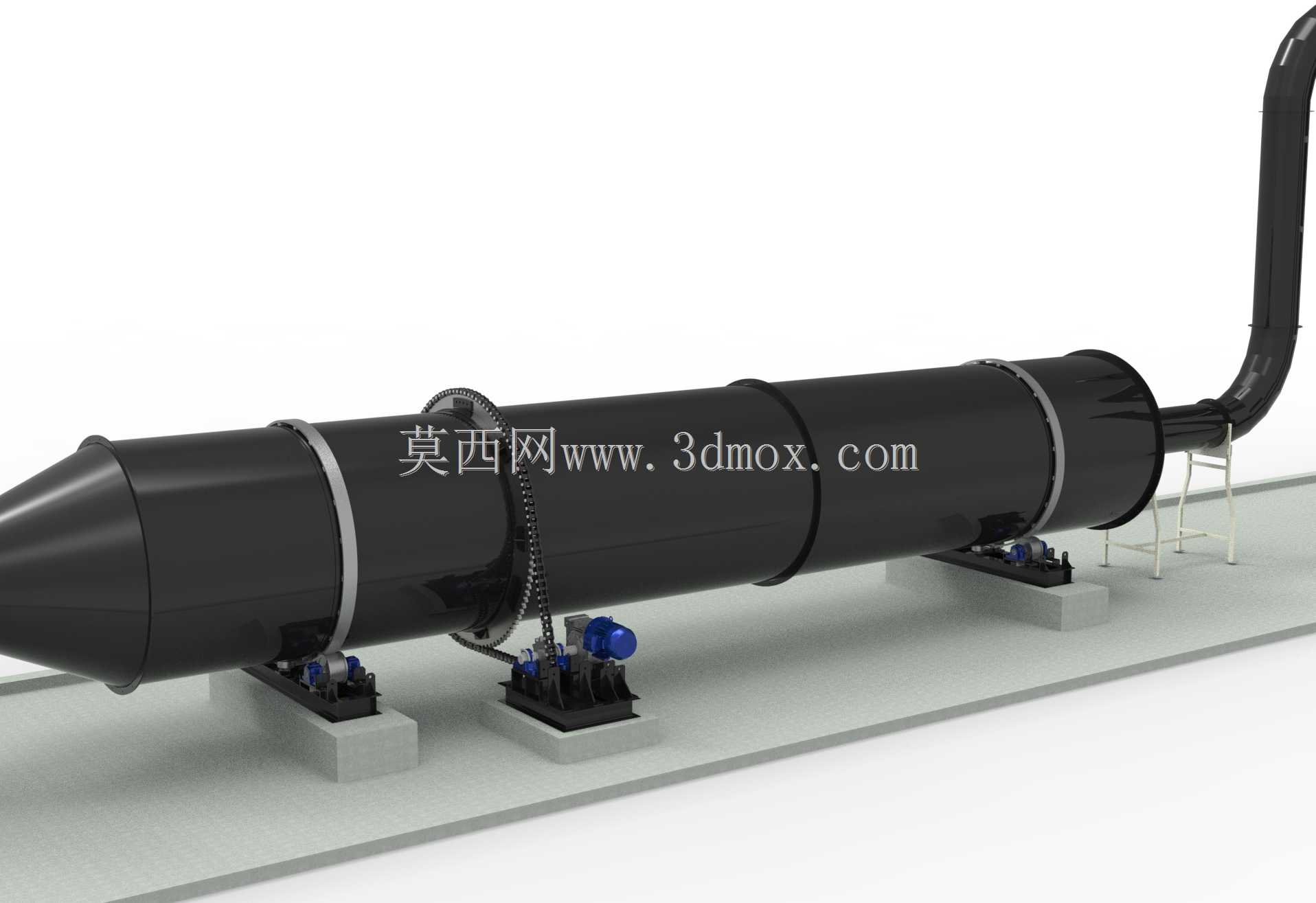

　　从整体布局来看，设备分为供热段、回转筒体段、出料分离段三个核心模块，现场安装时需要预留足够的线性布置空间，筒体总长12米，直径1.8米，配套的砖砌供热炉体位于筒体进料端一侧，供热炉的排烟烟囱垂直高度需超出车间屋面至少2米，避免排烟倒灌影响车间作业环境。筒体采用多组托轮支撑结构，沿进料到出料方向设置2°左右的倾斜角度，依靠筒体的缓慢回转，让进入筒内的物料在扬料板的带动下不断被提升、洒落，同时顺着倾斜角度缓慢向出料端移动，整个物料停留时间可通过调整筒体转速进行微调，适配不同初始含水率的原料处理需求。

　　设计过程中，扬料板的排布角度是核心考量点，进料端1.5米范围内采用导料式扬料板，避免刚进入筒体的高湿度物料粘黏在筒壁上，中段采用升举式扬料板，保证物料能够被均匀抛洒到筒体整个截面上，最大化与热气流的接触面积，靠近出料端的2米范围则采用均料式扬料板，让烘干后的物料能够均匀进入出料罩，避免局部物料堆积导致的烘干不均。配套的旋风分离器处理风量匹配40马力的引风吸力，几何形状经过流道优化，针对木屑这类密度较轻、纤维较长的物料，特意加大了旋风筒的锥段长度，避免纤维状物料在锥段架桥堵塞，颗粒分离效率可达92%，能够有效回收尾气中夹带的合格物料，减少原料损耗。

　　现场安装时需要注意，筒体的同轴度偏差需控制在千分之一以内，避免长期回转过程中托轮出现偏磨，供热炉与筒体进料端的密封采用耐热石墨盘根结构，既可以补偿筒体热胀冷缩产生的位移，又能避免冷风漏入降低热效率，同时防止高温热风溢出引发安全隐患。整套设备的进料端配套进料绞龙，能够将待烘干的刨花、木片均匀送入筒内，避免进料量波动导致的烘干效果不稳定，出料端则通过闭风器将烘干后的物料排出，同时阻断外部空气进入分离系统，保证旋风分离器的内部流场稳定。

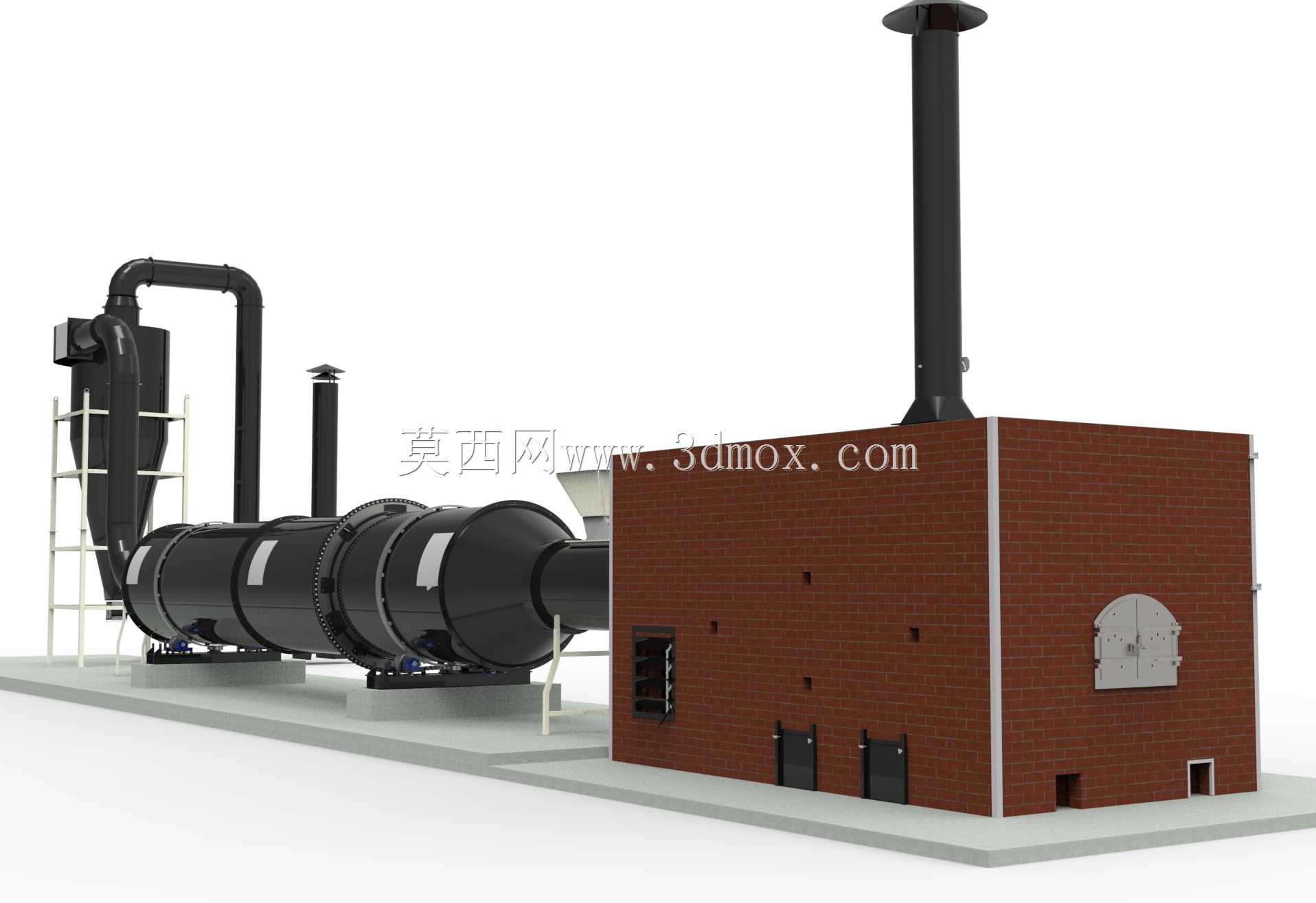

　　在实际生产场景中，这套设备可适配含水率30%-60%的木质原料，烘干后物料含水率可稳定控制在8%-12%区间，完全满足中密度纤维板刨花铺装、生物质颗粒压制成型的原料含水率要求，相比传统的滚筒烘干设备，针对轻质纤维物料的专用扬料板结构和优化后的旋风分离单元，能够降低15%左右的热损耗，同时减少物料在烘干过程中的破碎率，保证成品原料的粒度均匀性。设备的检修通道设置在筒体侧面，每段筒体都预留了检修人孔，方便定期清理筒壁粘黏的物料、检查扬料板的磨损情况，供热炉的炉门、清灰口都设置在便于操作的高度，日常运行时的清灰、加燃料作业不需要额外搭建操作平台，降低现场运维的复杂度。
