DIN763标准长环链轮链条传动组件

这套传动组件适配DIN763标准长环链条，在散料输送、轻工流水线、重载牵引类设备里应用很广，不像短节距精密滚子链只适合高速精准传动，长环链的单环长度更大，铰接间隙留得更足，在多尘、有少量腐蚀、需要频繁换向牵引的工况下，卡滞概率比普通滚子链低不少，很多矿山给料机、木材输送线、屠宰场挂轨牵引线都会选同规格的链传动组合。

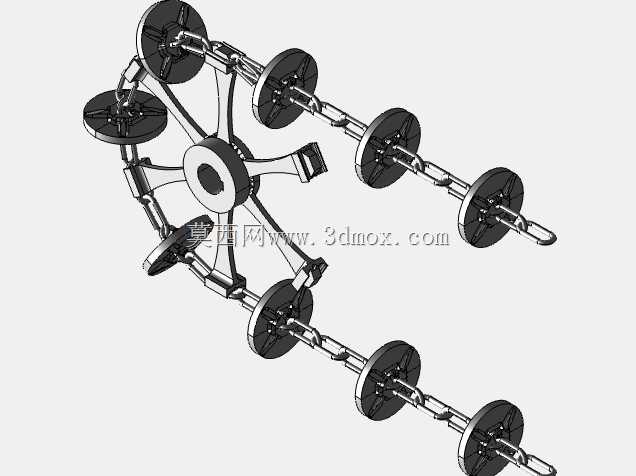

从结构设计上看，链轮的齿形没有照搬滚子链的三圆弧一直线槽型，而是针对长环链的平环、立环交替啮合的特点做了修正，齿槽的宽度比链环棒料直径大1.2mm左右，避免链环在啮入啮出的时候和齿侧发生硬摩擦，齿顶的圆弧过渡做了加大处理，防止链条跳动的时候链环卡在齿顶间隙里。轮体采用了辐条式结构而不是实心轮盘，一方面是降低整体转动惯量，频繁启停的时候电机的冲击载荷能小很多，另一方面辐条之间的空隙可以让输送过程中带的碎屑、粉尘自然掉落，不会在齿根堆积造成跳齿。

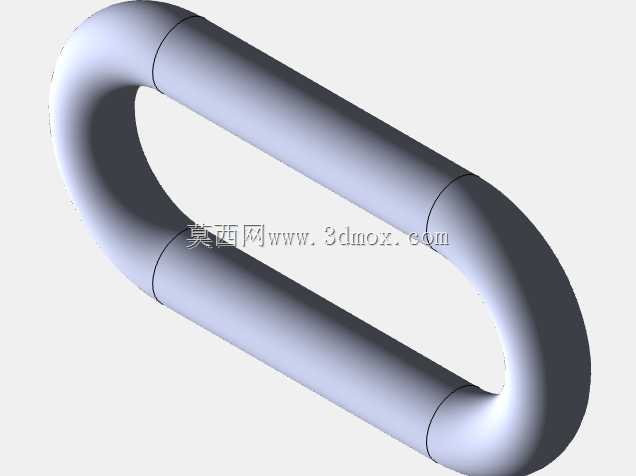

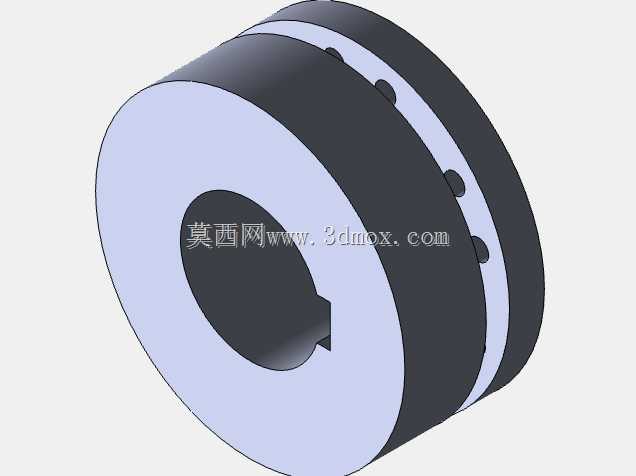

配套的链条是DIN763标准的长环焊接链，每个链环都采用对焊工艺，焊口位置做了磨平处理，避免和链轮啮合的时候出现应力集中点，链环的内长、内宽尺寸公差控制在0.3mm以内，保证和链轮啮合的时候每个齿的受力均匀，不会出现个别齿过载崩齿的情况。整套组件的安装边界需要注意，链轮的中心孔是标准键槽连接，安装的时候要保证两个配对链轮的端面跳动不超过0.5mm，否则链条运行的时候会出现偏磨，一侧链环快速磨损断裂。链条的张紧量要控制在有效中心距的1%-2%，不能张得过紧，否则铰接点的润滑脂会被快速挤出，磨损速度会成倍增加，也不能太松，否则重载牵引的时候会出现跳齿甚至脱链的情况。

在实际选型的时候，要注意这套链轮的齿距是和DIN763链条的链环节距完全匹配的，不能和普通的短环起重链混用，虽然链环的棒料直径可能一致，但节距不对会导致啮合冲击极大，运行几百小时就会出现断齿或者断链的情况。另外如果是用在户外或者有腐蚀的工况，链轮可以做镀锌或者发黑处理，链条可以选不锈钢材质，但要注意不锈钢链条的拉伸强度比普通碳钢链低30%左右，选型的时候要把安全系数放大到8倍以上，避免牵引的时候拉断。

从建模细节上看，这套组件还原了链环之间的铰接自由度，每个链环都可以相对相邻链环转动，在做运动仿真的时候可以真实模拟链条的多边形效应，不会出现刚性体干涉的情况，链轮的齿根圆角、键槽的退刀槽、辐条和轮毂的过渡圆角都做了还原，在做有限元受力分析的时候可以直接导入使用，不需要再补做工艺细节。很多工程师在做输送线设计的时候，经常会忽略链轮齿形和链环的匹配问题，随便找个链轮模型改尺寸，最后加工出来的零件啮合不良，返工成本很高，这套按标准做的组件可以直接用来出工程图，只要根据实际载荷调整材质和热处理要求就行，比如重载工况下链轮可以选40Cr调质齿面高频淬火，硬度达到HRC45-50，链条选20Mn2材质淬火处理，就能满足大部分牵引输送的需求。

安装的时候还要注意，链条的运行方向要和链轮的齿向匹配，不能反向运行，否则齿面的受力点不对，会加速磨损。如果是多链轮传动的话，要把每个链轮的共面度调整好，偏差不能超过1mm，否则链条会持续往一侧跑偏，和机架发生摩擦。日常维护的时候，要定期在链环的铰接位置滴注润滑油，不要把油涂到链轮和链环的啮合面上，否则会降低摩擦力，出现打滑的情况，尤其是重载牵引的工况，啮合面要保持干燥清洁，铰接点保持润滑，这样整套传动组件的使用寿命能达到3年以上，比不维护的情况长5-6倍。
