小型挖掘机倾斜式作业铲斗结构设计

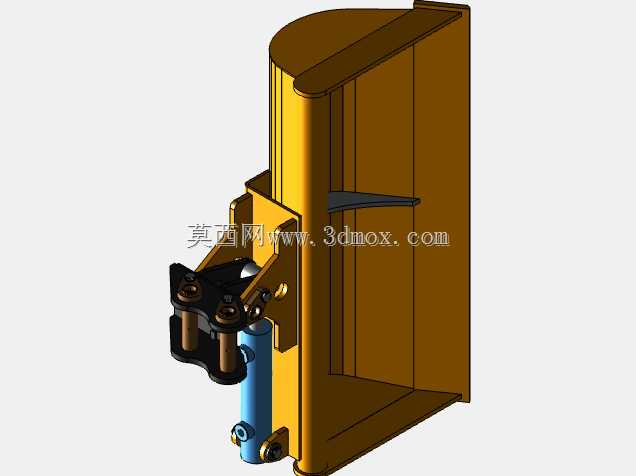

　　在小型土方作业、园林施工、狭小场地整平、边坡修形这类工况里，常规直连式挖斗受限于动臂斗杆的摆动角度，很难完成贴边修坡、沟槽侧壁清整、倾斜面找平这类作业，往往需要反复调整机身站位，不仅作业效率低，还容易因为机身频繁挪动破坏已完工的作业面，倾斜铲斗就是针对这类痛点开发的挖掘机属具。这套倾斜铲斗的结构核心是在铲斗和斗杆连接端集成了液压摆动执行结构，不需要改动原有挖掘机的斗杆、连杆安装位，直接替换原有标准铲斗即可完成适配，不需要对主机的液压管路做大规模改造，只需要从备用阀组引出两路控制油源接入铲斗的摆动油缸，就能实现铲斗相对于斗杆安装轴线的左右倾斜摆动，倾斜角度覆盖正负45度区间，足够应对绝大多数边坡修整、斜槽开挖的角度需求。

　　从结构布局来看，铲斗主体采用弧形切削板加侧刃板的焊接结构，斗腔的开口宽度、深度比例针对1.5-3吨级迷你挖掘机的斗杆挖掘力做了匹配，避免因为斗容过大导致主机过载，同时斗腔内部做了顺滑的弧形过渡，减少粘土附着，提升卸土流畅度。连接端的铰接点间距、销轴直径完全匹配对应吨位迷你挖掘机的斗杆端安装尺寸，安装时不需要额外加工转接板，直接穿入原有销轴、连接好连杆就能完成装配，安装边界上，铲斗在最大倾斜角度下，和斗杆、连杆的最小安全间隙预留了15mm以上，避免作业过程中出现结构干涉。倾斜驱动采用单油缸横置的布局，油缸两端通过球面铰接分别连接铲斗本体和连接架，球面铰接可以抵消作业过程中产生的侧向载荷，避免油缸承受径向力导致密封件过早损坏，油缸的进出油口设置了防碰撞保护槽，避免作业过程中碎石、土体磕碰损坏油管接头。铲斗的切削刃采用可更换的耐磨板设计，磨损后不需要整体更换铲斗，只需要拆卸固定螺栓更换切削板即可，大幅降低后期使用维护成本，侧刃板同样做了加厚耐磨处理，应对侧壁刮削作业时的磨损。

　　在实际作业场景中，这套倾斜铲斗可以在机身不移动的情况下，通过倾斜调整斗口角度，完成道路边坡的斜面修整、建筑地基的斜槽开挖、园林绿化里的地形塑造、地下管线铺设时的沟槽侧壁整平作业，相比使用标准铲斗反复调整机身，作业效率能提升40%以上，同时能更好的控制作业面的平整度，减少后续人工修整的工作量。设计过程中针对铰接部位做了应力集中优化，所有铰接孔位置都做了镶套处理，衬套采用自润滑铜套材质，减少日常打黄油的维护频次，同时能承受挖掘作业时的冲击载荷，连接架的板材厚度根据对应主机的最大挖掘力做了等强度设计，在保证结构强度足够的前提下尽可能控制整体重量，避免因为属具过重导致主机前端载荷过大，影响作业稳定性。

　　斗齿的安装间距和突出高度针对小型挖掘机的作业特性做了调整，斗齿突出切削板的长度控制在合理范围，既能保证切入土体的穿透力，又不会因为斗齿过长导致整平作业时留下明显齿痕，在进行精细整平作业时，也可以快速拆卸斗齿，直接用切削板进行刮平作业。液压管路的布置沿着连接架的内侧走线，所有外露管路都加装了钢制保护罩，避免作业过程中被落石砸坏、被土体刮蹭，管路接头采用标准液压快换接头，和主机管路连接时不需要额外加工接头，提升装配效率。整体结构没有采用复杂的多连杆摆动机构，结构件数量少，后期故障点少，适合小型挖掘机在户外复杂工况下长期使用，维护难度低，普通的工程机械维修人员就能完成日常的保养和易损件更换。
