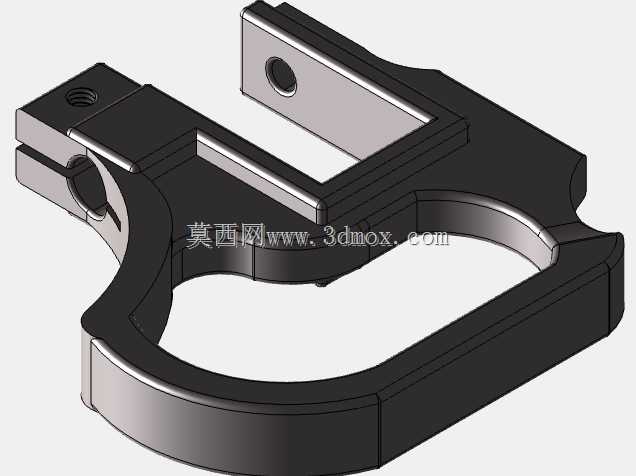

手持式测厚仪C型架操作手柄结构

　　在薄膜、纸张、金属箔材、橡胶片材等卷材与片材的生产现场质检环节，手持接触式厚度检测是出货前抽检、制程巡检最常用的检测手段，这类检测场景不需要复杂的在线测厚设备，依赖操作人员手持量仪完成单点快速测量，对量仪的手持握持手感、测量时的施力稳定性有很高要求，本次建模的测厚仪手柄结构，就是针对这类手持检测场景设计的承载主体。从实际使用场景来看，这类手柄需要适配百分表类指示表头的安装，同时要形成稳定的C型测量喉深，保证测量时被测材料可以顺利伸入上下测头之间，不会因为架体开口不足导致测量位置受限。

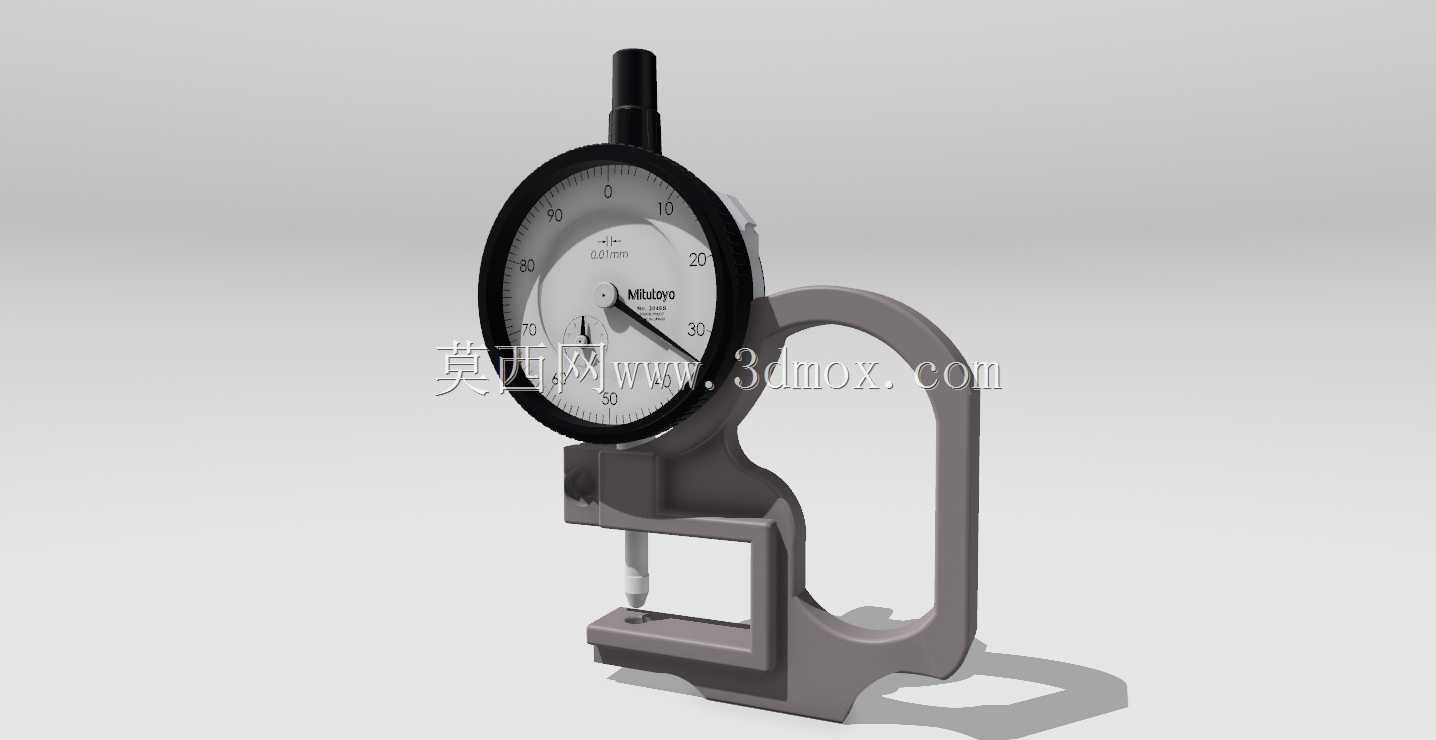

　　设计过程中首先考虑的是握持受力的合理性，操作人员单手握持架体时，虎口位置贴合架体的弧形过渡段，手指自然收拢在架体下方的平直段，测量时施加的按压力可以顺着架体传导到上测头的压杆位置，不会出现架体偏斜导致的测量力不均问题。架体的C型开口尺寸经过实际工况验证，喉深控制在常规手持测厚仪的通用范围内，既可以满足宽度100mm以内的片材边缘测量需求，也不会因为喉深过大导致架体刚性不足，测量时出现架体形变影响读数精度。表头安装位设计在C型架的上悬臂顶端，采用标准的百分表安装孔位，适配市面上多数通用型百分表、千分表的装夹，安装孔的同轴度与上测头导孔保持严格同轴，保证测杆上下移动时没有卡滞，测量力可以均匀传递到被测工件表面。

　　下测头的安装平台设计为平面结构，与上测头的测量端面保持平行，平行度公差控制在量具要求的范围内，避免因为测头端面倾斜导致的厚度测量误差。架体的壁厚设计经过刚性校核，在满足整体轻量化、长时间手持不累的前提下，保证悬臂位置在最大测量力下的形变量控制在微米级，不会因为架体变形引入额外的测量误差。手柄的外轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，一方面是避免操作人员手持时被棱角划伤，另一方面也可以减少应力集中，提升架体的抗摔抗形变能力，适配生产现场偶尔出现的磕碰场景。从安装边界来看，整个架体的外形尺寸适配常规手持操作的范围，整体重量控制在单手可长时间持握的区间，不会因为过重导致操作人员巡检时手臂疲劳。

　　上悬臂的导套位置预留了足够的测杆行程空间，可以适配不同量程的指示表头安装，不需要额外修改架体结构。架体后侧的弧形握持面做了贴合手掌弧度的造型设计，握持时手掌与架体的接触面积更大，压强更小，长时间使用不会出现硌手的问题。在实际质检场景中，这类手柄结构的测厚仪可以快速完成不同位置的厚度抽检，操作人员只需要单手握持，拇指按压测头提升按键就可以将被测材料放入测头之间，松开后测头自然下压接触工件，直接读取表头上的数值即可完成测量，不需要复杂的操作流程，非常适合生产现场的快速检测需求。设计时还考虑了不同使用习惯的操作人员需求，架体的左右两侧没有突出的结构，不管是左手还是右手握持都可以获得相同的操作手感，不会出现单侧突出结构硌手的问题。测头位置的开口设计可以方便观察被测点的位置，操作人员可以直观看到测头压在材料的具体位置，避免因为测量点偏移导致的检测数据失真。架体的底部平面做了平整处理，临时放置在工作台面上时不会倾倒，避免表头磕碰损坏。整个结构没有多余的复杂零件，主体为一体化的架体结构，加工难度低，后续维护只需要定期清洁测杆导套、更换磨损的测头即可，不需要复杂的拆解维护，非常适合工业现场的粗放使用环境。
