食品加工用立式糖料搅拌混合装置

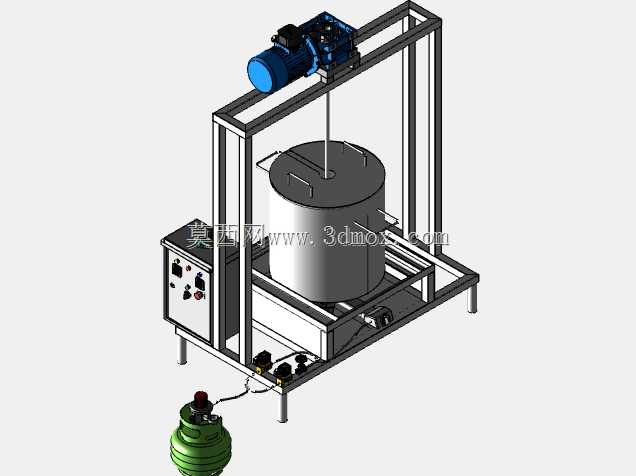

这套立式搅拌混合装置主要面向食糖加工场景设计，可完成糖粉、糖浆及其他粉状、膏状糖基物料的均匀混合作业，在糖果生产、固体饮料配料、烘焙原料预处理等工段都有明确的应用空间。从结构布局来看，设备采用方管焊接成型的门式机架作为承载主体，搅拌驱动单元固定在机架顶部横梁位置，搅拌轴垂直向下伸入下方的圆柱型搅拌料桶内，料桶通过底部托架承托固定在机架底座上，电控箱体集成在机架左侧立柱位置，外接的气动执行元件通过管路连接至机架底部的阀组区域，整体布局紧凑，没有多余的外凸结构，能有效减少生产车间的占地占用。

设计阶段首先考虑的是食糖物料的特性，糖粉本身流动性较好但容易出现结团现象，高浓度糖浆则具备一定黏度，因此搅拌轴的桨叶构型采用了适配中低粘度物料的折叶涡轮结构，运行时既能形成轴向的物料上下循环流，也能产生足够的径向剪切力打散结团的糖粉，保证不同批次、不同粒度的糖料混合均匀度偏差控制在工艺允许范围内。驱动单元选用减速电机直连搅拌轴的传动方案，省去了中间皮带、链轮传动的冗余结构，既降低了传动环节的能耗损失，也减少了日常维护的点位，减速电机的输出转速匹配糖料混合的常用线速度区间，避免转速过高导致糖粉飞扬、或是转速过低造成混合周期过长的问题。

安装边界方面，机架底部的四个支脚为可调式结构，可根据车间地面的平整度调整水平度，调整行程满足常规工业地坪的高差补偿需求，设备整体的横向宽度、纵向深度与高度尺寸适配常规食品生产车间的设备进场通道，不需要额外拆解主体结构就能完成车间内的转运与就位。料桶采用敞口带提手的设计，方便混合完成后人工清理桶内残留物料，也可根据生产需求更换不同容积的配套料桶，桶体与搅拌轴的同轴度通过顶部横梁的定位止口保证，安装时不需要反复调整对中，能快速完成料桶的就位固定。

电控部分的操作面板设置在机架左侧的箱体上，集成了启动、停止、急停以及运行状态指示元件，接线全部走机架方管的内部腔体，外部没有裸露的线缆，既符合食品生产区域的卫生清洁要求，也能避免生产过程中物料泼溅、人员剐蹭造成的线路损坏。机架底部预留的阀组安装位可配套接入气动出料控制组件，混合完成的糖料可通过料桶底部的出料口直接输送至下一道工序的输送设备上，不需要额外人工倒料，降低操作人员的劳动强度。

从三维建模的细节来看，这套装置的所有结构件都做了符合实际加工工艺的特征处理，方管机架的焊接处预留了焊角特征，减速电机的安装座设置了加强筋结构，搅拌轴与驱动端的连接做了键传动的细节还原，电控箱上的按钮、指示灯都按照实际元件的尺寸比例建模，甚至底部外接的气动元件的管路接头、走线方向都做了写实还原，能直接用于设备的装配示意、生产前的布局模拟，也可作为同类搅拌设备设计的参考蓝本，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。在设备选型阶段，也可通过该三维模型直接核对设备与周边配套设备的空间干涉情况，提前预判安装、运维阶段的操作空间是否充足，比如料桶提手的操作空间、电控箱门的开启角度、减速电机的维护拆装空间都在模型里做了准确的还原，不需要到现场实测就能完成初步的布局规划。
