工业级监视器可调式安装固定支架结构

这款监视器安装支架主要面向工业现场监控点位布设、设备工位可视化终端固定、生产线状态显示屏挂载等场景使用，区别于民用级简易壁挂支架，其结构设计充分考虑工业场景下的频繁调整需求、重载承载能力以及复杂安装面的适配性。从实际使用场景来看，这类支架常应用在自动化产线旁的操作工位，用来固定生产状态监控显示屏，方便操作人员实时查看设备运行参数；也会用在设备巡检点位，挂载工业监视器对准关键传动部位、易故障点位，实现设备运行状态的可视化监控；部分实验室测试工位也会采用这类支架固定图像采集终端，配合测试设备完成动态数据的采集记录。

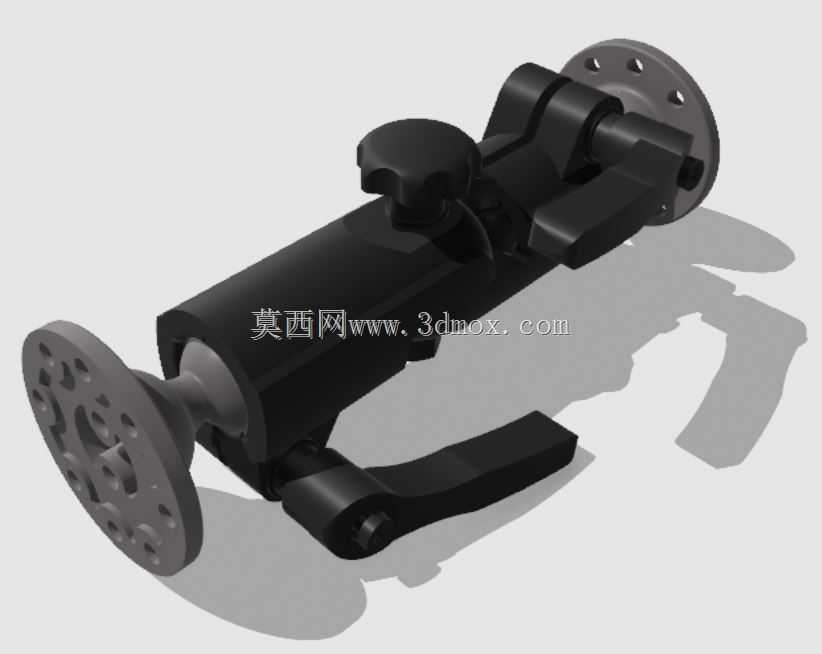

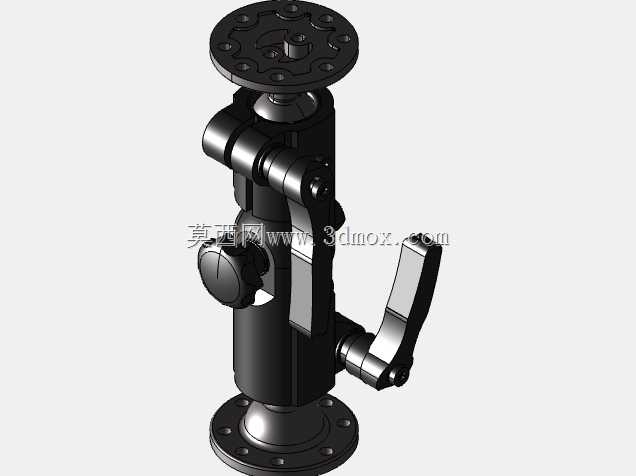

从功能特性上看，支架采用双法兰盘安装基面设计，两端的法兰面均预留了多组均匀分布的安装孔位，一端可固定在墙面、设备机架、型材立柱等安装基体上，另一端用来连接监视器背部的标准安装挂点，法兰孔位的排布兼容主流工业监视器的安装孔距，无需额外加工转接板即可完成适配。支架中间的连接主体集成了多轴可调结构，搭配侧面的快拆锁紧旋钮，可实现水平方向360度旋转、俯仰角度正负45度调节，调整到位后只需旋紧旋钮即可完成位置锁定，锁紧机构采用楔形压紧结构，锁紧后不会出现角度滑移、支架下坠的问题，即使挂载重量较大的工业监视器，长期使用也能保持位置稳定。支架的夹臂结构做了加强筋设计，在降低整体重量的同时保证结构刚性，避免调整角度时出现结构形变，影响安装精度。

从设计思路层面拆解，这款支架的结构优先考虑安装适配性与调节便捷性，两端法兰的安装孔采用长圆孔与圆孔组合的排布方式，可补偿安装基体上的孔位加工误差，降低现场安装的对位难度，即使安装面的预埋孔位存在1-2mm的位置偏差，也能顺利完成固定，无需重新扩孔。中间的转动关节采用阻尼衬套设计，未锁紧时可保持悬停状态，方便单人完成监视器的角度调整，不需要额外托举设备即可完成对位操作，大幅降低现场安装的人力成本。锁紧旋钮的尺寸做了加大处理，操作人员佩戴劳保手套也能顺利完成旋紧、松开操作，符合工业场景的操作习惯，不需要借助额外工具即可完成角度调整。支架的所有活动关节处都设计了限位结构，调整角度时不会出现过度转动拉扯线缆的问题，可保护监视器的连接线缆不会因反复弯折出现破损。

关于安装边界与尺寸适配，支架两端法兰的直径为80mm，法兰面厚度8mm，单组法兰上设置了6个安装孔，可适配M6、M8两种规格的安装螺栓，适配的安装基体厚度范围在3mm到20mm之间，无论是薄壁型材机架还是厚重的混凝土墙面都能完成固定。支架整体收拢状态下的长度为180mm，完全展开调整到最大角度时的横向伸出距离为220mm，可满足监视器离墙安装的空间需求，预留出足够的线缆走线空间，也能避开安装面上的凸起结构。支架可承载的监视器重量范围在0.5kg到8kg之间，适配7寸到21寸的工业监视器、小型显示屏、图像采集终端，安装完成后监视器与安装面之间的最小间隙为20mm，最大间隙可达120mm，可根据现场走线需求、散热需求调整安装间距。支架的所有外露棱角都做了倒圆角处理，安装调整过程中不会划伤操作人员，也不会刮蹭监视器的外壳涂层，表面采用黑色氧化处理，具备基础的防锈防腐蚀能力，可适应车间内的多尘、少量油污的使用环境，长期使用不会出现表面锈蚀掉漆的问题。
