以太网布线用3D打印电缆梳理线结构

在弱电布线、机柜内部线缆整理、桌面以太网线路排布场景中，多根网线并行时容易出现交叉缠绕、走线杂乱的问题，不仅影响后续线路排查维护，还可能因线缆弯折半径过小导致线芯受损、信号传输稳定性下降，这款电缆梳正是针对这类布线痛点设计的专用理线构件。

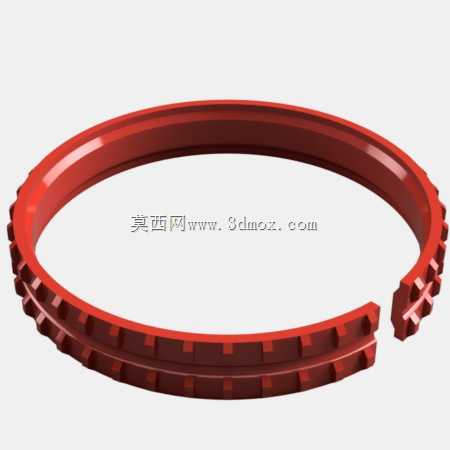

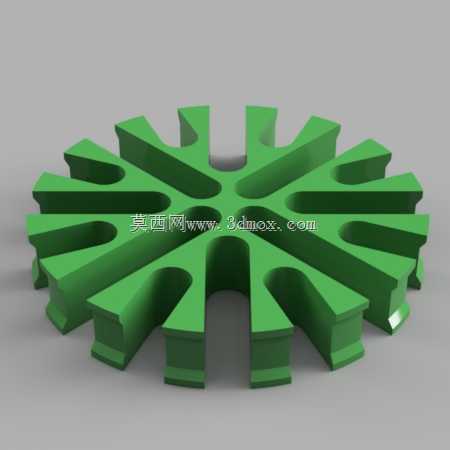

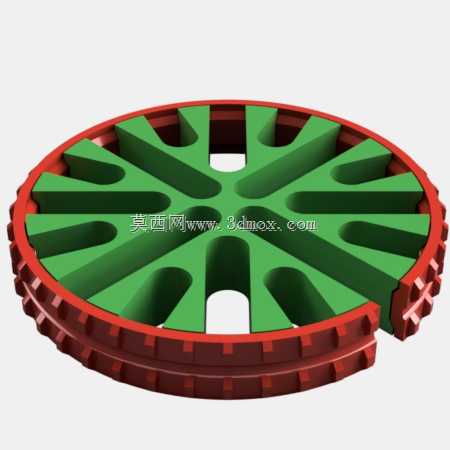

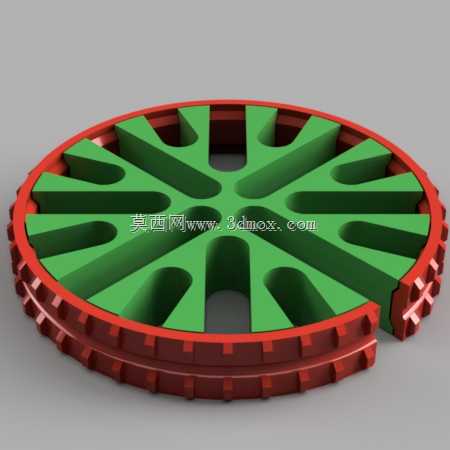

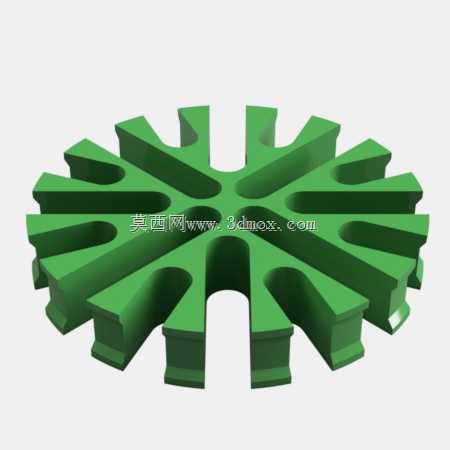

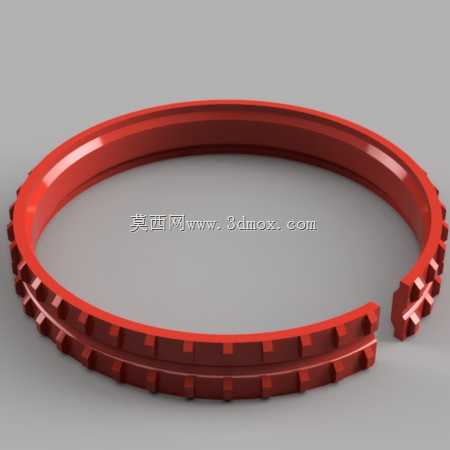

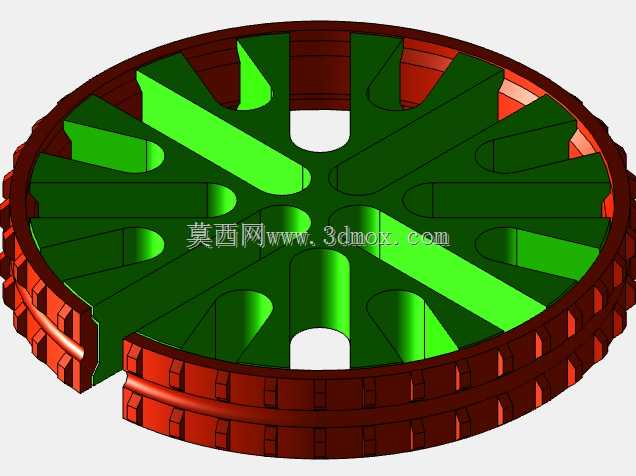

从功能特性来看，该构件采用轮辐式分槽结构，沿圆周均匀分布12个独立的线缆容置槽，每个槽位的弧度与超五类、六类常规以太网网线的外径匹配，单槽可容纳1根标准网线，能够将并行的多根网线逐一分隔固定，避免线缆之间相互挤压、错位。构件外圈设置了带齿状凸起的限位边框，一方面可以对放入槽内的线缆起到侧向约束作用，防止线缆从槽位侧边滑出，另一方面齿状结构也增加了构件与安装接触面的摩擦力，在平放使用时不易出现滑移。构件采用分体式拼接设计，图中可见的开口结构支持从线缆中段直接卡入安装，无需提前将线缆端部穿入构件，对于已经布设完成的线路整改场景十分友好，不需要重新穿线就能完成理线作业。

设计思路上，这款电缆梳完全围绕3D打印工艺的成型特点做了适配，所有结构均采用无悬空的自支撑角度设计，槽位之间的支撑筋厚度均匀，打印过程中不需要额外添加支撑材料，既减少了打印耗材的浪费，也避免了去除支撑时对构件表面造成的损伤，能够直接打印后投入使用。分槽的间距经过反复调整，既保证了相邻线缆之间留有足够的散热间隙，避免多根网线长时间满负载工作时热量堆积，也控制了构件的整体外径，不会占用过多的布线空间。槽位的内壁做了微小的圆角过渡，没有尖锐棱角，卡入线缆时不会划伤网线的外绝缘层，能够保障线缆的绝缘性能不受损伤。

从安装边界与尺寸适配来看，这款电缆梳的整体外径适配常规机柜理线架的安装间距，既可以单独平放使用，整理桌面或设备端的零散网线，也可以多个串联拼接，整理长距离并行的多组网线。构件的厚度控制在15mm以内，安装后不会突出于机柜理线层的边界，不会影响机柜柜门的正常闭合。槽位的内径适配直径5mm至6.5mm的常规以太网网线，也可兼容同直径的其他弱电线缆，比如电话线、直流供电线等，适用场景有一定的拓展空间。构件中心预留了圆形的安装孔位，需要固定安装时，可以通过中心孔穿入扎带或者螺丝，将电缆梳固定在理线架、墙面或者设备壳体上，避免构件受线缆拉扯时移位。

实际使用过程中，这类3D打印的电缆梳相比传统的塑料理线夹，灵活性更强，可以根据实际布线的线缆数量，灵活选择对应槽数的构件，也可以将多个电缆梳组合使用，满足不同数量线缆的整理需求。相比扎带直接捆扎的理线方式，电缆梳的分槽设计能够让每根线缆独立排布，后续需要更换或者调整某一根线缆时，不需要解开所有扎带，直接将对应线缆从槽位取出即可，大幅降低了后期线路维护的工作量。同时，均匀排布的线缆走线更加规整，也能提升布线作业的工艺美观度，在对布线整洁度有要求的机房、办公区布线场景中，能够有效提升施工的标准化程度。
