剖分式立式滑动轴承支撑座结构设计

　　做轴系支撑设计的时候，很多新手容易忽略安装维护的便利性，上来就选整体式轴承座，等到后期拆换轴瓦、调整轴系同轴度的时候，才发现要把整根轴连带端侧的传动轮、联轴器全部拆下来才能操作，在连续生产的产线上，这种拆装带来的停机损失往往远高于零件本身的成本。这次做的这款立式剖分轴承座，就是针对这类需要频繁维护、轴上预装零件多的传动场景设计的，从安装逻辑到结构细节，都是顺着现场装配的实际需求倒推的。

　　先讲实际用的场景，这类轴承座最常出现在中小型输送线的主动辊支撑、小型风机的主轴固定、农用机械的传动轴支撑位，还有一些轻工设备的中间传动轴点位，这些场景的共性是轴系转速不算极高，径向载荷占主导，轴向载荷较小，同时现场维护空间有限，不具备大规模拆解轴系的条件。比如包装线的输送辊，两端如果用整体式轴承座，一旦轴瓦磨损要更换，得把辊子整条抽出来，周围的护板、导向条都得拆，少说得折腾两三个小时，用这种剖分式的结构，只要把上盖的两个锁紧螺母松开，拿掉上盖和上轴瓦就能直接更换，整个过程不用动轴的位置，也不用拆轴端的链轮或者带轮，熟练的维修工二十分钟就能搞定，对连续生产的产线来说，这点效率提升非常实在。

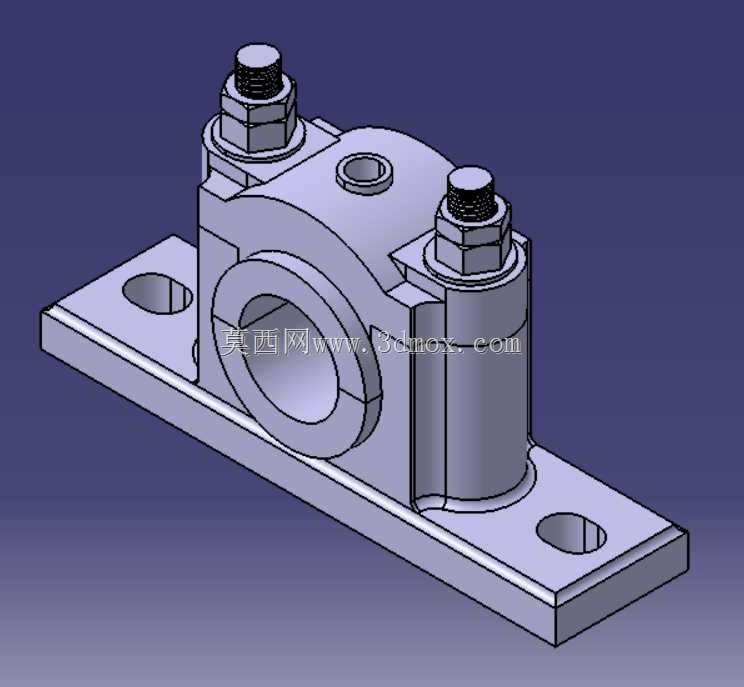

　　从功能特性来说，这个结构的核心是上下剖分的座体配合双螺栓锁紧，底座做了长圆形的安装孔，不是常见的圆孔，这是特意留的安装调整余量——现场安装的时候，轴系的同轴度很难一次就对准，长圆孔允许座体在安装平面上沿着垂直于轴的方向微调，等两边的轴承座都和轴的中心对齐之后，再把安装螺栓拧紧锁死，避免因为安装偏差导致轴瓦偏磨，提前出现失效。上盖顶部留了一个小的螺纹孔，这个位置是用来装注油杯的，很多人建模的时候容易漏掉这个细节，实际使用的时候，滑动轴承需要定期加注润滑脂，这个油孔直接连通轴瓦的储油槽，不用拆盖就能完成日常润滑维护，能大幅延长保养周期。两侧的锁紧螺栓用的是双螺母防松结构，不是单螺母加弹垫，因为轴承座在运行的时候会持续承受轴转动带来的振动，单螺母加弹垫的防松效果在长期振动下容易失效，双螺母的对顶锁紧结构能在不增加额外防松零件的前提下，保证上盖和底座的夹紧力长期稳定，不会因为螺栓松动导致轴系跳动变大。

　　设计思路上，我没有刻意追求轻量化，毕竟这类支撑件首先要保证的是刚性，底座的厚度、螺栓座的加强筋都是按照常规径向载荷的1.5倍安全系数做的，避免运行过程中座体变形导致轴颈偏斜。轴瓦的安装位做了定位止口，上下座合模的时候有精准的定位，不会出现上下轴瓦错位的情况，要知道如果轴瓦错位，轴和轴瓦的接触面积会大幅减小，局部压强飙升，很容易出现烧瓦的故障。另外两个安装螺栓的位置特意做了下沉的凸台，一方面是增加螺栓连接位置的局部刚性，避免拧紧螺母的时候把座体的接触面压变形，另一方面也能给螺母留出足够的扳手操作空间，现场装配的时候不用找特殊的薄壁套筒，普通的开口扳手就能完成锁紧操作。

　　再讲安装边界的尺寸逻辑，底座的两个安装孔中心距是按照常用的安装型材规格匹配的，不管是装在槽钢机架上还是方管焊接的机架上，都能直接对准孔位，不用现场重新打孔。轴承孔的中心高是按照同规格标准轴承座的中心高做的，替换现有设备上的旧轴承座的时候，不用调整轴的高度，也不用改动其他传动零件的位置，能直接互换。整个座体的外形轮廓没有做多余的尖角，所有棱边都做了铸造圆角，一方面符合铸造工艺的要求，避免铸件出现应力集中开裂的问题，另一方面也能避免安装的时候划伤操作人员。轴瓦的配合面预留了合适的公差带，安装的时候轴瓦能顺利敲入座体，同时工作的时候不会跟着轴一起转动，避免座体被磨损。

　　很多人做这类标准件建模的时候，容易照着现成的模型抄，却不去想每个结构背后的工程逻辑，比如为什么上盖的螺栓要放在轴承孔的两侧而不是正上方，为什么安装孔要做成长圆孔而不是圆孔，为什么油孔要开在顶部正中间，这些细节都不是凭空来的，都是几十年现场使用经验攒下来的结构，每一处设计都对应着实际使用中的某个痛点。做机械设计从来不是画个好看的外形就行，所有的结构都要服务于实际装配、维护、使用的全流程需求，哪怕是一个看起来很简单的轴承座，里面藏着的工程细节也值得反复琢磨。
