4mm厚钣金260度大开口重载铰链结构

日常做设备结构设计时，经常会遇到需要大角度开合的防护门、检修舱门场景，常规180度开合的铰链往往无法满足全开后避让操作空间的需求，这款4mm厚钣金成型的260度开口铰链，就是针对这类大角度开合需求开发的连接件。从实际应用场景来看，这类铰链常被用在户外箱式设备的侧开检修门、重型钣金机柜的外开门、工程车辆的工具舱门，以及部分需要门板完全贴合侧壁来让出作业通道的设备结构上，相比普通合页，它能让门板转动到接近与安装面平行的位置，不会在检修时因为门板突出形成磕碰障碍，也能减少开门后占用的侧向空间，适合在安装空间局促、开门后需要预留完整通行或操作通道的场合使用。

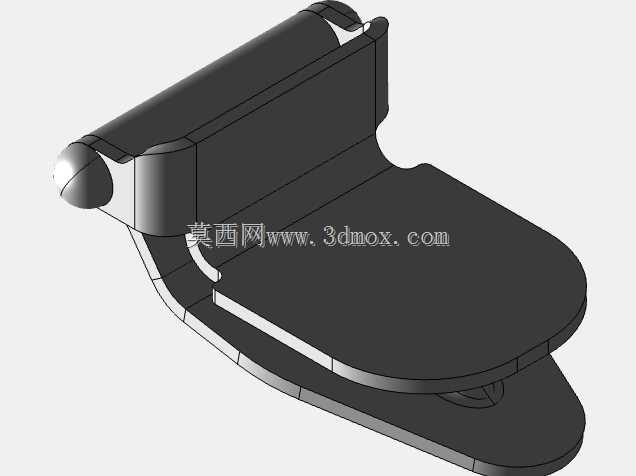

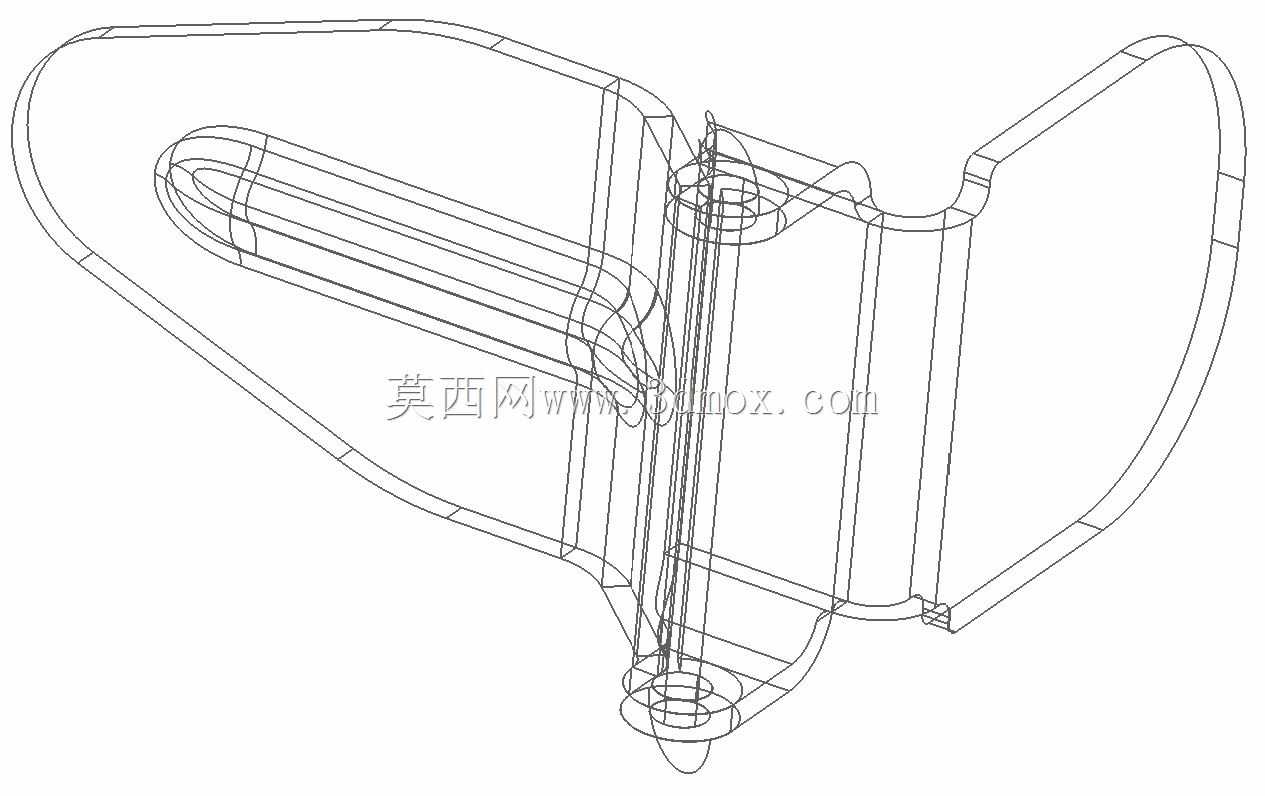

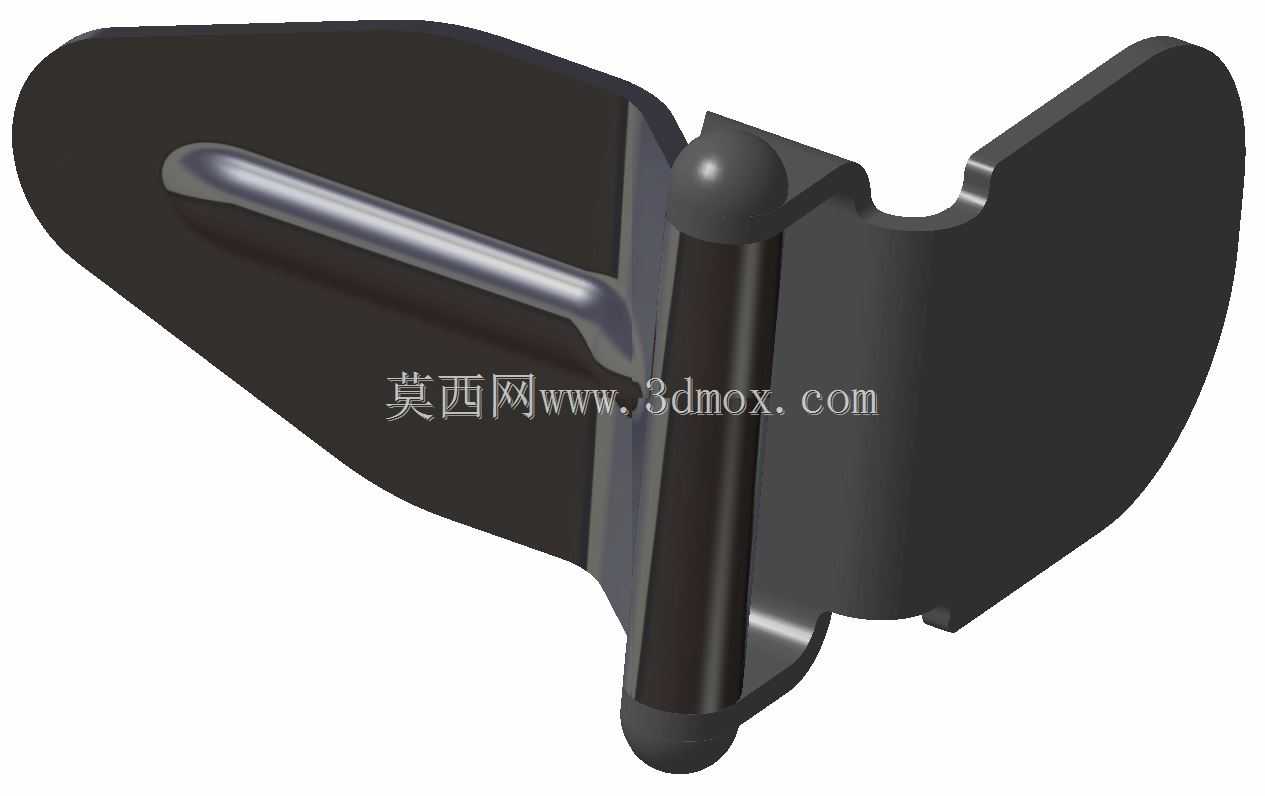

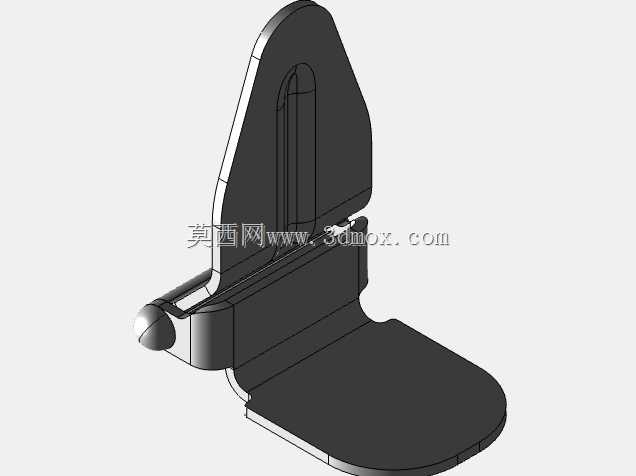

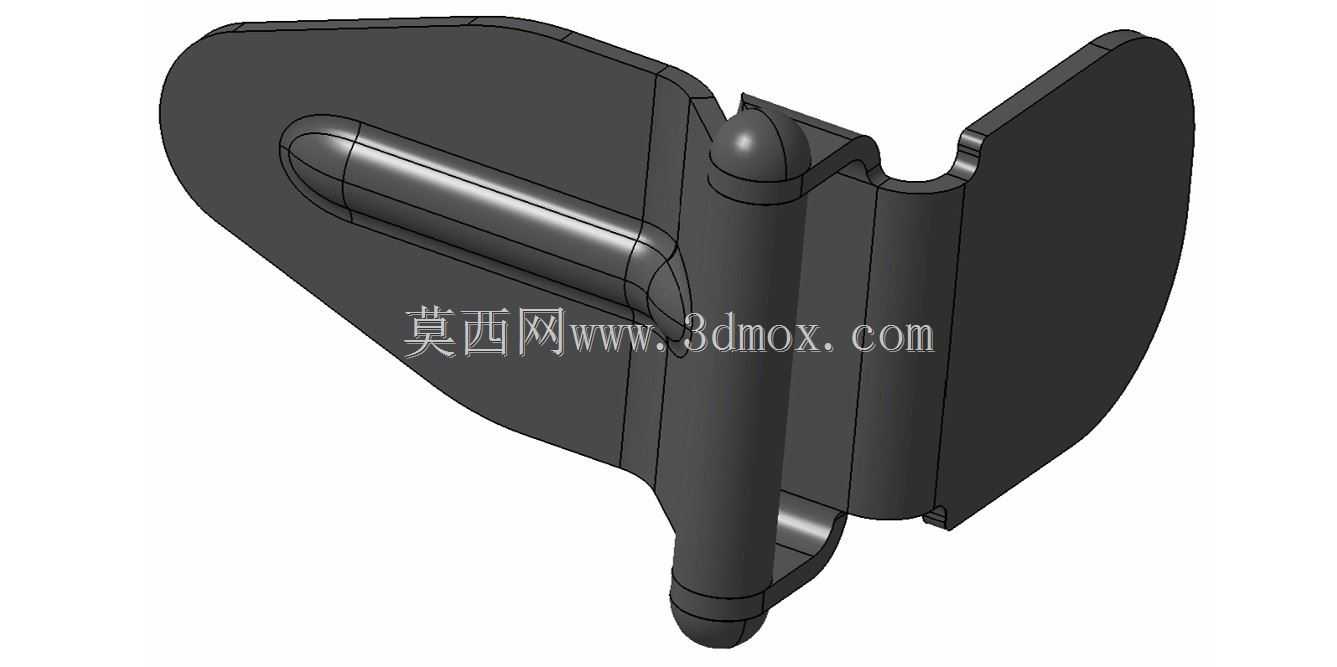

从功能特性上看，这款铰链采用4mm厚度的钣金作为基材，整体通过冲压折弯成型，没有多余的拼接焊缝，结构强度足够支撑重型钣金门板的重量，日常使用中不会因为频繁开合出现连接位变形的问题。铰链的转轴部位做了全包式的卷边结构，转轴两端做了圆头收边处理，既避免了转轴端部划手的安全隐患，也能防止转轴在长期转动过程中从卷边孔位脱出，提升了长期使用的可靠性。两个安装翼片分别对应门板和安装基座的固定面，翼片边缘做了圆弧过渡处理，没有尖锐的冲压毛边，安装时不会划伤操作人员，也不会在门板开合过程中剐蹭相邻的结构件。

设计思路上，这款铰链没有采用复杂的分体组装结构，完全依托钣金冲压折弯工艺实现整体成型，零件数量少，加工工序短，适合批量生产时控制成本。260度的开合角度是经过转动干涉校验的，在最大开合角度下，两个安装翼片不会出现硬接触碰撞，转轴的转动间隙控制在合理范围内，既不会因为间隙过大出现门板晃动，也不会因为间隙过小导致转动卡滞。铰链的安装面做了平整化处理，固定时不需要额外加调整垫片就能和门板、基座表面完全贴合，避免安装后出现应力集中导致的钣金变形。

从安装边界来看，这款铰链的两个翼片轮廓做了异形切边处理，在靠近转轴的位置做了让位缺口，安装时不需要在门板或基座上开额外的让位槽，直接贴合平面固定即可。固定孔位的间距经过匹配常规钣金机柜的安装孔距设计，适配常用的M5、M6规格的固定螺丝，安装时不需要额外重新打孔适配。转动过程中，铰链的外轮廓不会超出安装翼片的边界范围，在门板闭合状态下，铰链整体突出安装面的尺寸很小，不会影响设备整体的外观平整度，也不会因为突出部分勾挂线缆或者操作人员的衣物。

实际选型使用时，需要注意根据门板的重量匹配对应数量的铰链，单副这款4mm钣金铰链的静态承重可以满足常规10kg以内的钣金门板使用，如果门板重量更大，可以通过增加铰链安装数量来分摊承重。由于是钣金一体成型结构，这款铰链的抗冲击性能比薄料冲压的普通合页更好，在有振动的设备上使用时，不容易出现转轴松动、翼片变形的问题，长期开合的使用寿命也更长。转动部位不需要额外添加润滑脂，依靠钣金卷边和转轴之间的金属配合就能实现顺畅转动，在粉尘较多的工业场景下使用时，也不会因为粉尘进入转动间隙导致卡滞，维护成本很低。
