50×50规格L型钣金电源安装支架

　　在低压配电、小型电子设备集成、工业控制柜体组装的现场作业里，这类L型折弯支架是解决小型电源类部件侧装、壁挂固定的核心连接件，很多现场安装人员在处理电源模块与安装基面存在垂直落差、需要避开基面走线或凸起结构的场景时，都会优先选用这类成型钣金件，避免现场临时裁切折弯带来的角度偏差、孔位错位问题。从实际使用场景来看，这类支架常被用在壁挂式控制箱内壁固定小型电源变压器、工控电源模块，也会在设备机架的型材转角处作为转接固定件，承接电源部件与机架的连接载荷，由于电源类部件本身自重不大，但长期运行存在微振动，支架的折弯强度与孔位匹配度直接影响部件的长期固定可靠性。

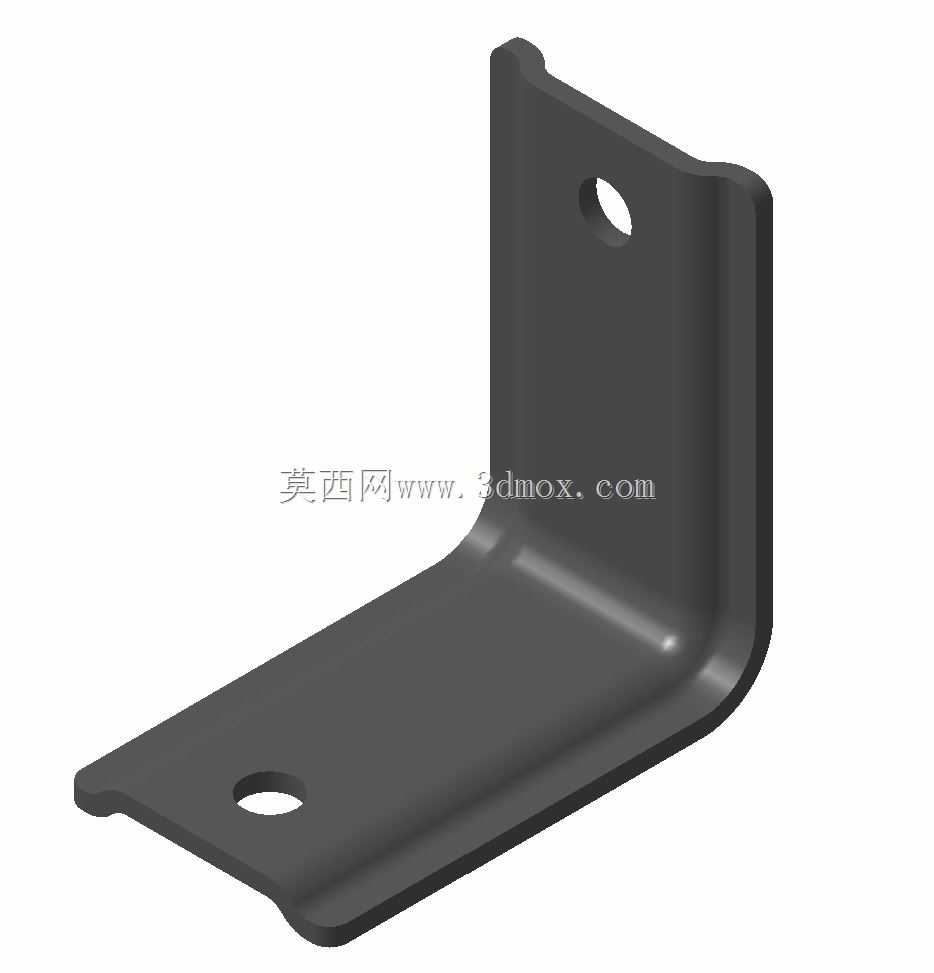

　　这款支架采用2mm厚度的冷轧钢板折弯成型，整体为90度直角L型结构，两个安装边的有效安装尺寸均为50mm，属于小规格安装支架范畴，适配安装面尺寸在50mm见方以内的小型电源类部件。设计阶段首先考虑的是折弯处的应力释放问题，常规直角折弯如果内R角过小，钣金折弯位置容易出现应力集中，在长期受载或者设备运输振动过程中出现折弯处开裂的问题，因此这款支架在折弯内角做了适配2mm板厚的圆角过渡，既保证了折弯角度的精准度，也消除了折弯位置的应力集中隐患。两个安装面上各开设一个圆形安装过孔，孔位距离各自安装边的边缘距离经过匹配计算，既保证安装时螺丝有足够的操作空间，也避免孔位距离边缘过近导致安装时板件边缘变形，同时孔位采用冲孔工艺一次成型，孔壁光滑无毛刺，适配M4-M5规格的常规安装螺丝，不需要现场二次扩孔处理。

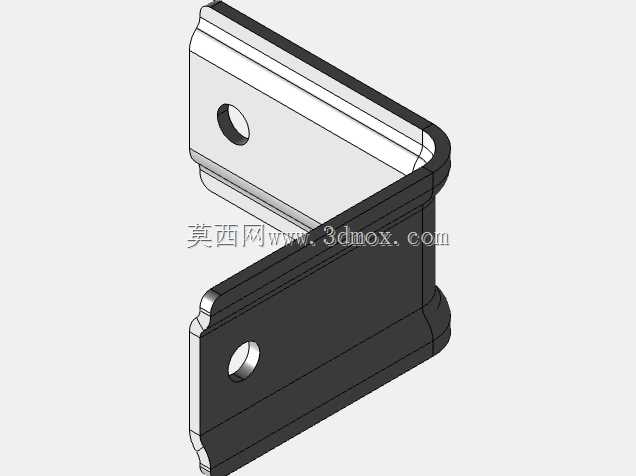

　　从安装边界来看，支架两个安装边的外边缘都做了小尺寸的折边处理，不是单纯的直角平板折弯，这个细节设计一方面是提升板件的整体刚性，2mm厚度的平板如果没有折边加强，在承受偏载时容易出现板面翘曲，增加边缘小折边后，板件的抗扭刚性可以提升40%以上，另一方面折边可以去除板件裁切后的锋利边缘，避免安装作业时划伤操作人员的手部，也不会在安装过程中刮伤相邻的线缆绝缘层。支架的两个安装面平面度控制在0.1mm以内，保证安装后电源部件与支架面完全贴合，不会出现局部悬空导致的固定应力，长期使用不会因为固定应力导致电源部件的外壳变形或者内部焊点松动。

　　在实际选型使用时，需要注意这款支架的载荷适配范围，由于整体尺寸较小，板厚为2mm，单支支架的额定静载荷在5kg以内，固定重量稍大的部件时可以采用两支支架对称布置的方式，分散载荷。安装基面如果是钣金机柜内壁，可以直接采用自攻螺丝固定，如果是铝型材机架面，可以配合型材滑块螺母进行安装，两个安装面的孔位通用度较高，不需要额外加工适配孔位。不同于现场自制的折弯件，这款支架的折弯角度公差控制在±0.5度以内，安装后不会因为角度偏差导致被固定的电源部件出现倾斜，影响接线操作或者部件散热。很多现场施工人员在做小部件固定时容易忽略支架的折弯精度，实际安装时如果支架角度存在偏差，强行拧紧螺丝会导致部件外壳承受额外的装配应力，长期运行后外壳开裂的故障时有发生，这类成型支架的精度控制可以完全规避这类问题。

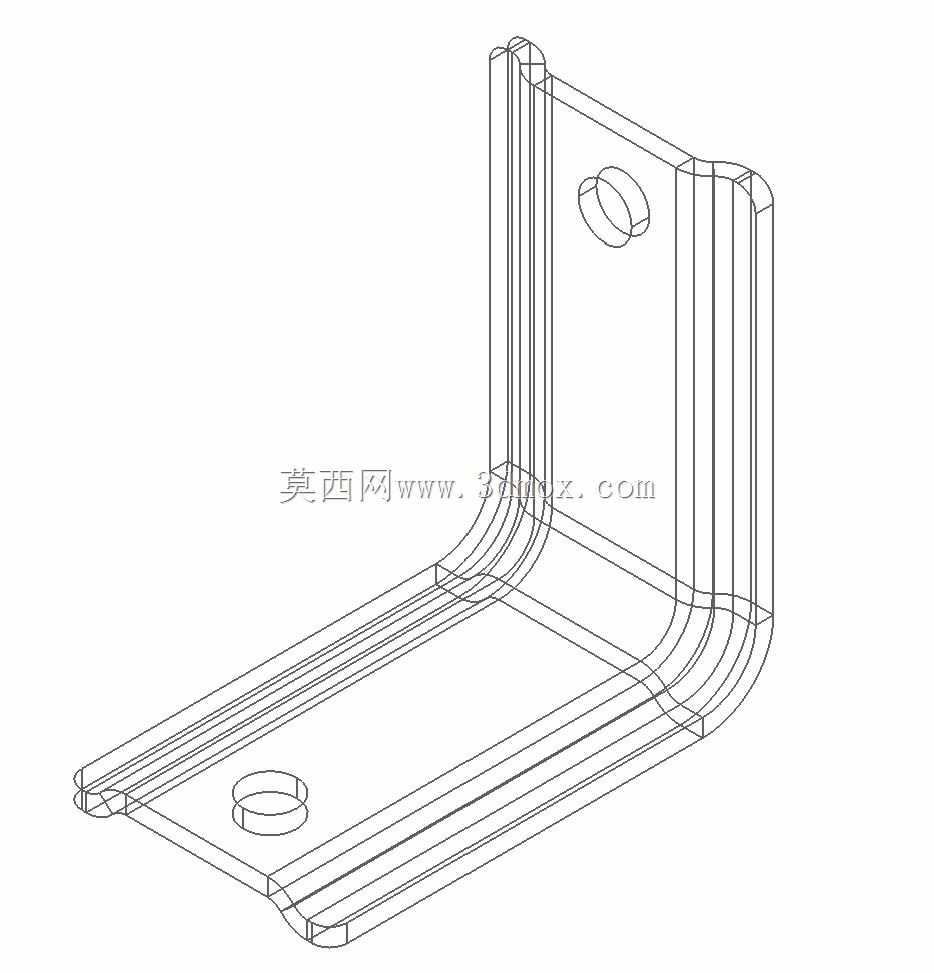

　　从结构设计的合理性来看，这款支架没有多余的结构设计，所有的结构特征都服务于安装固定与刚性提升，没有冗余的减重孔或者装饰性结构，一方面降低了钣金加工的工序复杂度，控制了制造成本，另一方面也避免了多余结构带来的积尘、线缆勾挂等问题，适配工业现场的复杂使用环境。支架的表面采用常规的喷塑处理，黑色涂层可以适配多数工业设备的内部配色，同时涂层的防锈能力可以满足常规工业车间的使用环境，不需要额外做表面防腐处理就可以长期使用。在三维建模过程中，这类钣金件的建模需要重点关注折弯系数的设置，2mm冷轧钢板的折弯系数要匹配实际加工参数，才能保证展开后的下料尺寸准确，加工出来的成品孔位与设计尺寸一致，不会出现折弯后孔位偏移的问题，建模时还要注意折边特征的折弯顺序，避免出现钣金特征冲突导致的展开错误，给后续的加工下料带来尺寸偏差。
