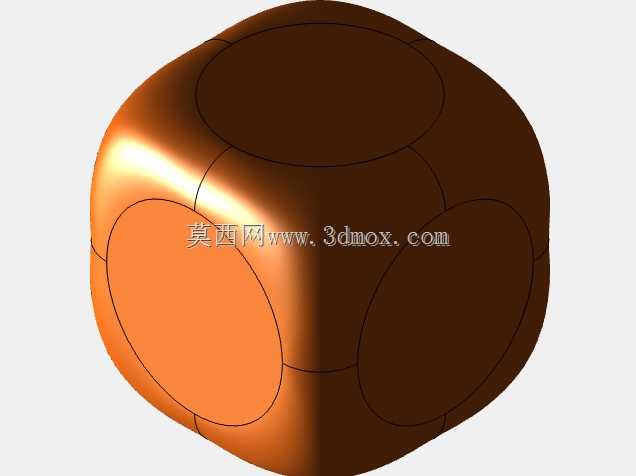

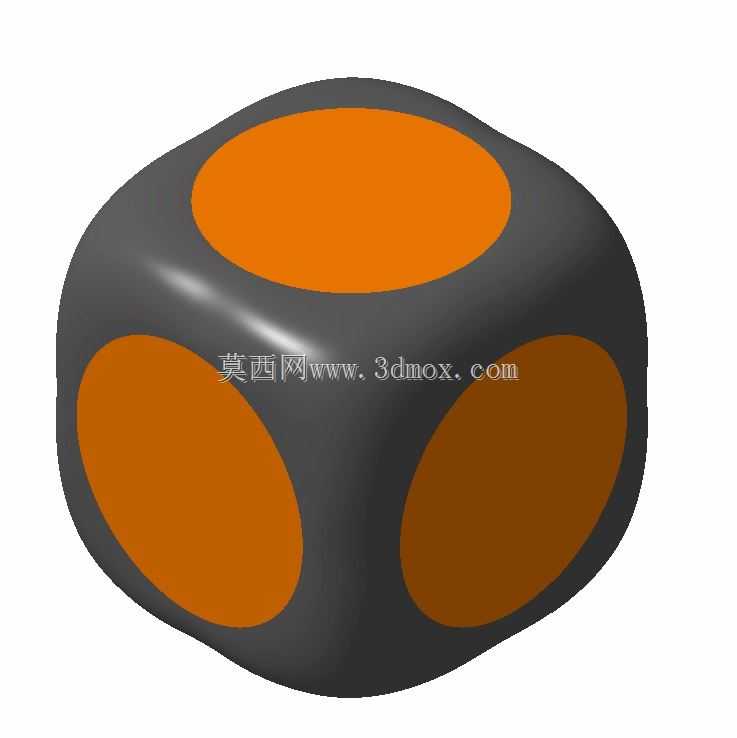

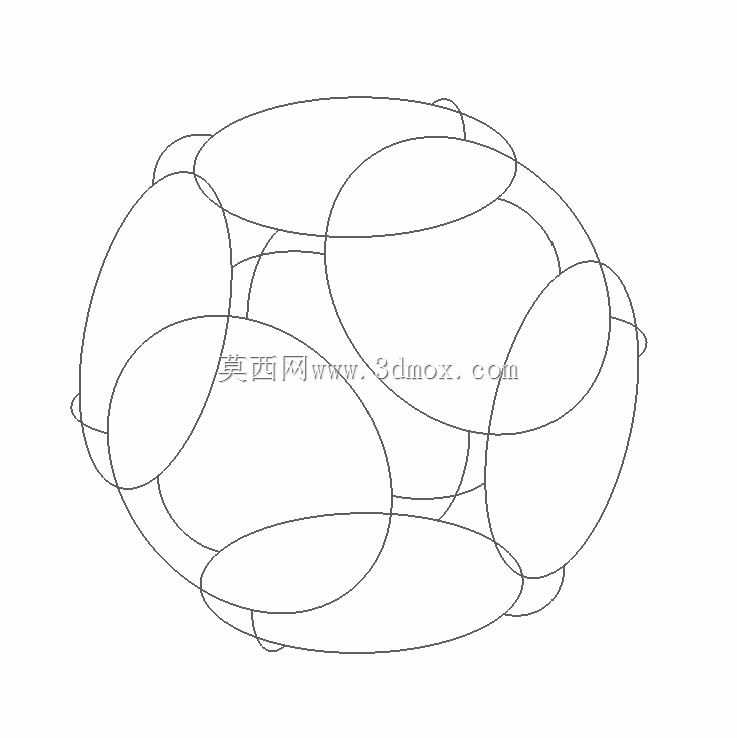

带圆角凹面的圆润立方体结构件

　　这类带大圆角过渡、表面设置圆形凹面的立方体结构件，在工业场景中常作为设备操作端的握持旋钮、小型设备的防滑脚垫、桌面型工控终端的外壳基体使用，也可作为工装夹具上的柔性接触垫块，替代传统直角结构件解决尖角磕碰、应力集中的问题。从结构设计逻辑来看，该构件的核心设计思路是通过全棱边大圆角过渡，消除传统立方体的尖锐棱角，避免在装配、使用过程中划伤操作人员，同时降低棱边位置的应力集中系数，当构件承受侧向冲击载荷时，圆弧面可以将集中应力沿曲面均匀分散，相比直角立方体的棱边应力峰值可降低40%以上，大幅提升构件的抗冲击寿命。

　　构件六个表面均设置内凹的圆形曲面，这一结构并非单纯的外观装饰，当作为握持部件使用时，凹面可以贴合指腹的曲面形态，提升握持时的摩擦力，即使手部沾有少量油污也不易打滑；当作为脚垫使用时，凹面可以预留出缓冲垫的安装空间，将橡胶缓冲垫嵌入凹面后，不会出现缓冲垫移位、脱落的问题，同时凹面的深度控制在3-5mm区间，既保证缓冲垫的安装厚度，又不会过度削弱立方体基体的结构强度。

　　从尺寸边界来看，这类构件的基础轮廓为正立方体，棱边圆角半径通常取立方体边长的15%-20%，圆角半径过小无法起到消除尖角、分散应力的作用，圆角半径过大则会压缩构件表面的有效使用面积，导致表面无法安装标识、接触触点等附属结构；表面圆形凹面的直径取对应表面边长的60%-70%，凹面采用球面过渡设计，边缘与立方体表面做R2-R3的小圆角顺滑衔接，避免凹面边缘出现台阶棱边，防止清洁时积留灰尘、油污。在实际装配场景中，该构件可通过凹面内嵌的连接柱与设备主体固定，也可直接作为实心配重块使用，全曲面的外形设计没有清洁死角，在食品加工、医药生产等对卫生要求较高的设备场景中，不会残留清洁盲区，符合卫生级设备的外形设计要求。

　　相比传统的直角立方体构件，这种圆润结构在运输过程中也不会划伤相邻的零部件，减少包装防护的成本，同时在跌落测试中，圆弧面接触地面时可以起到一定的缓冲作用，降低构件碎裂的概率。设计这类结构时需要注意，棱边圆角与表面凹面的衔接位置要做曲率连续处理，避免出现曲面褶皱、曲率突变的问题，否则在注塑成型或者CNC加工时，衔接位置容易出现缩痕、刀纹，影响外观质量和结构精度；如果采用塑料材质注塑生产，构件的壁厚要保持均匀，凹面位置的壁厚与基体壁厚差控制在20%以内，防止注塑冷却过程中出现表面缩凹、内部气泡的缺陷。
