50×50规格带加强筋L型钣金安装支架

　　在低压配电柜体内部的元器件固定场景里，这类直角折弯支架的使用频率远高于常规平直安装件，尤其是变压器、小型接线端子排这类需要与安装基面保持一定间隙、同时要抵消设备运行微振动的部件，L型结构的安装件能同时提供两个垂直方向的固定基准，不需要额外拼接角件就能完成基面与侧面的过渡连接。这款支架的两个安装臂长度均为50mm，板材厚度选用2mm的冷轧钢板，这个厚度参数是经过多场景验证的平衡值——如果板材过薄，在承载超过2kg的元器件时，折弯处会出现肉眼可见的形变，长期受振动影响还会产生金属疲劳裂纹；如果板材过厚，不仅折弯时需要更大的冲压力，折弯圆角处的应力集中系数会明显升高，安装时也会因为零件刚性过强，无法抵消安装基面的平面度误差，容易出现固定螺栓受力不均的问题。

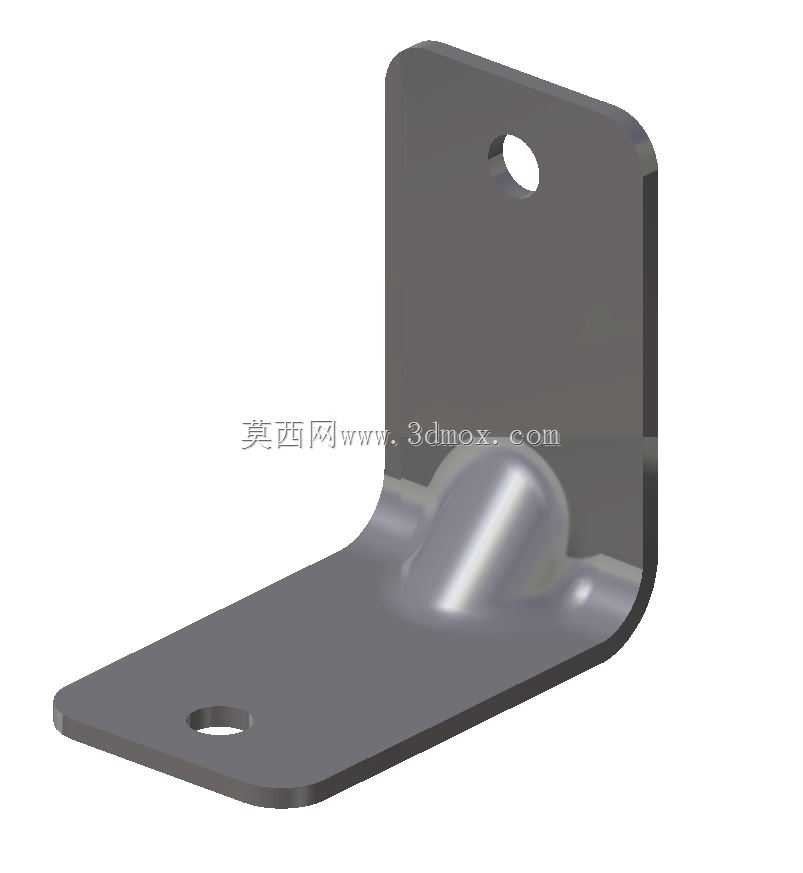

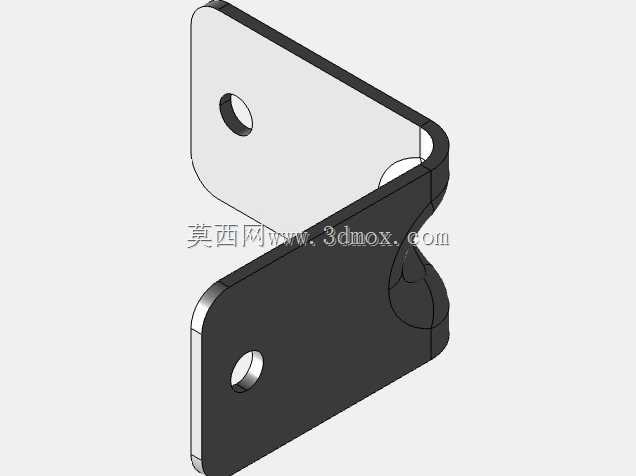

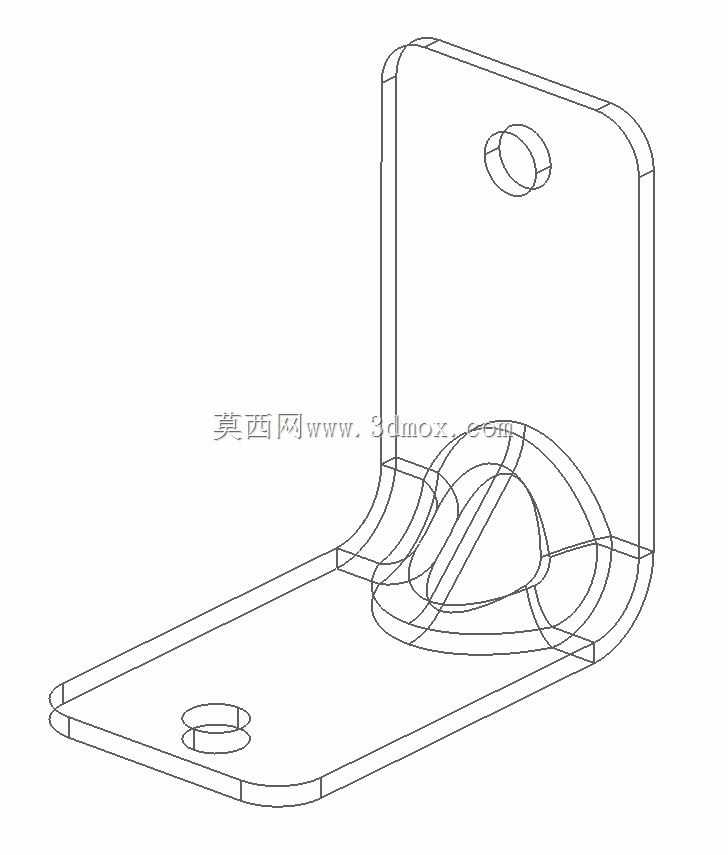

　　从结构细节来看，折弯处的内侧做了球形凸起的加强筋设计，这是钣金支架设计里很实用的细节处理，很多新手设计师在做这类L型支架时，往往只做直角折弯，忽略折弯处的强度补强，实际使用中一旦承受偏载，折弯位置最先出现变形。这个球形加强筋并没有做通长的压筋，而是集中在折弯角的中心区域，既不会因为压筋延伸到安装臂平面影响安装面的平面度，又能把折弯处的抗扭强度提升40%以上，哪怕安装臂的末端承受侧向推力，折弯处也不会出现张口变形。两个安装臂上的安装孔都做了去毛刺处理，孔位距离臂端的距离保持在10mm，这个边距设置既保证了孔周的材料强度，不会因为孔离边缘太近出现安装时板材开裂，也不会因为孔位太靠内导致安装工具操作空间不足。

　　在实际安装适配性上，这款支架的两个安装面都保持了较高的平面度，折弯后的垂直度公差控制在0.1mm以内，安装孔的孔径适配常规的M6固定螺栓，不管是在型材框架上固定小型电气元件，还是在设备外壳内壁安装走线槽、小型传感器支架，都能直接使用不需要二次加工。和市面上常见的等边角钢切割的支架相比，这款钣金冲压成型的支架边缘没有切割毛刺，折弯圆角均匀，不会出现切割角钢常见的角度偏差、边缘锋利割线的问题，在有布线需求的安装场景里，光滑的边缘不会磨损线缆绝缘层，安全性更高。

　　设计这类支架的时候，需要重点考虑安装边界的兼容性，50mm的臂长刚好适配大部分小型电气元件的安装孔距，不会因为臂长过长导致安装后零件突出过多占用柜内空间，也不会因为臂长过短导致无法覆盖元件的安装孔位。折弯处的外圆角做了R3的处理，不会因为圆角过小在喷涂或者镀锌处理时出现积液，表面处理后的涂层均匀性更好，防腐能力也更强。在一些需要做等电位连接的场景里，支架的安装孔周围不需要额外做刮漆处理，冲压成型时的孔壁光洁度足够保证螺栓连接时的导电连续性，能满足低压设备的接地连接要求。

　　从应用场景的覆盖来看，这类支架不止可以用在电气柜内部，在小型自动化设备的机架外围安装防护挡板、在输送线的侧边固定光电传感器安装座、在家电产品内部固定小型电源模块时，都能用到这类标准尺寸的L型支架。统一的尺寸参数能减少设计时的选型成本，不需要每次根据安装位置重新绘制支架图纸，直接调用标准件就能完成设计，也能降低加工时的模具成本，批量生产时的精度一致性更好。很多设备组装现场的临时改型场景里，这种标准尺寸的支架也能灵活适配，不需要现场切割打磨，只需要根据实际安装位置选择对应的固定螺栓就能完成装配，能大幅缩短现场安装的调整时间。
