50×50规格L型钣金安装固定支架

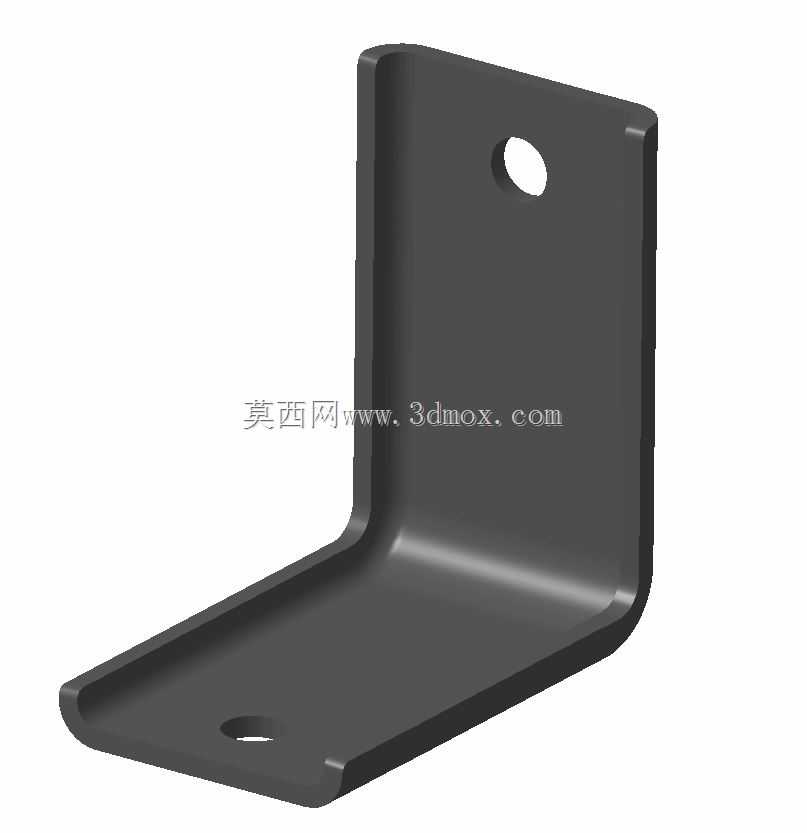

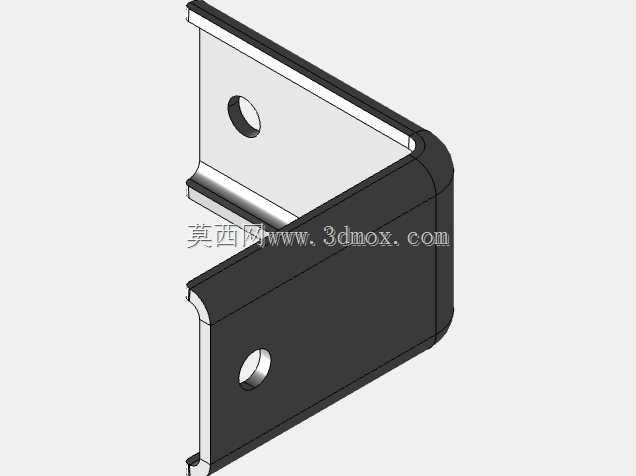

　　日常做电源类设备结构配套的时候，这种小规格L型钣金支架的出镜率其实非常高，尤其是小功率工频变压器的安装固定场景，很多时候设备内部的安装空间局促，现成的标准角码要么尺寸不对，要么孔位匹配不上，自己根据实际安装边界做适配设计的情况非常普遍。这款50×50边长的直角支架，两个折边的有效安装长度都是50mm，折角处做了标准的钣金内R过渡，不会出现折边开裂的应力集中问题，两个安装面各开了一个圆形通孔，孔位的边距留足了常规螺丝安装的扳手操作空间，不会出现螺丝拧到一半被折边挡住的尴尬情况。

　　从实际应用场景来看，这类支架主要用在小型电源变压器的柜体内部安装，很多壁挂式控制箱、小型工控设备的内部腔室高度有限，变压器不能直接贴在箱底安装，一方面要留足通风散热的间隙，另一方面要避开底部走线的线槽，这时候用这种L型支架把变压器抬升固定在侧壁上，既能保证安装强度，又能节省底部的布线空间。除了变压器安装，这类支架也常用来固定小型接线端子排、小型开关电源模块，甚至在一些非标自动化设备的机架内部，用来固定线槽、理线架、小型传感器的安装座也非常好用，属于通用性很强的小型结构固定件。

　　设计这类钣金支架的时候，首先要考虑的是板材厚度的选型，50mm边长的支架如果用1.2mm以下的冷轧板，承重的时候很容易出现折角处变形，尤其是变压器本身有一定重量，长期使用如果支架变形，会导致变压器接线端子受力，出现接线松动甚至脱落的隐患，所以常规选型会用1.5mm或者2mm厚的冷轧钢板做基础材料，表面做喷塑或者镀锌处理，兼顾防锈和绝缘性能。折边的折弯角度要严格控制在90度，角度偏差超过1度的话，两个安装面就会出现贴合不严的问题，装在柜体侧壁上的时候会出现翘边，固定螺丝拧紧之后支架会有内应力，长期震动环境下容易出现螺丝松动。

　　安装孔的设计也有讲究，这款支架的两个安装孔都开在每个折边的中心位置，距离折边的距离大概是25mm，距离侧边的距离也留了足够的余量，不管是用M4还是M5的自攻螺丝或者机丝螺丝，都能顺利安装，不会出现孔位太靠近边缘导致板材开裂的问题。折边的端部做了小的倒角处理，没有尖锐的毛边，安装的时候不会划伤操作人员的手，也不会刮破设备内部的线缆外皮，这一点在电气设备内部结构件的设计里非常重要，很多新手设计的时候容易忽略边缘去毛刺的要求，后期装配的时候很容易出现安全隐患。

　　从安装边界来看，这款支架两个折边展开之后的平板尺寸大概是50mm加50mm减去折弯扣除量，算下来大概是97mm左右的展开长度，宽度方向如果是常规的30mm宽度的话，整体用料非常省，加工的时候只需要一道冲孔、一道折弯工序就能完成，加工成本很低，适合批量生产。安装之后支架突出安装面的高度就是50mm，刚好能给底部留出足够的走线空间，变压器固定在支架上之后，底部和安装面之间有大概40多mm的间隙，空气可以自然流通，帮助变压器散热，避免热量堆积在设备底部影响周边元器件的寿命。

　　很多人觉得这种小支架设计起来很简单，其实实际应用里要考虑的细节并不少，比如折弯的时候的回弹控制，不同批次的板材回弹量会有细微差别，做折弯模具的时候要提前预留回弹补偿量，保证折出来的角度刚好是90度。还有安装孔的毛刺处理，冲孔之后孔的背面会有细小的毛刺，如果不做打磨处理，安装的时候毛刺会刮破安装面的喷塑层，导致接地不良或者生锈的问题。另外支架的表面处理要均匀，不能有喷塑层太薄或者漏喷的地方，否则在潮湿的使用环境下很容易生锈，影响使用寿命。

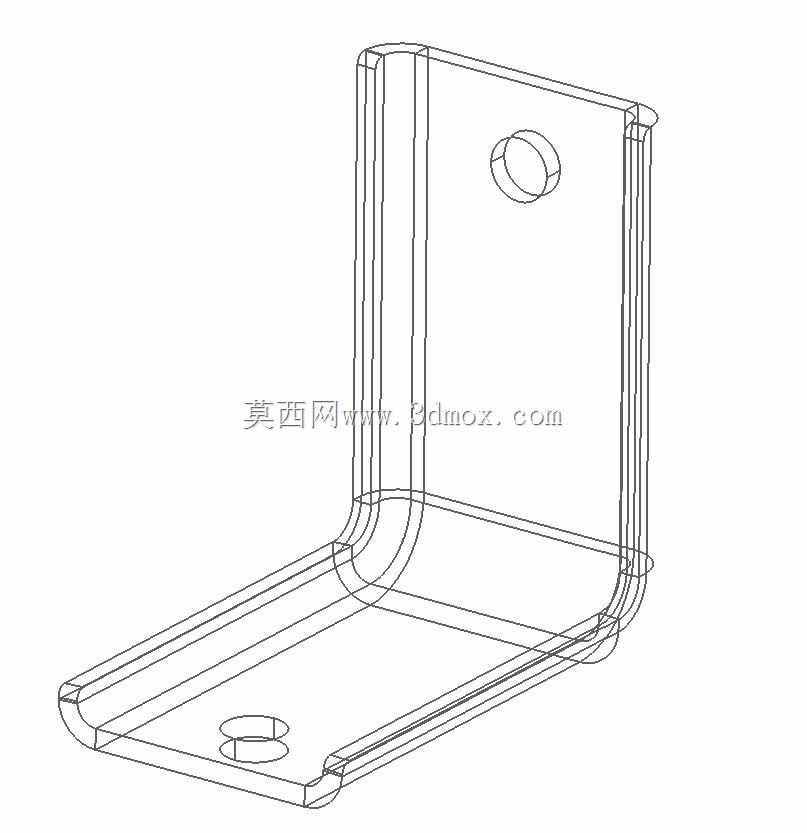

　　在做三维建模的时候，这类钣金件要严格按照钣金加工的工艺逻辑来建模，不能直接用实体拉伸做直角，要准确设置折弯半径、折弯扣除系数，保证展开之后的下料尺寸是准确的，直接导入到激光切割或者数控冲床的编程软件里就能用，不需要二次修改。很多新手建模的时候容易忽略钣金工艺的实际要求，建出来的模型折弯折不出来，或者展开尺寸不对，拿到车间没法加工，反而耽误项目进度。这款支架的建模就严格遵循了钣金加工的工艺要求，折弯内R和板材厚度匹配，孔位边距符合加工规范，展开尺寸准确，不管是打样还是批量生产都能直接使用。

　　实际选型的时候，要根据被固定件的重量来确认支架的承重能力，50×50规格的2mm厚冷轧板L型支架，单只的静态承重可以达到5kg左右，固定100VA以下的小型电源变压器完全足够，如果是更重的器件，可以并排安装两个支架来提升承重能力。安装的时候要注意，固定在柜体侧壁的那一面螺丝要拧紧，最好加装防松垫圈，避免设备运行的时候因为震动导致螺丝松动，固定变压器的那一面可以根据变压器的实际安装孔位调整孔位，这款模型的孔位是通用尺寸，如果有特殊孔位需求也可以很方便地修改参数，适配不同的安装需求。
