散装物料Z型垂直输送提升设备结构

这款Z型输送结构的设计初衷，是解决生产车间里散装物料既要垂直抬升、又要完成水平段衔接的布局痛点，很多食品加工、膨化食品生产、坚果分装、宠物粮加工的产线里，受车间层高、设备排布的限制，没法用大倾角皮带机或者斗式提升机做直上直下的输送，尤其是需要从低位进料口接料，抬升到一定高度后再水平输送到包装机、分选设备进料口的场景，Z型的结构刚好能把垂直提升和上下两端的水平输送段整合在同一个机架上，不需要额外做转接料斗，能减少物料在转接位置的撒落、破损问题，对易碎的膨化食品、坚果类物料尤其友好。

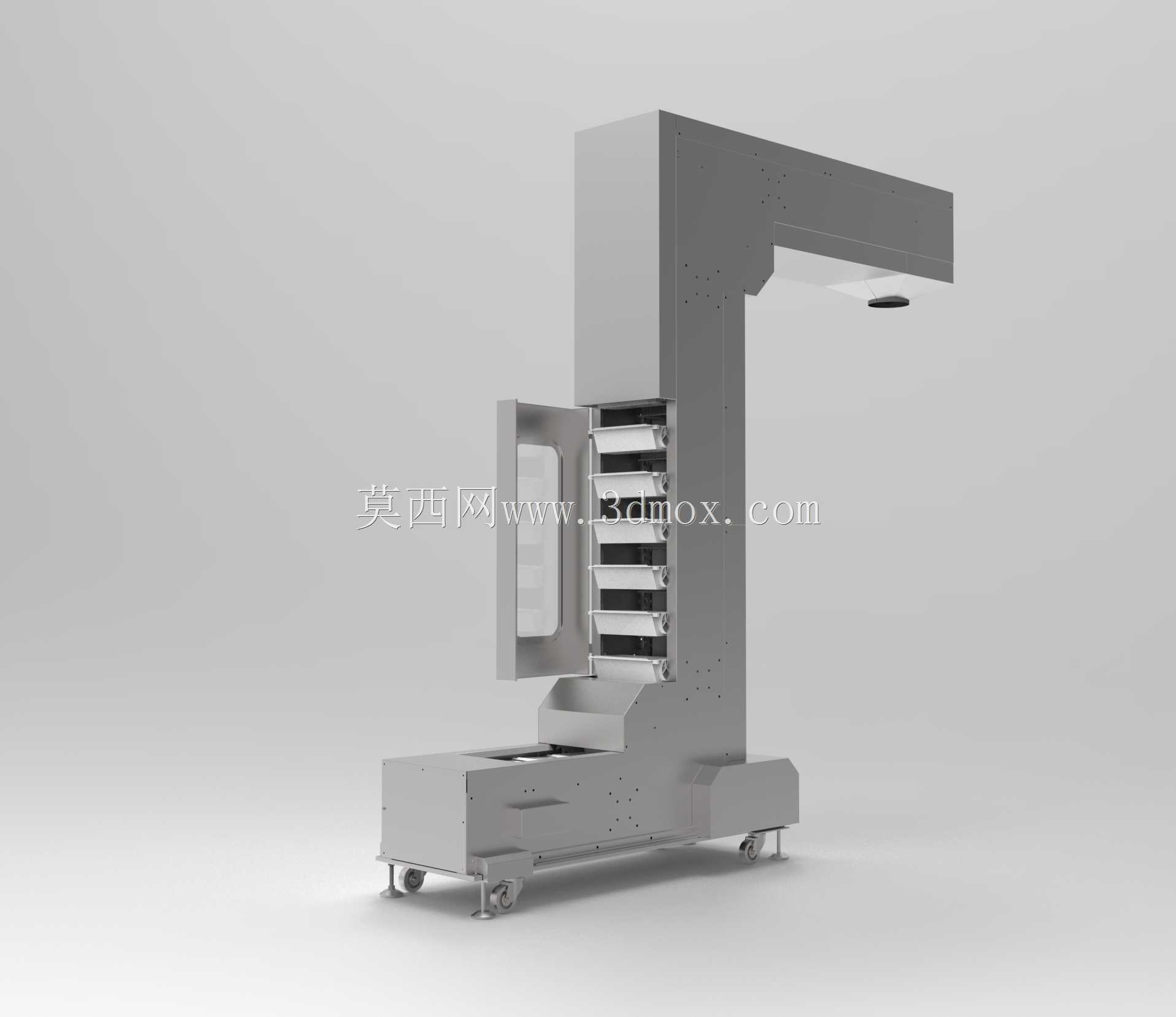

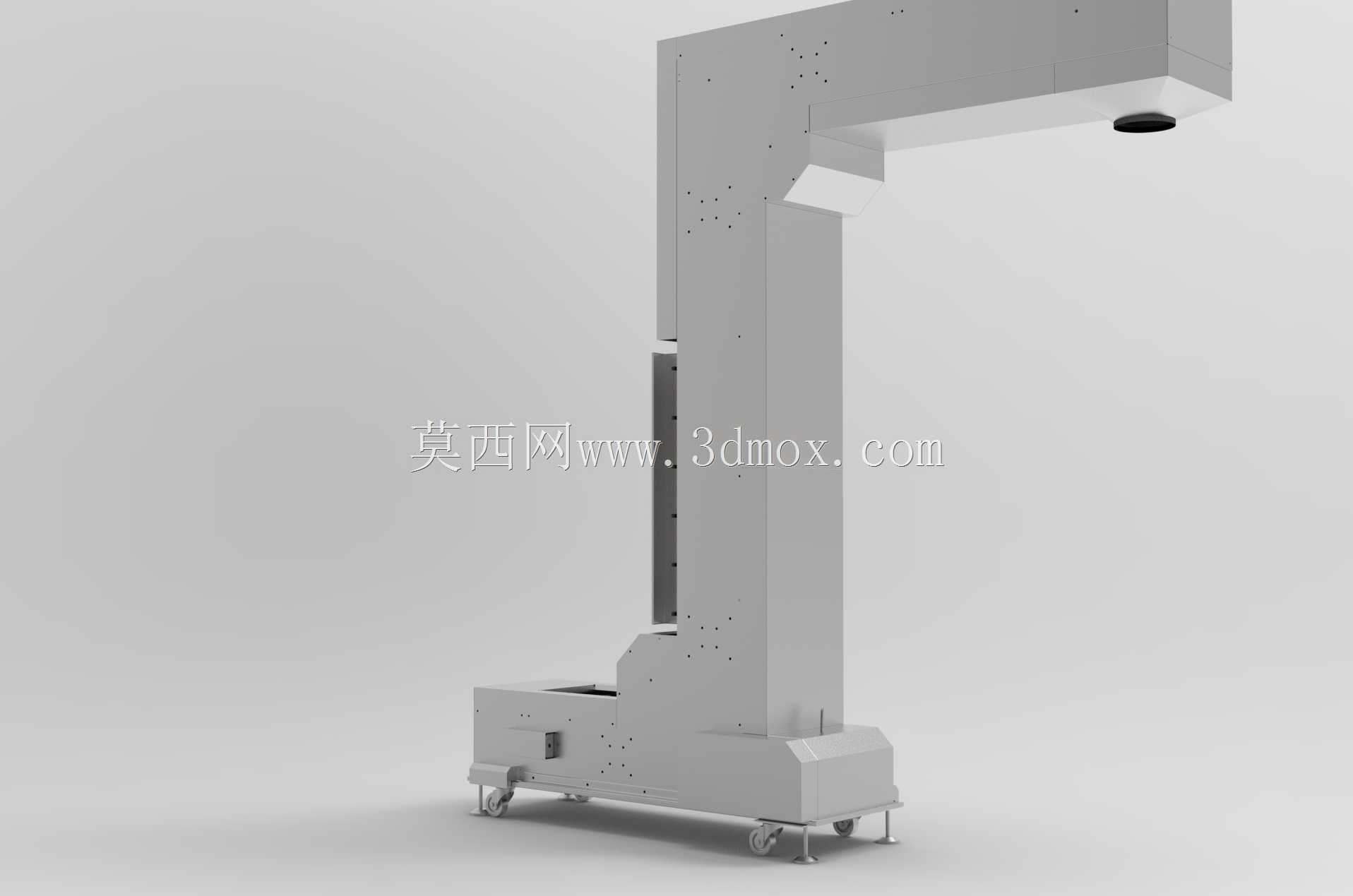

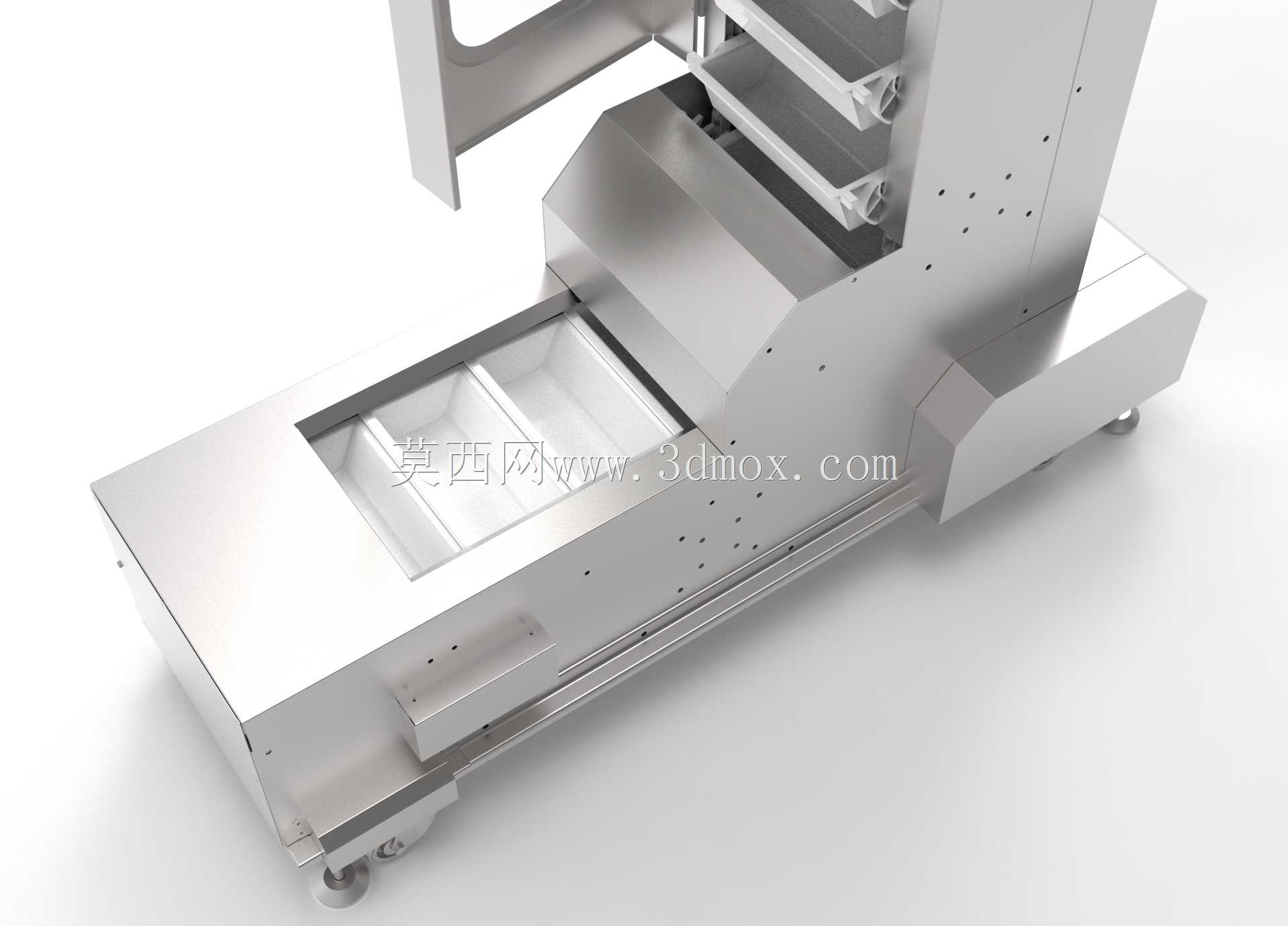

从结构设计逻辑来看，整个机架采用一体式折弯钢板焊接成型，底部预留了脚轮安装位，方便车间内根据产线调整做短距离移位，不需要额外做吊装固定，当然如果是长期固定工位使用，也可以把脚轮换成可调支撑脚，抵消地面不平整带来的机架晃动。下部水平段是进料区域，料斗在下部水平段运行到进料口位置时，刚好承接从喂料设备落下的散装物料，随着链条带动料斗沿着垂直段向上运行，到上部水平段后，料斗顺着导轨翻转，把物料平稳卸到出料端的接料口，整个运行过程里料斗和链条的配合间隙控制在3mm以内，避免细颗粒物料卡入链条导轨造成磨损。

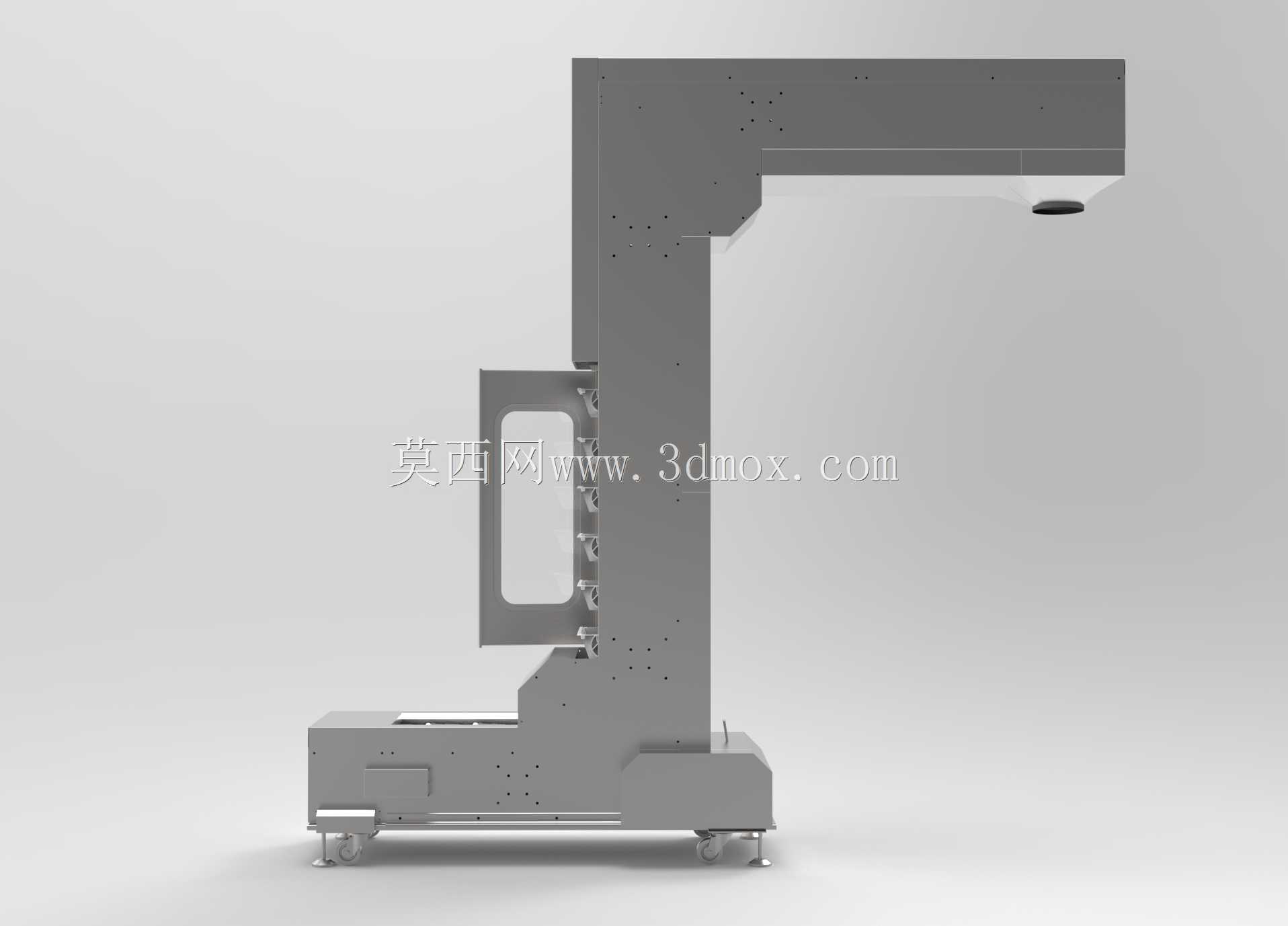

料斗的设计采用食品级接触材质适配结构，边缘做了卷边处理，既增加料斗本身的结构强度，避免长期装料出现变形，也能防止卸料的时候物料残存在料斗边缘，垂直段的侧边设置了可快速拆卸的检修门，不需要把整个机架护罩全部拆开，就能观察内部链条张紧情况、清理卡滞的物料，日常维护的时候只需要松开检修门的快拆螺丝就能操作，能减少停机维护的时间。驱动单元布置在设备上部的水平段端侧，和张紧机构整合在一起，张紧行程预留了150mm的调节量，链条在长期运行出现伸长后，不需要拆解链条就能通过调节螺栓完成张紧，避免链条跳齿、料斗错位的问题。

安装边界上，这款设备的垂直段宽度控制在800mm以内，下部水平段的进料端长度可以根据现场接料位置做±300mm的调整，上部水平段的出料端长度也可以适配不同高度的包装设备进料口，整体设备的安装不需要做特殊的地基预埋，只要地面平整度误差在5mm/m以内，放置后调整支撑脚就能满足运行要求，设备运行时的动载荷较小，普通车间的水泥地面就能承载，不需要额外做加固处理。

在功能细节上，整个输送路径里料斗始终保持平稳运行，垂直段上升过程中料斗不会出现倾斜撒料的问题，相比传统的斗式提升机，Z型结构的进料和出料都在水平段完成，进料的时候不会因为物料冲击造成料斗偏载，卸料的时候是沿着水平段缓慢翻转卸料，不会像垂直提升机那样到顶部快速抛料造成物料破碎，对于需要控制物料破损率的食品、医药类散装物料输送场景，这个结构能把物料破损率控制在1%以内。另外整个设备的护罩采用透明亚克力和钣金结合的形式，日常运行时可以直接观察内部料斗的运行情况，出现物料卡滞的时候能第一时间发现，护罩的密封缝隙做了折弯翻边处理，能避免输送过程中粉尘外溢，满足食品车间的卫生要求，清理的时候只需要用压缩空气从检修门位置吹扫，就能把残存的物料碎屑清理干净，不会有清洁死角。

设计的时候特意把链条的运行导轨做了分段式设计，垂直段和水平段的导轨过渡位置做了圆弧过渡，避免料斗在转向的时候出现卡顿、撞击，导轨采用耐磨尼龙材质镶嵌在钣金机架上，既降低链条运行的噪音，也能减少导轨的磨损，长期运行不需要频繁更换导轨配件。下部水平段的进料位置还预留了物料匀料机构的安装位，如果前端喂料的物料流量不均匀，可以加装简单的匀料挡板，保证每个料斗里的装料量基本一致，避免出现偏载造成设备运行震动。
