工业用重载链式输送传动结构设计

这套链式输送结构的建模逻辑完全贴合工厂实际物料搬运的工况需求，没有做多余的装饰性结构，所有特征都围绕连续重载输送的核心功能搭建。从应用场景来看，这类结构广泛适配汽车零部件焊装线的工位间工件转运、食品包装线的成品周转输送、仓储物流分拣线的托盘输送、家电装配线的部品流转，甚至矿山、建材行业的散料短距离输送也能通过更换链板形式适配，是连续输送设备里通用性极强的基础传动单元。

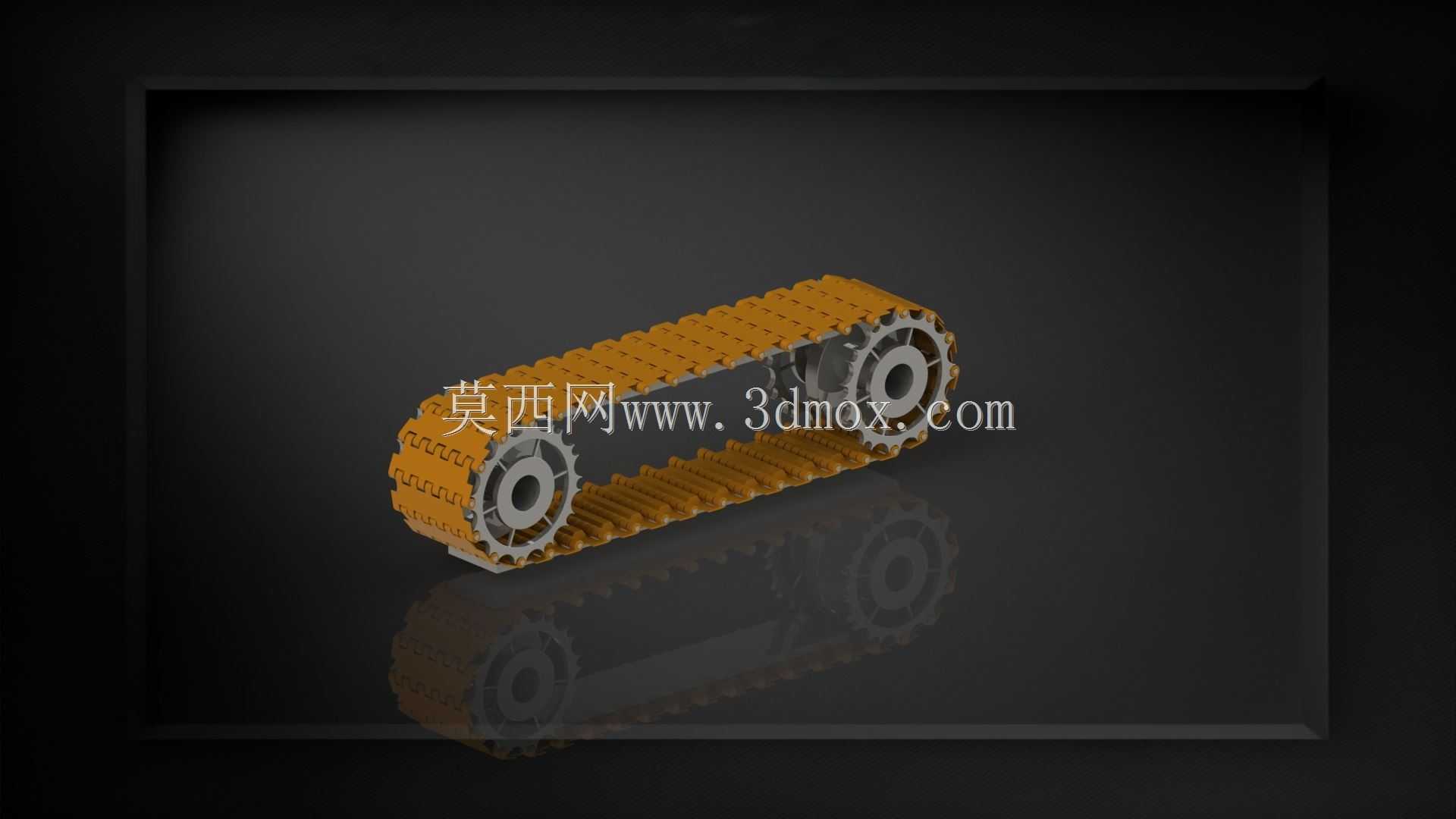

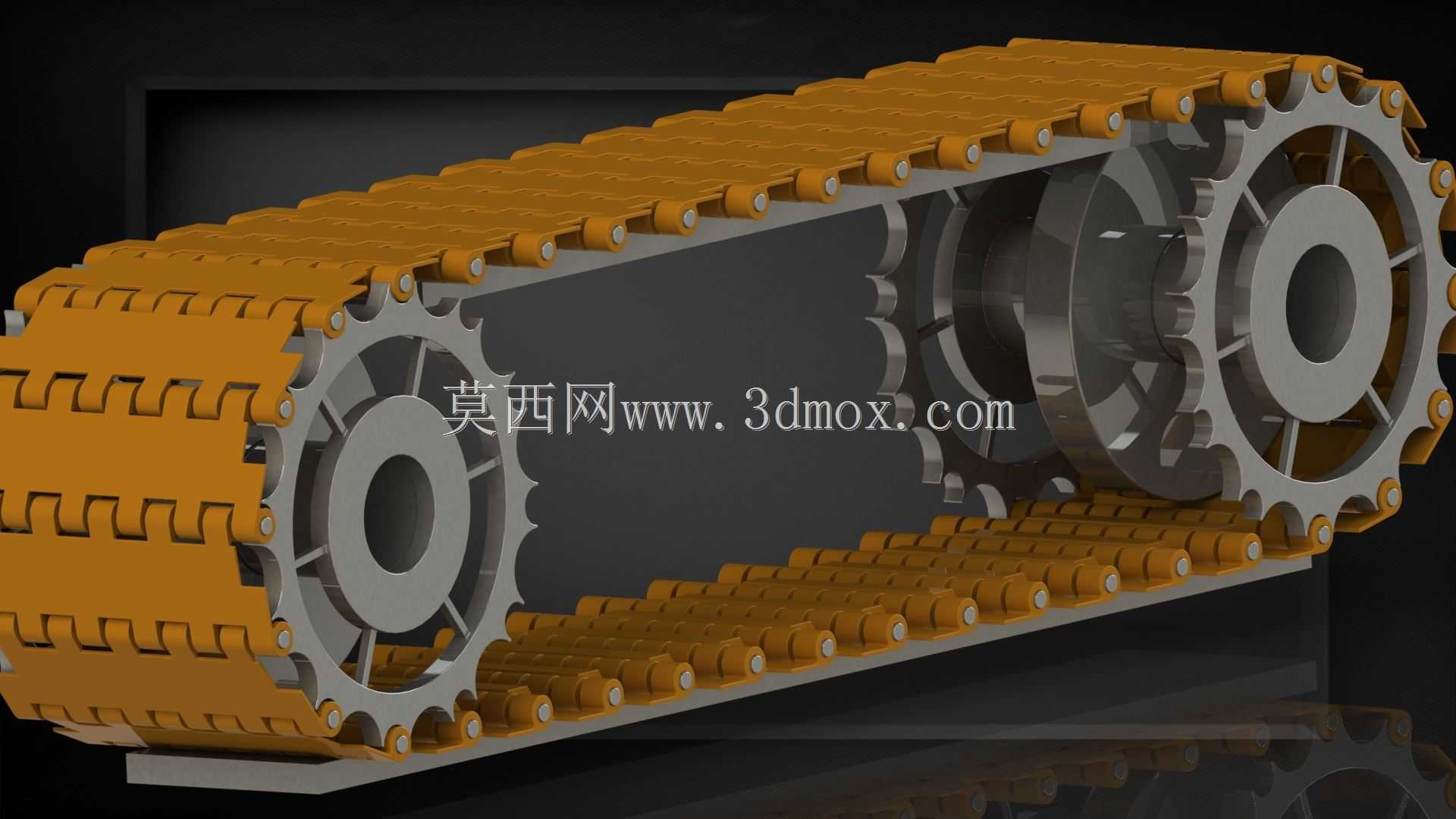

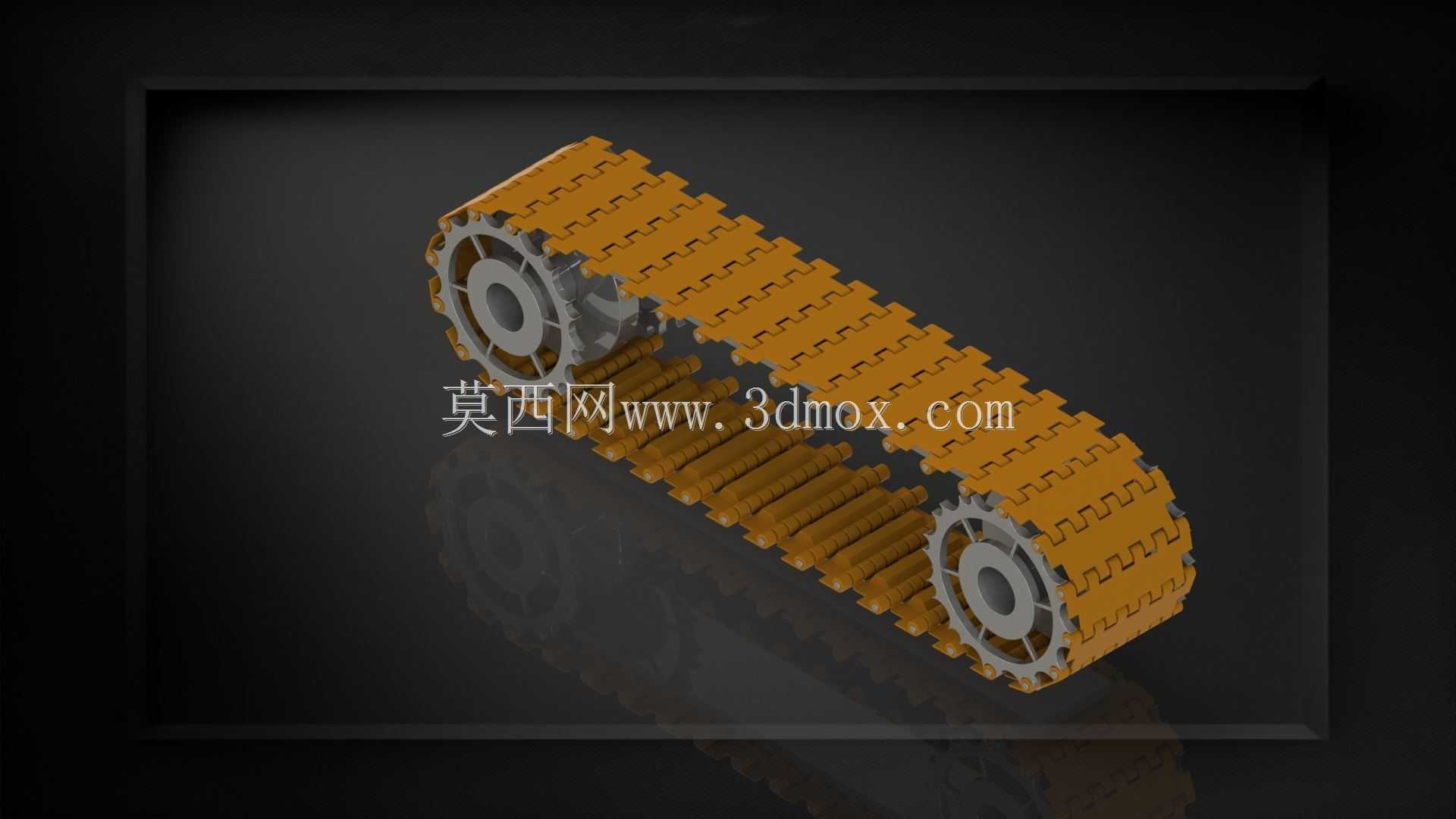

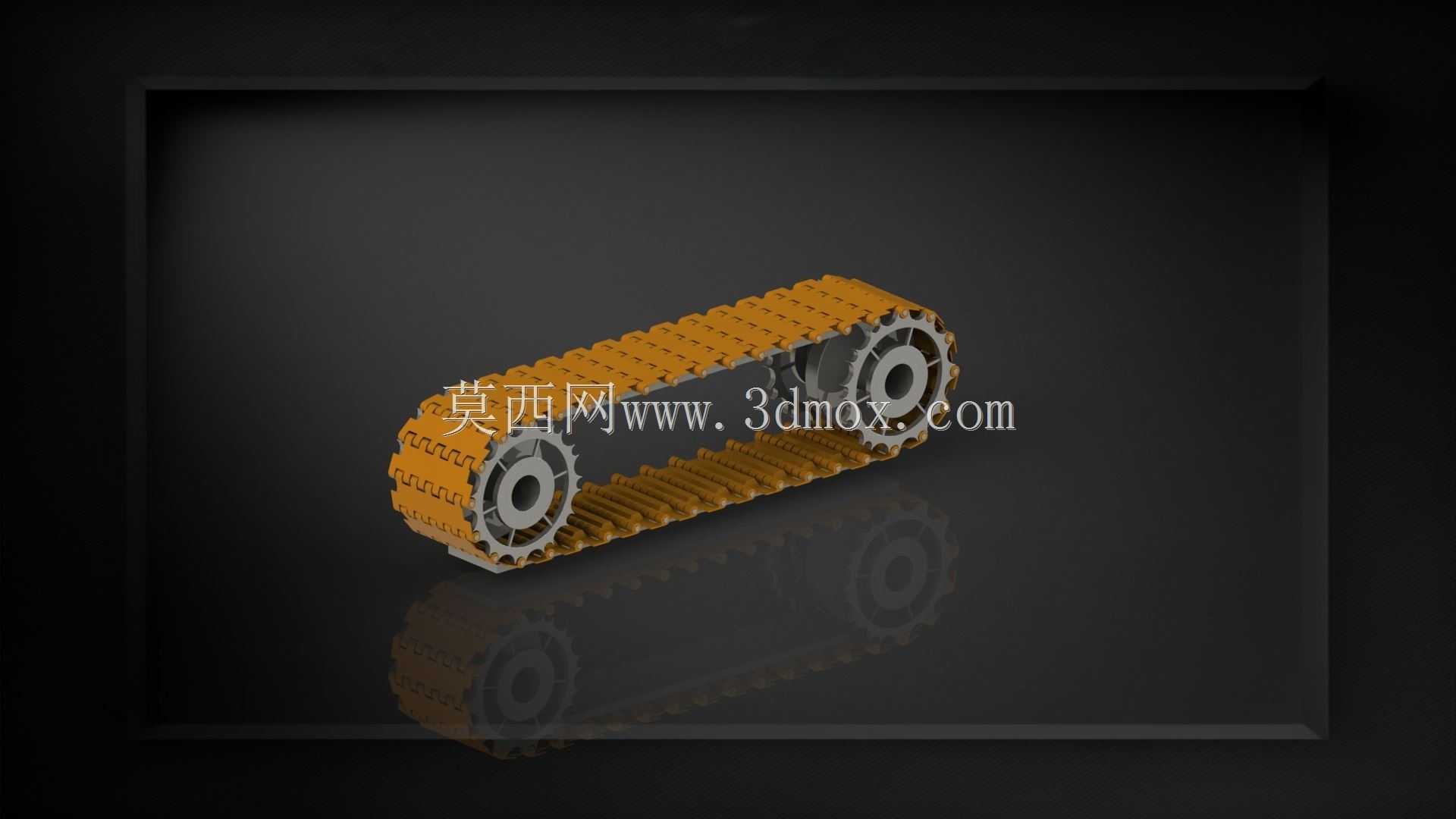

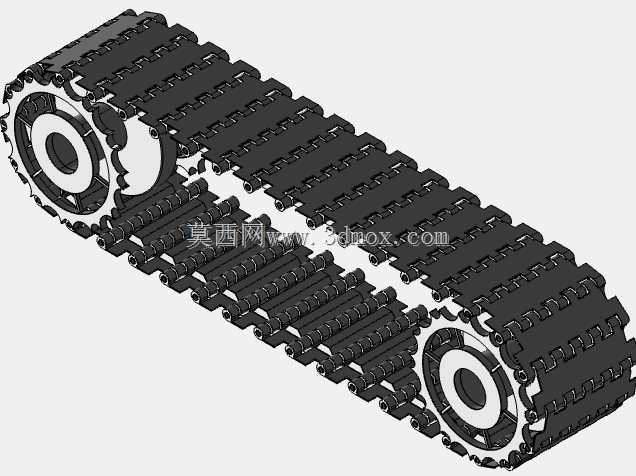

整套结构的核心功能是通过链轮与链条的啮合传动，将驱动端的旋转运动转化为链带的直线循环运动，实现放置在链带上的物料沿固定路径的平稳位移。建模时特意将链条、驱动链轮、从动张紧链轮、托承轴系、侧装安装框架全部拆分为独立可编辑的零件，方便后续根据实际安装场景调整参数：比如需要适配不同输送长度时，可直接增减链节数量调整闭环周长；需要调整输送高度时，可修改侧框架的支撑段尺寸；需要适配不同载重要求时，可更换链板厚度、调整链轮齿厚与轴系轴承型号，不需要重新搭建整体装配关系，大幅缩短改型设计的周期。

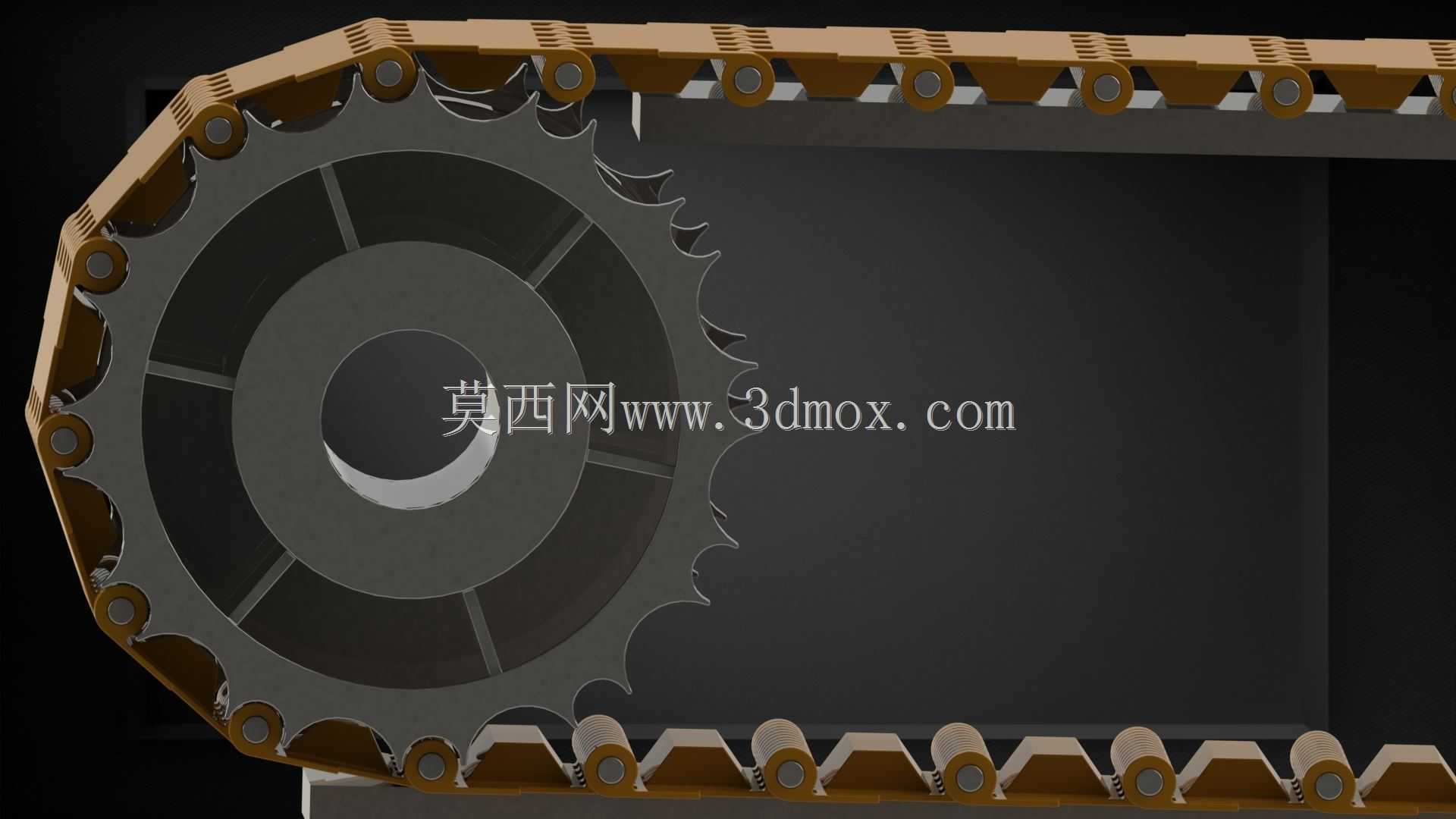

设计思路上优先考虑了实际运行的可靠性，首先是啮合精度的控制：链轮的齿形参数完全按标准滚子链的啮合规范绘制，齿距、齿顶圆、齿根圆弧的尺寸都做了公差适配，避免实际装配时出现卡链、跳齿的问题；其次是张紧结构的预留，从动轮端设计了可调节的安装腰型孔，实际安装时可通过调整从动轮的中心距补偿链条长期运行后的磨损伸长，不需要频繁更换整根链条，降低后期维护成本；再者是承载结构的优化，链条回程段与承载段都预留了托辊安装位，长距离输送时可加装托辊承托链条，避免链条因载重出现下挠变形，影响运行平稳性。

安装边界方面，这套结构的主动轴与从动轴的中心距可根据需求在一定范围内调整，轴端的连接尺寸做了标准化设计，可直接匹配常规的减速电机输出法兰，不需要额外设计转接件；侧框架的安装孔位按通用输送机的安装规范排布，可直接固定在设备机架的标准铝型材或型钢支架上，不需要现场重新配钻安装孔；整体结构的横向宽度可根据输送物料的尺寸调整链宽，窄幅可适配小型电子元器件的输送，宽幅可适配托盘、包装箱等大尺寸物料的转运。

实际运行过程中，这套链传动结构相比皮带输送具备更好的重载能力，耐油污、耐磨损的特性也更适配机加工、焊接等生产现场的恶劣工况，不会出现皮带打滑、被尖锐工件划破的问题；相比辊筒输送，链式输送的支撑连续性更好，可输送底部不规则的小型工件，不会出现工件卡入辊筒间隙的问题。建模时所有运动副都做了配合约束，可直接在软件内模拟运行状态，检查链条与链轮的啮合是否存在干涉、链节转动是否顺畅，提前排查设计缺陷，减少后续实际加工装配时的整改工作量。

针对不同行业的适配需求，这套基础结构还可做快速改型：比如食品行业使用时，可将链板更换为食品级不锈钢材质，加装侧挡板防止物料洒落；物流分拣行业使用时，可在链板上加装定位挡块，配合传感器实现物料的定点停止与分拣；重工行业使用时，可加大链条规格、增加链轮齿数，提升整体承载能力，适配吨级以上工件的输送需求。所有零件的建模参数都保留了可编辑特征，设计人员可直接调用对应零件修改参数，不需要从零开始绘制，能有效提升设计效率。
