村田LQH32CN贴片功率电感器三维结构

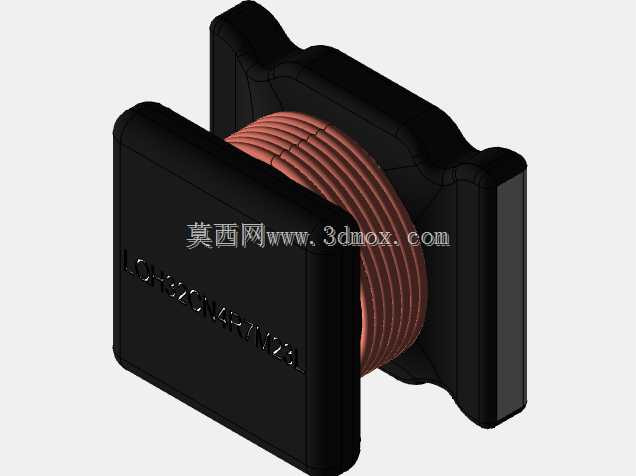

　　建模的时候最先要卡准的是安装边界，这颗料是标准3225封装，也就是本体长宽对应3.2mm×2.5mm的占板尺寸，焊盘端的突出长度要严格匹配回流焊的钢网开口尺寸，不能出现本体和相邻元件干涉的情况，很多新手建模容易把磁芯外轮廓做的比实际大，导致PCB布局时预留的安全间距不足，实际贴装后出现元件顶壳或者焊盘连锡的问题。再看内部结构的还原，磁芯采用的是屏蔽式结构，两侧的方形磁块把绕线组完全包裹在中间，磁路闭合的设计能大幅降低漏磁，避免对板上周边的敏感信号线路比如射频走线、模拟采样线造成电磁干扰，建模时要注意磁芯结合面的缝隙不能做的太大，实际量产中磁芯是通过粘接压合固定的，缝隙控制在0.05mm以内，既保证磁路导通，又能避免绕组和磁芯直接摩擦造成漆包线绝缘层破损。日常做消费类电子、工业控制板卡的PCB布局时，绕线型片式功率电感是绕不开的核心被动元件，村田LQH32CN这颗料在DC-DC转换回路里的出镜率极高，做三维建模的时候不能只画个方块应付，得把实际生产、贴装、使用里的所有边界条件都考虑进去。先从实际应用场景说，这颗电感常用在便携设备的电源管理模块，比如手持终端的Buck电路储能、工控板卡的局部供电滤波、车载小功率负载的电流平滑，工作时要承载持续的直流电流，还要避免磁饱和导致的电感量骤降，所以结构设计上完全围绕磁路闭合、绕组散热、贴装可靠性这几个核心点展开。

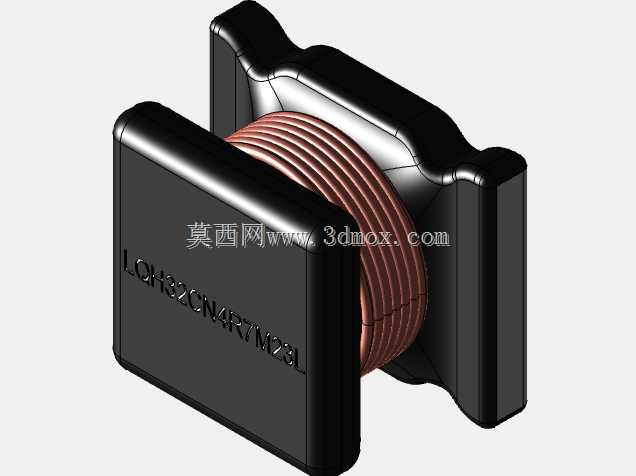

　　绕组部分采用的是多层平绕的漆包铜线，建模时要还原每一圈线的排布间隙，不能做成实心铜块，实际工作时绕组的交流阻抗和层间分布电容都和绕线的疏密直接相关，线径的选择也要匹配额定电流的载流要求，过细的线径会导致直流电阻偏大，工作时温升过高，影响整个电源回路的转换效率。端电极的设计是贴装可靠性的关键，两端的金属端帽要完全包裹磁芯的端部侧面，焊接时焊锡能在端帽三个面形成良好的浸润弯月面，提升抗机械冲击的能力，建模时端帽的厚度要控制在0.15mm左右，过厚会导致整体元件高度超标，过薄则在回流焊高温下容易出现电极脱落的问题。

　　实际选型做结构校验的时候，还要考虑元件的高度公差，这颗电感的最大本体高度要和PCB上方的结构件预留至少0.2mm的间隙，避免组装时外壳压到电感本体造成磁芯碎裂或者绕组短路。另外磁芯表面的丝印标识建模时也要做准确，丝印内容包含电感量、精度、批次信息，实际生产中SMT贴片机的视觉识别系统会通过丝印和本体轮廓做元件角度校正，如果丝印位置做偏，会导致贴装时元件角度偏移，出现焊盘对位不准的问题。从功能特性上看，这种屏蔽式绕线电感相比开磁路的工字电感，漏磁能降低70%以上，适合在高密度布板的场景下使用，同时磁芯的材质采用的是高饱和磁通密度的铁氧体材料，在大电流通过时电感量下降幅度更小，能保证电源回路在负载突变时的输出稳定性。

　　建模时还要注意磁芯边角的倒角处理，实际量产的磁芯都是经过磨边处理的，没有尖锐的直角，避免在绕线过程中尖锐边角刮破漆包线的绝缘层，造成绕组匝间短路。很多工程师在做PCB三维装配校验的时候，容易忽略电感底部和PCB表面的间隙，这颗电感的底部磁芯和PCB之间会预留0.1mm左右的空隙，避免焊接时助焊剂残留堆积在本体底部，长期使用后出现绝缘电阻下降的问题。另外绕组和磁芯内壁之间也会有一层薄的绝缘衬纸，建模时虽然不用把衬纸单独做零件，但要在尺寸上预留出衬纸的厚度，保证绕组不会和磁芯直接接触，避免出现耐压不足的问题。在做整机结构的热仿真时，这个电感的绕组是主要发热源，建模时把绕组的体积做准确，才能正确计算出工作时的温升分布，避免因为模型偏差导致热仿真结果不准，出现实际工作时电感温度过高超出额定工作温度范围的问题。
