DIY激光扫描仪安装底板与步进座结构

项目分类:通用机械零部件 发布时间:2025-02-20 ID:942535
  • DIY激光扫描仪安装底板与步进座结构

  在桌面级DIY三维扫描设备的搭建场景中,底板作为整套系统的基准承载部件,直接决定了光学组件、运动部件的相对位置精度,很多爱好者自行搭建激光扫描装置时,往往忽略安装基准的刚性与定位合理性,导致扫描过程中出现部件偏移、光轴错位,最终点云数据拼接误差超差,这套结构正是针对这类DIY项目的痛点设计,将承载底板与步进电机安装板做了集成化设计,适配亚克力激光切割的加工工艺,降低个人制作者的加工门槛。

  从实际使用场景来看,这类小型激光扫描仪多用于小尺寸物件的三维逆向建模、创客项目的实物复刻、教学场景下的三维扫描原理演示,不需要工业级设备的厚重铸铁平台,但需要保证安装基准的平面度,以及各部件安装位的位置公差。设计时优先考虑亚克力板材的加工特性,所有安装孔位均采用通孔设计,避免盲孔加工带来的深度误差,板材厚度适配常用的3mm、5mm透明或黑色亚克力板材,切割时不需要特殊刀具,常规激光切割机即可完成所有轮廓与孔位的加工,不需要二次铣削或钳工修整。

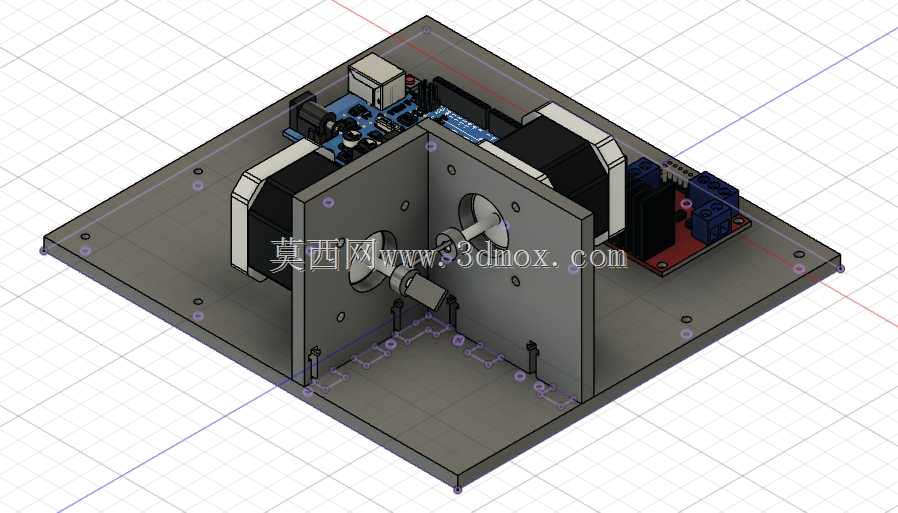

  结构上,底板作为整个设备的安装基准,平面轮廓采用方形设计,四个角位预留了设备支脚的安装孔,可搭配橡胶减震脚垫放置在桌面,减少外界振动对扫描精度的影响;底板表面的孔位按照功能分区布置,两侧对称布置步进电机的安装立板固定孔,立板与底板之间采用垂直定位设计,立板上预留了步进电机的安装止口与轴系过孔,保证两侧电机的输出轴保持同轴,避免传动过程中出现卡滞或偏磨。中间区域预留了激光发射模块、图像采集模块的安装孔位,孔位间距按照常用的DIY激光扫描组件的安装尺寸设计,不需要额外制作转接件即可直接固定市面常见的激光头、USB工业相机模块。

  安装边界方面,整套底板的外形尺寸控制在200mm见方以内,适配大多数桌面操作空间,立板高度控制在80mm,既保证步进电机安装后有足够的操作空间接线,也不会因为立板过高导致结构刚性下降,在扫描小尺寸工件时不会出现光线遮挡。所有安装孔的孔径均按照标准M3螺丝设计,孔位公差控制在±0.1mm,既保证螺丝可以顺利穿过,也不会因为间隙过大导致部件安装后出现松动偏移。走线槽位在底板表面做了下沉式的浅槽设计,激光切割时可以直接加工出槽位,将电机、激光模块、相机的线材收纳在槽内,避免线材干扰扫描光路,也让整体布线更加规整。

  设计思路上没有采用复杂的拼接结构,所有板件之间采用螺丝直连的方式,不需要胶水粘接或3D打印转接件,制作者拿到切割好的亚克力板后,只需要准备对应规格的螺丝螺母,即可在十分钟内完成整个底座的组装,大幅降低DIY的组装难度。立板与底板的连接位置预留了定位缺口,组装时不需要额外测量定位,将立板卡入缺口后即可保证垂直精度,避免人工组装时的角度误差。考虑到亚克力板材的刚性特性,在立板的受力位置做了局部加宽处理,避免电机运转时的振动导致立板产生共振,影响扫描过程中的成像稳定性。

  从实际使用的角度出发,这套底板结构不需要做表面处理,亚克力切割后的断面稍加打磨即可使用,如果需要降低环境光对激光扫描的干扰,可以选择黑色哑光亚克力板材加工,减少底板表面的反光对相机成像的影响。对于有改装需求的使用者,底板上预留了冗余的安装孔位,可以根据自身需求加装滤光片支架、工件转台、补光灯等附加组件,不需要重新打孔破坏原有结构。整套结构的设计完全围绕DIY制作的实际需求出发,平衡了加工难度、组装便捷性与使用精度,不需要专业的机加工设备即可完成制作,适合个人创客、教学实验场景下快速搭建一套可用的激光扫描装置。
