小型数控设备铝型材防护外罩结构设计

在桌面级小型数控加工设备的实际应用场景中，外罩结构并非简单的外围遮挡部件，而是直接关联加工安全、操作便利性、后期维护效率的核心结构组件。这款外罩设计完全适配采用标准工业铝型材搭建框架的小型CNC设备，整体框架采用通用规格铝型材拼接，无需额外定制异型型材，所有连接节点均匹配标准铝型材角件与紧固件，加工装配阶段无需复杂的焊接或定制机加工工序，普通装配人员按照装配指引即可完成整体搭建，大幅降低小批量设备的外罩配套成本。

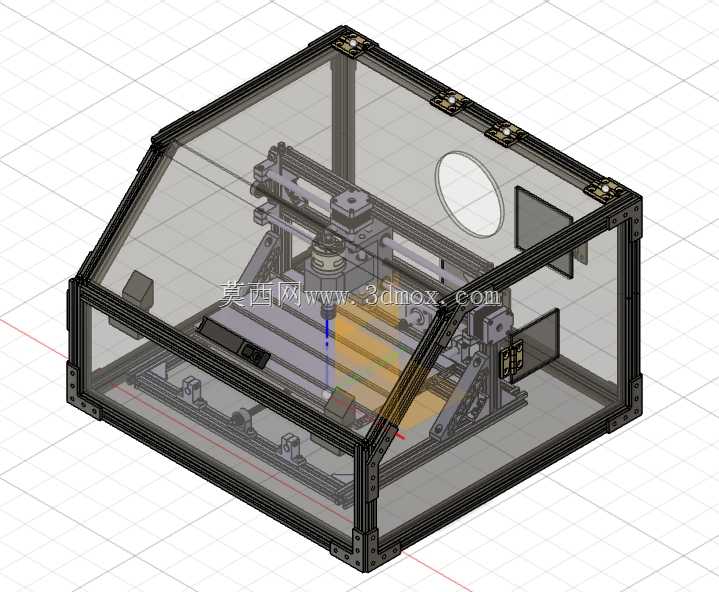

从实际使用场景出发，桌面级CNC设备多放置于工作室、教学实验室、个人加工工坊等非工业厂房环境，这类场景没有大型工业设备的外围安全隔离设施，加工过程中产生的切屑飞溅、切削液雾化扩散会直接影响周边操作环境，甚至对操作人员造成划伤、冷却液入眼等安全隐患。这款外罩的围板采用半透明硬质板材装配，正面设置倾斜式观察面，操作人员以常规坐姿操作设备时，视线可无遮挡覆盖整个加工区域，无需俯身或调整姿态即可实时观察刀具切削状态、工件装夹稳定性，倾斜面板的角度经过反复校核，既避免垂直面板容易产生的灯光反光问题，也能让飞溅的切屑顺着面板内侧滑落到设备底部的集屑区域，不会在观察面堆积遮挡视线。

外罩顶部设计为可翻转开启结构，采用隐藏式合页与框架主体连接，日常加工时顶盖闭合，配合侧边设置的空气过滤点位，可将加工产生的油雾、粉尘通过过滤组件排出，避免有害气溶胶在室内扩散；当需要更换大型工件、调整主轴夹具、清理Z轴导轨积屑时，无需拆除整个外罩，仅需翻开顶盖即可获得设备上方的完整操作空间，相比固定式全封闭外罩，大幅降低大尺寸工件上下料的操作难度。外罩侧面预留了步进器维修开口，日常维护X、Y轴驱动步进电机、同步带传动组件时，仅需打开对应位置的活动盖板即可完成检修、张紧同步带、更换电机等操作，无需拆解整面侧围板，将常规维护的操作时间压缩60%以上。

在安装边界的尺寸设计上，这款外罩的框架内空尺寸完全匹配主流桌面级CNC的运动行程范围，预留出刀具运动、线缆拖链活动的安全间隙，不会出现外罩内壁干涉运动部件的问题；外罩底部与设备机台的安装孔位采用通用化设计，可直接适配市面上多数采用标准铝型材搭建的小型CNC机架，无需重新打孔攻丝。外罩上预留的圆形通孔为散热风扇、吸尘管道的标准安装位，可直接对接常规规格的工业吸尘软管、轴流散热风扇，用户可根据自身加工场景的需求选配除尘或散热组件，无需二次开孔加工。

从结构强度角度考量，铝型材框架的拼接节点均设置了三角加强角件，即使设备运行过程中产生持续振动，外罩框架也不会出现松动、变形问题，半透明围板采用嵌入式安装结构，嵌入型材卡槽的深度经过计算，可承受加工过程中切屑的高速冲击，不会出现围板脱落、碎裂的情况。外罩的活动部件均设置了简易锁止结构，顶盖闭合后可通过侧边的卡扣固定，避免加工过程中设备振动导致顶盖自行翻开，侧方的维修盖板采用磁吸式固定，开启时无需工具，关闭后可紧密贴合框架，不会留下缝隙让切屑飞出。

针对小型设备常需要移位、调整摆放位置的使用特点，这款外罩整体采用模块化设计，所有部件均可拆解为平板与型材杆件，拆解后可平整包装，运输过程中不易损坏，用户收到部件后可快速完成组装，无需专业的装配工具。外罩底部预留了与机台台面贴合的密封胶条安装槽，安装胶条后可避免切削液从外罩与机台的缝隙渗漏到工作台面，保持操作环境的整洁。
