可3D打印Arduino模块安装防护外壳

　　这款外壳结构的设计初衷，是解决开源Arduino控制模块在桌面原型开发、小型嵌入式设备搭建、学生电子竞赛实训场景下的裸板防护痛点——日常使用中裸板直接放置容易被金属碎屑短接引脚、被桌面液体泼溅损伤电路，堆叠存放时还容易出现排针弯折、元件磕碰脱落的问题，一体化的壳体结构可以直接把核心控制板完全包覆在内，留出必要的接口与散热间隙，兼顾防护性与使用便利性。

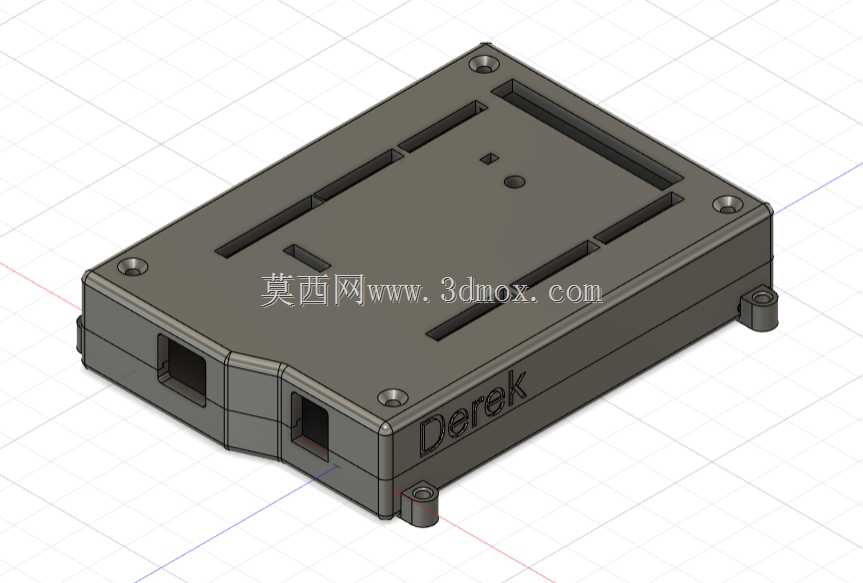

　　从结构设计逻辑来看，壳体采用上下扣合的分体式布局，上盖表面预留了多组长条形通风槽，这些槽位的位置刚好对应Arduino板上主控芯片、电源稳压模块的发热区域，既可以保证长时间运行时的空气对流散热，又不会因为开孔过大让外界的细小金属杂物直接掉落到电路板上；壳体边角处设计了四个带铜柱预埋位的安装孔，既可以用螺丝把上下盖锁紧固定，也可以通过这几个孔位把整个装好控制板的壳体固定在设备机架、实验台支架或者小型机器人的底盘上，安装孔的位置做了下沉处理，螺丝锁紧后螺帽不会突出壳体表面，避免和其他安装部件产生干涉。

　　接口避让的设计完全贴合标准Arduino板的接口布局，壳体侧面预留的两个方形开口，分别对应USB数据接口与直流电源输入接口，开口尺寸做了0.2mm的公差余量，既不会因为尺寸过小导致常规的USB接头、电源插头插不到位，也不会因为间隙过大让壳体和接口之间出现晃量；壳体内部设计了多个定位筋条，筋条高度刚好托住电路板的边缘，控制板放入后不会在壳体内上下窜动，也不需要额外打胶固定，拆装维护的时候只需要拧开上下盖的螺丝就可以直接取出电路板，更换扩展模块或者检修电路都很方便。

　　考虑到3D打印的工艺适配性，整个壳体所有结构都做了最小壁厚校验，整体壁厚保持在2mm，既保证FDM打印时的结构强度，不会因为壁厚太薄出现打印翘边、成品脆裂的问题，也不会因为壁厚过大增加不必要的打印耗材消耗；所有边角位置都做了R1.5的圆角过渡，既避免打印时出现尖锐的边角毛刺，也能减少日常拿取时的磕碰划伤风险；壳体侧面预留的小凸耳结构，是专门为外接扩展排线设计的走线位，需要外接传感器、执行器线路的时候，可以直接把排线从凸耳位置的缺口引出，不需要在壳体上额外开孔走线，也能避免排线被上下盖扣合时压坏线皮。

　　实际安装使用时，只需要把Arduino控制板对准壳体内的定位筋条放平，扣合上盖之后用四颗M3螺丝锁紧四个角的安装位即可，不需要额外做其他结构修改；如果是用于小型智能小车、桌面自动化小装置的控制核心安装，还可以通过壳体底部的安装孔配合M3螺丝把整个控制壳体固定在设备的安装平面上，安装时需要注意预留出侧面接口的插拔空间，距离相邻结构件至少留出15mm的操作间隙，方便后续插拔USB线下载程序或者更换电源接头。壳体表面的标识位做了下沉0.3mm的凹槽设计，打印完成后可以用不同颜色的耗材填充标识，方便区分不同功能的控制模块，在多块控制板协同工作的项目场景里，能快速识别对应的控制单元，减少接线调试时的错接概率。
