适配树莓派V2 NoIR摄像头的双槽镜头外壳

　　这款定制外壳的核心适配对象是Picam V2 NoIR摄像头，这类摄像头常被部署在夜间环境监测、无可见光场景的图像采集工位，比如农业大棚的夜间作物生长状态抓拍、工业设备内部暗腔的运行状态巡检、低照度环境下的小型视觉定位工位，这类场景对摄像头的安装定位精度、镜头防护性都有明确要求，裸露的电路板和镜头很容易被环境中的浮尘、凝露、细小碎屑污染，轻则影响成像清晰度，重则造成电路板短路损坏，因此定制适配的防护外壳是这类视觉组件落地应用的必要结构件。

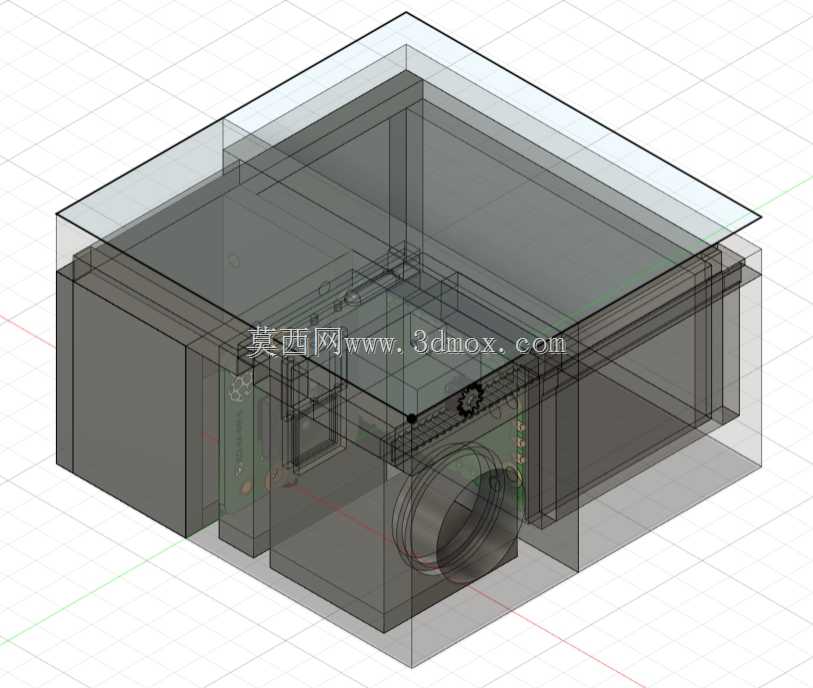

　　从结构设计逻辑来看，外壳采用分体扣合式结构，主体腔体预留了足够的电路板安装空间，内壁设置了几处定位凸台，刚好对应摄像头PCB板上的安装孔位，装配时不需要额外打胶固定，直接将电路板卡入凸台定位即可，既可以避免胶接带来的后期维护拆卸困难，也能防止胶液溢到镜头或者感光元件上影响成像。外壳前端的镜头开孔做了阶梯式沉台设计，沉台内径和镜头外径的配合公差控制在0.1mm以内，既可以保证镜头居中不偏移，也能在镜头和外壳之间预留出密封圈的安装槽，应对高湿度场景的凝露侵入问题。

　　外壳顶部设计的双合放大插槽是这个结构的核心功能点，两个平行的插槽刚好可以插入不同规格的近摄放大镜片，用户可以根据实际拍摄的物距需求，选择对应倍率的镜片插入插槽，不需要额外更换镜头或者调整摄像头的安装位置，就能实现近距离小目标的清晰成像，比如设备内部细小零件的缺陷检测、小型实验样本的图像采集场景，这种可插拔的镜片插槽设计大幅提升了摄像头的场景适配性，不需要针对不同倍率需求重新设计外壳结构。插槽的内壁做了0.2mm的导向筋，镜片插入时不会出现卡滞或者歪斜的问题，插槽端部设置了限位挡边，镜片插入到位后刚好和镜头光轴垂直，避免镜片倾斜带来的成像畸变。

　　从安装边界来看，外壳整体外形为规整的长方体结构，外部没有突出的异形结构，总长度控制在60mm以内，宽度45mm，总高度35mm，属于非常紧凑的结构尺寸，既可以通过外壳背部的预留给定位孔直接固定在设备机架的安装平面上，也可以搭配小型万向支架调整拍摄角度，安装时需要注意镜头前端要和被测目标之间预留至少10mm的镜片插拔空间，避免安装位置过于贴近遮挡物导致无法更换放大镜片。外壳的侧壁预留了1mm宽度的走线槽，摄像头的FPC排线可以从走线槽引出，不会被上下扣合的外壳压伤，走线槽的边缘做了圆角处理，避免排线长期使用被锐边割破绝缘层。

　　在结构强度设计上，外壳的壁厚统一设置为1.8mm，既可以满足3D打印加工的强度要求，也不会因为壁厚过大造成整体尺寸臃肿，腔体内部的几个加强筋分别布置在电路板支撑位和插槽受力位，既可以提升外壳的抗形变能力，也不会额外占用内部的安装空间，即使是采用PLA材料打印，日常安装使用过程中也不会出现轻易开裂或者变形的问题。上下壳的扣合位采用楔形卡扣设计，扣合后上下壳的配合面缝隙控制在0.05mm以内，不需要额外打螺丝就能实现紧密贴合，日常维护拆卸时只需要用薄片撬动卡扣位置就能轻松打开，不会像螺丝固定结构那样出现滑牙或者丢失紧固件的问题。

　　需要注意的是，这个结构属于早期功能验证阶段的设计，定位是满足功能验证阶段的快速打样使用，没有做量产级的脱模斜度和壁厚优化，如果要用于批量注塑生产，还需要针对注塑工艺调整卡扣的拔模角度、增加顶针位、优化壁厚均匀性避免缩水，但对于个人开发者、实验室场景的小批量定制使用来说，这个结构已经完全可以满足防护、镜片扩展、安装定位的核心需求，尤其是双插槽的镜片扩展设计，相比市面上常见的单槽或者无槽的树莓派摄像头外壳，在近摄场景的适配灵活性上有明显优势，不需要改动摄像头本身的硬件结构，就能实现不同放大倍率的拍摄需求，非常适合做小型视觉检测项目的开发者直接参考修改，或者直接打样使用。
