带端部挂钩的圆柱螺旋压缩弹簧

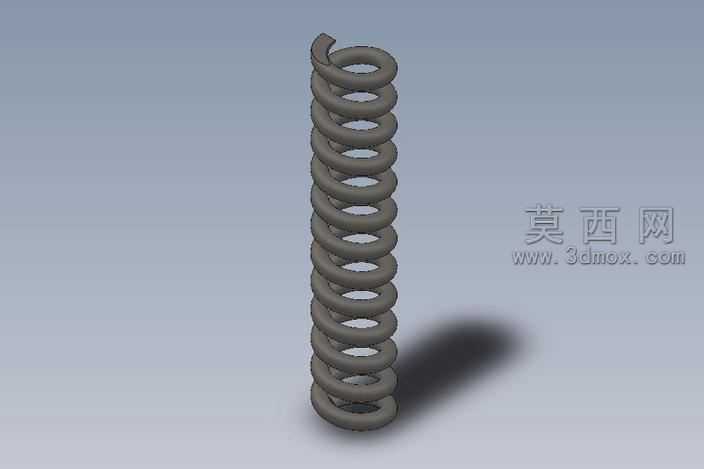

本作品为带端部挂钩结构的圆柱螺旋压缩弹簧三维模型，建模阶段采用SolidWorks软件完成全参数化设计，首先以螺旋线作为弹簧主体的扫描路径，绘制符合弹簧线径规格的圆形轮廓作为扫描截面，通过凸台扫描命令生成弹簧的主体螺旋圈结构，针对两端的挂钩部分，采用组合曲线命令将端部延伸的螺旋段与圆弧挂钩路径进行平滑衔接，保证挂钩与弹簧主体的过渡处无曲率突变，避免后续结构分析时出现应力集中问题。建模过程中对弹簧的节距、中径、线径、有效圈数、支撑圈数、挂钩弯折半径等核心参数进行了全约束设置，可通过修改参数快速调整弹簧规格，适配不同的使用场景。材质渲染阶段，为模型赋予了弹簧钢常用的哑光深灰金属材质，调整材质的粗糙度、金属度参数模拟弹簧经过热处理与表面氧化处理后的真实质感，场景中添加了柔和的环境光与定向光源，通过光影效果清晰呈现弹簧每一圈螺旋的轮廓结构与相邻圈之间的间隙，渲染输出的效果图可直观展示弹簧的整体形态与端部挂钩的结构细节。结构设计上，该弹簧主体为等节距圆柱螺旋结构，两端的挂钩采用向内弯折的圆弧结构，可直接挂接在安装位的固定销上，无需额外的固定连接件，既保留了压缩弹簧承受轴向压力的性能，又通过挂钩结构实现了快速安装定位，适用于需要兼具弹性缓冲与便捷挂装的机械结构中。设计过程中严格遵循圆柱螺旋弹簧的设计规范，保证弹簧的螺旋升角、圈间间隙符合力学性能要求，端部挂钩的弯折半径满足弹簧钢的弯折工艺要求，避免实际生产时出现弯折开裂的问题，模型的结构细节完整，可直接用于装配验证、结构力学仿真以及加工工艺参考。
