戴尔130W交流适配器螺丝安装固定支架

　　在桌面工位布线、机柜设备集成、工业控制台内嵌供电布局这类场景里，笔记本电源适配器的随意摆放一直是结构布线里容易被忽略的痛点：130W功率的AC适配器本身体积不小，线材拉扯容易移位，堆放在桌面既占用操作空间，也容易因为磕碰导致接口松脱，甚至在设备移动过程中出现适配器坠落、线材拉扯断裂的问题，这款适配戴尔130W交流适配器的螺丝安装支架，就是针对这类实际安装痛点做的结构配套件。

　　从实际使用场景出发，这款支架的核心作用是给LA130PM190型号的戴尔130W AC适配器提供可靠的刚性固定点位，替代传统的扎带捆绑、双面胶粘贴这类临时固定方案。很多做设备集成的工程师应该都遇到过，扎带长期受热会老化松脱，双面胶在适配器持续发热的工作状态下粘接力会快速衰减，用不了几个月适配器就会脱落，而螺丝固定的支架可以完全规避这类问题，不管是固定在工作台金属框架下方、机柜内部的安装梁上，还是嵌入式设备的内腔侧壁，都能保持长期的固定可靠性，不会因为适配器自身工作发热、环境温变出现固定失效。

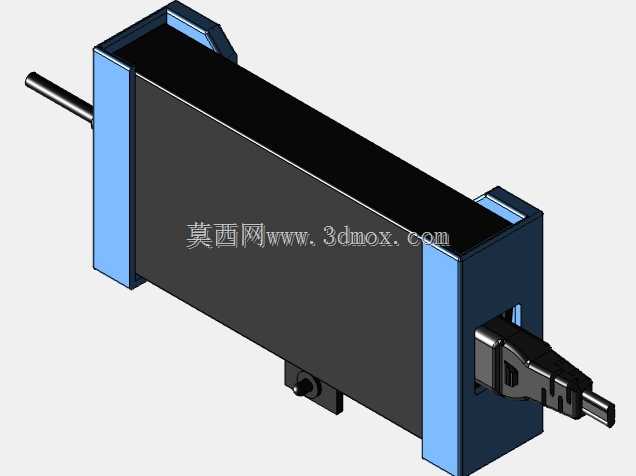

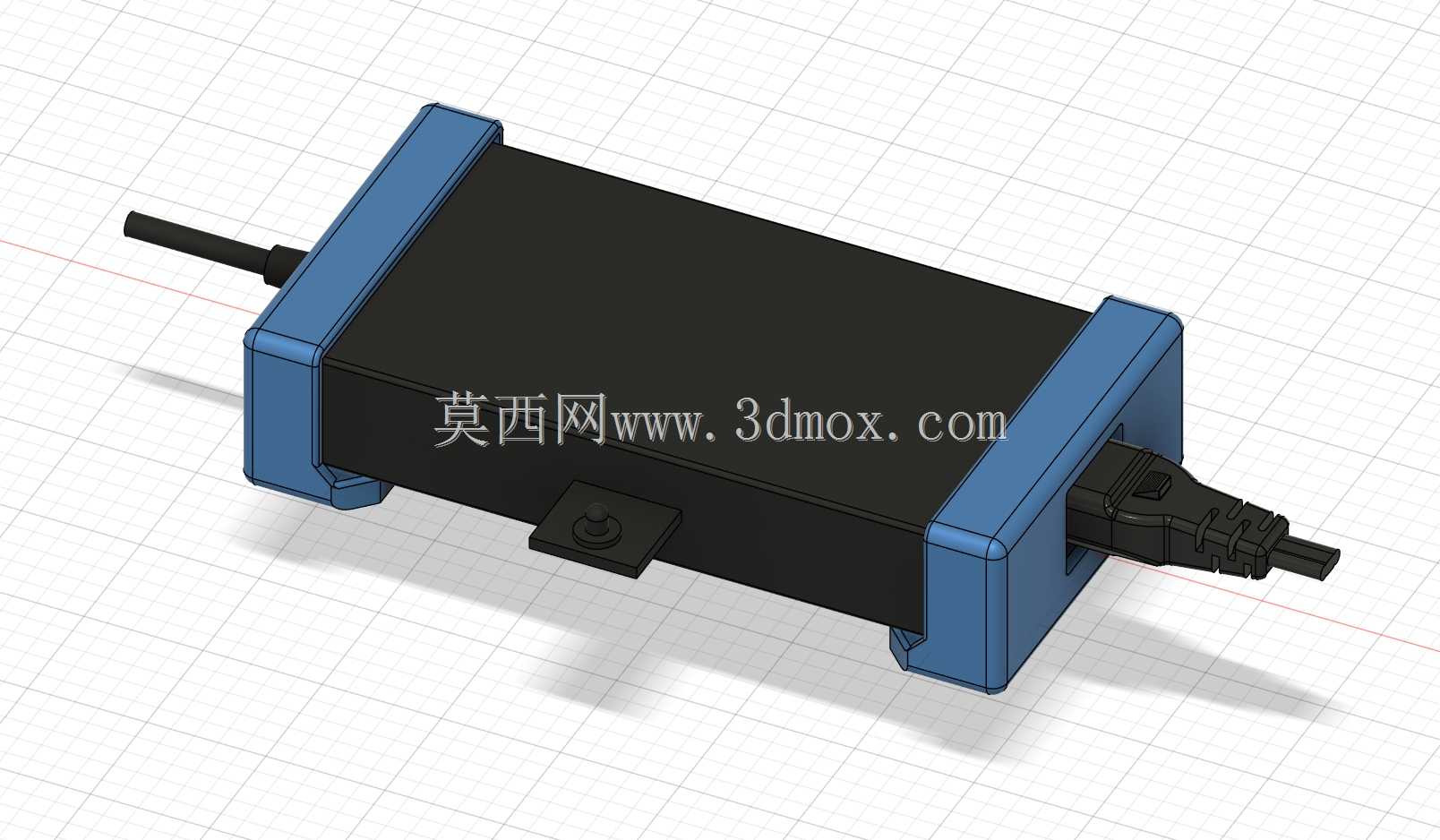

　　设计思路上，这款支架采用了两端包覆的卡合结构，没有做全包裹的壳体，一方面是给适配器本体预留足够的散热空间——130W的AC适配器在满负载工作时外壳温度会升到五十摄氏度以上，全包裹结构会阻碍空气对流，导致适配器内部电容、变压器元件长期工作在高温环境下，加速元件老化，两端卡合的结构只在适配器的两端受力位置做限位，中间绝大部分壳体都裸露在空气中，完全不影响适配器自身的散热效率。另一方面，两端卡合的结构也降低了安装难度，不需要把适配器完全塞进封闭壳体内，对准两端卡槽推入之后，再通过支架上的安装孔打螺丝固定即可，单人就能完成安装操作，不需要额外辅助固定。

　　这里需要特别注意安装边界的问题：这款支架对应的适配器存在镜像版本的差异，也就是说同型号的130W戴尔适配器，因为生产批次或者供应渠道的不同，出线方向可能存在左右镜像的区别，做安装布局的时候不能直接套用同一个安装文件，必须先确认现场所用适配器的出线方向，再对应调整支架的安装朝向，避免出现安装之后电源线、DC输出线的走向和预设布线方向冲突的问题。支架的安装孔位是标准的螺丝固定点位，适配常规的M3/M4自攻螺丝或者机丝，安装面需要保持平整，固定的时候四个安装点的锁紧力矩不要过大，避免支架的塑料卡脚因为受力过大出现开裂，毕竟支架的主要作用是限位，不需要承受大的冲击载荷，只要能限制适配器的横向、纵向位移即可。

　　从尺寸边界来看，支架的内槽尺寸完全匹配戴尔130W LA130PM190适配器的两端外形，卡合之后的间隙控制在0.2mm左右，既不会因为间隙过大导致适配器在支架内晃动，也不会因为间隙过小出现安装卡滞、适配器外壳被挤压磨损的问题。支架的整体外轮廓比适配器两端宽出5mm左右，预留了安装螺丝的操作空间，在做安装位开孔布局的时候，需要预留出两端线材的弯曲半径：输入端的IEC C6插座对应的三孔电源线，弯曲半径不小于线材直径的4倍，输出端的DC线弯曲半径同样要满足线材的最小弯曲要求，避免线材长期处于小角度弯折状态导致内部铜芯断裂。

　　在实际的工程应用里，这类固定支架经常用在立式工作台的下方隐藏安装，把适配器固定在工作台台面的底部金属框架上，台面上只留出电源线和DC输出线的走线槽，完全不占用台面的操作空间；在工业设备的机柜内部安装时，可以把支架固定在机柜侧壁的空闲安装位上，和其他电气元件保持至少20mm的间距，避免适配器的散热影响其他敏感元件；在多设备集中供电的布线场景里，多个同型号适配器可以通过这类支架成排固定，布线整齐有序，后期维护的时候也能快速对应每个适配器的供电对象，不会出现线材缠绕、标识混乱的问题。

　　结构设计上，支架的受力位置做了加厚处理，两端卡脚的位置增加了加强筋，避免反复拆装的时候卡脚断裂，底部的安装面做了平整处理，和安装面贴合之后不会出现翘边，螺丝锁紧之后整个支架和安装面完全贴合，不会出现松动异响。和市面上常见的绑带式固定架不同，这款支架的卡合位置刚好卡在适配器两端的防撞胶条位置，不会遮挡适配器本体上的参数标识，后期巡检的时候可以直接看到适配器的额定参数、认证标识，不需要把适配器从支架上拆下来就能核对信息，日常维护的便利性更高。
