液压分配集成油路板结构设计

项目分类:液压 发布时间:2025-02-20 ID:942999
  • 液压分配集成油路板结构设计
  • 液压分配集成油路板结构设计

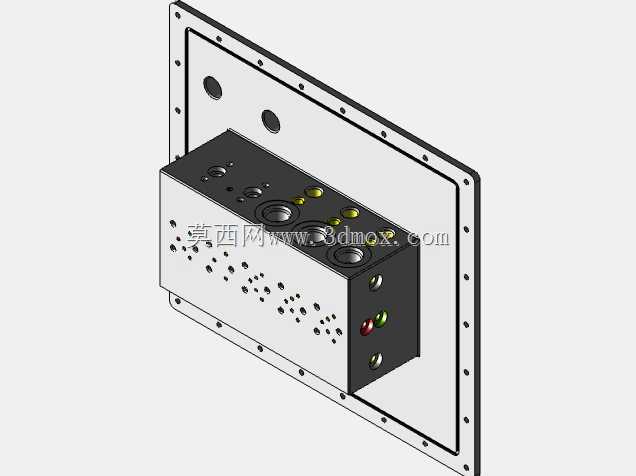

  在行走机械、工业液压站、机床液压系统的回路搭建场景中,集成式液压分配板是替代分散式阀组管路连接的核心部件,这类部件的设计合理性直接决定整个液压系统的泄漏风险、压力损失、维护便捷性。这款液压分配板的设计核心是将原本需要通过多根液压油管、管接头连接的换向阀、溢流阀、节流阀等元件的油路,全部集成在整块金属板材内部,通过内部钻削的孔道实现压力油、回油、控制油的路径连通,完全省去了外部零散管路的排布空间,同时大幅减少了管接头带来的潜在泄漏点。

  从实际使用场景来看,这类分配板常应用在工程机械的上车液压控制单元、小型液压站的阀组安装基座、机床夹具的液压控制模块中,设计时首先要匹配系统的额定工作压力,常规应用场景下工作压力覆盖16MPa到31MPa区间,因此板材本体通常选用热轧中厚钢板或者锻造铝合金坯料加工,钢质坯料适合高压大流量工况,铝合金坯料则适合低压、对安装重量有严格要求的移动设备场景。设计油路孔道时,需要先梳理所有阀件的油口位置、通径大小,按照压力油主回路、回油主回路、控制油支路的层级排布孔道,主回路孔道的通径要匹配系统最大流量,避免通径过小导致油液流速过高产生过热、压力损失过大的问题,通常油液在主孔道内的流速控制在3-5m/s区间,控制油支路的流速可以适当放宽到6-8m/s。

  孔道加工的工艺性是设计时必须优先考虑的因素,所有内部孔道都要通过钻床从板材的外表面加工成型,因此要避免出现无法加工的封闭内腔,交叉孔道的位置要设置工艺堵头,堵头的密封形式根据压力等级选择锥螺纹堵头或者钢球涨堵,高压工况下优先选用钢球涨堵来避免堵头处泄漏。安装边界的设计上,板材的安装面平面度要求控制在0.02mm以内,保证阀件安装时密封面能够完全贴合,避免出现渗油问题;阀件安装的螺纹孔深度要匹配阀件的安装螺栓长度,避免螺纹孔钻穿导致油液从安装孔泄漏,同时所有安装孔的位置度公差要控制在±0.1mm以内,保证标准液压阀能够直接安装无需额外修配。

  油路的路径排布要尽量缩短高压油的流通路径,减少不必要的直角转弯,降低油液的沿程压力损失,同时要注意不同压力等级的孔道之间要保留足够的壁厚,壁厚安全系数至少取3以上,避免高压工况下孔道之间发生击穿窜油。回油孔道的通径要比压力油孔道大20%左右,避免回油背压过高影响阀件的正常工作,对于带有泄油要求的阀件,要单独设置泄油孔道直接连通油箱,避免泄油压力过高损坏阀件的密封件。板材的外表面要进行发黑或者阳极氧化处理,提升防锈能力,同时所有外露的加工棱边要做倒角处理,避免安装时划伤密封件或者操作人员。在实际选型替换时,只需要核对阀件的安装通径、油口位置、系统流量压力参数,就可以直接替换同规格的传统管路连接阀组,安装效率能够提升60%以上,后期维护时只需要拆卸对应阀件即可,不需要拆解大量外部管路,大幅降低了现场维护的工作量。
