离心式鼓风机整机结构三维建模

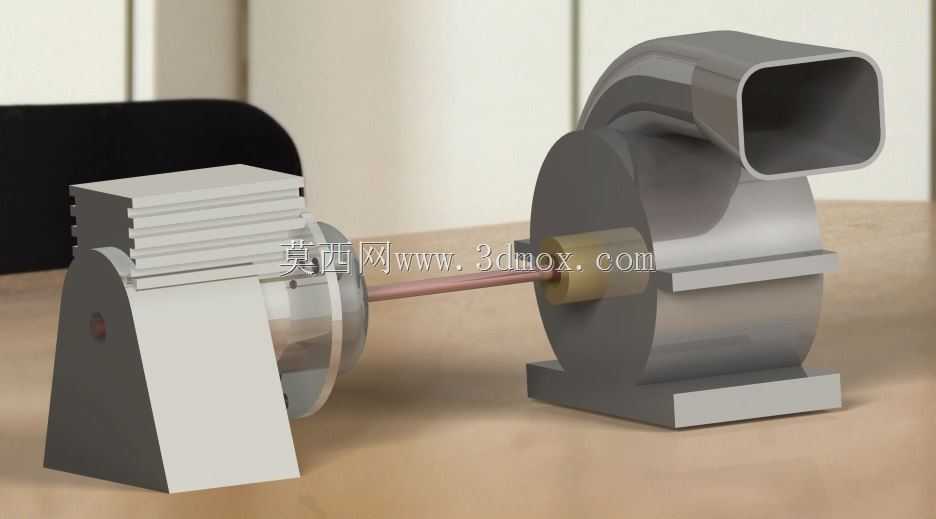

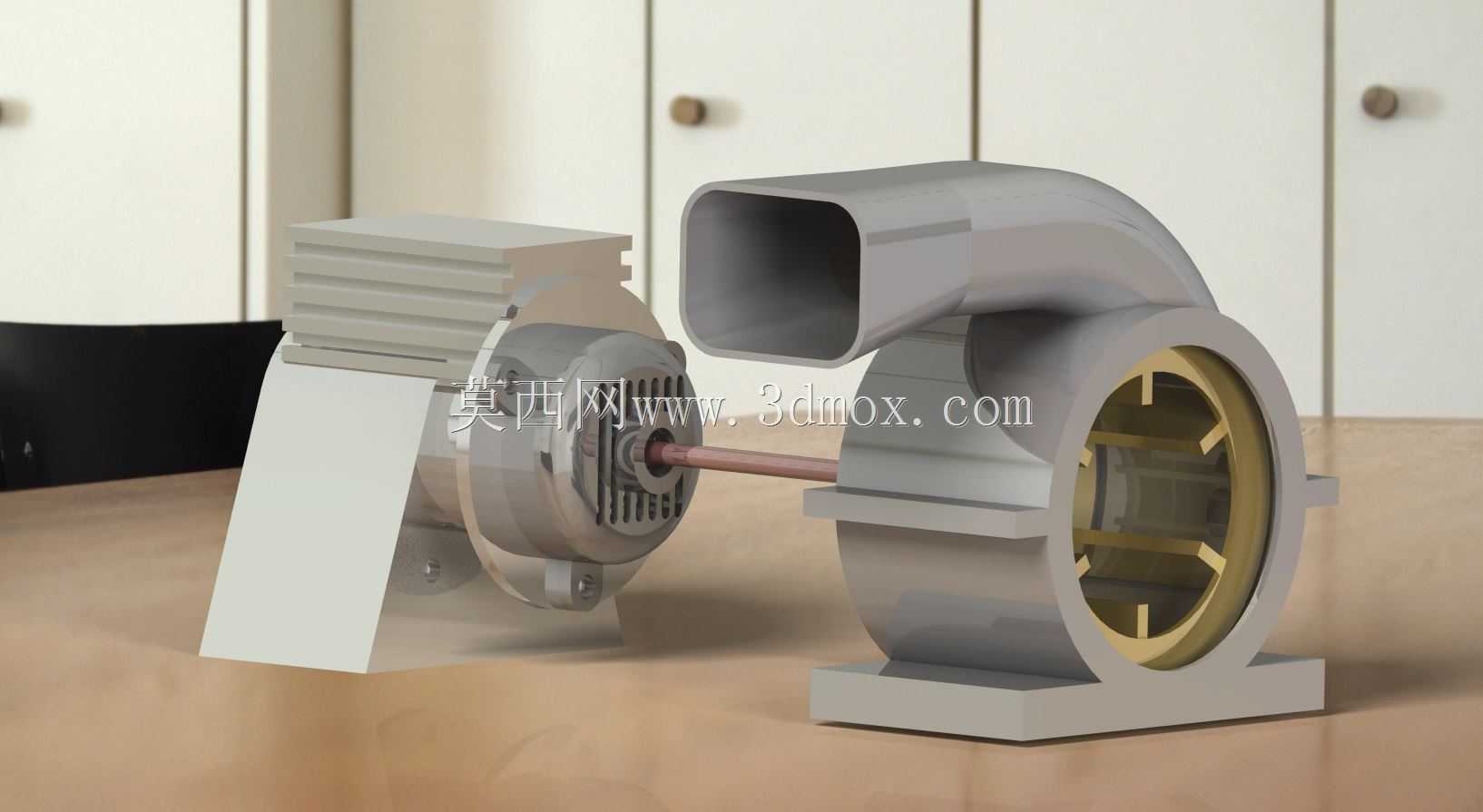

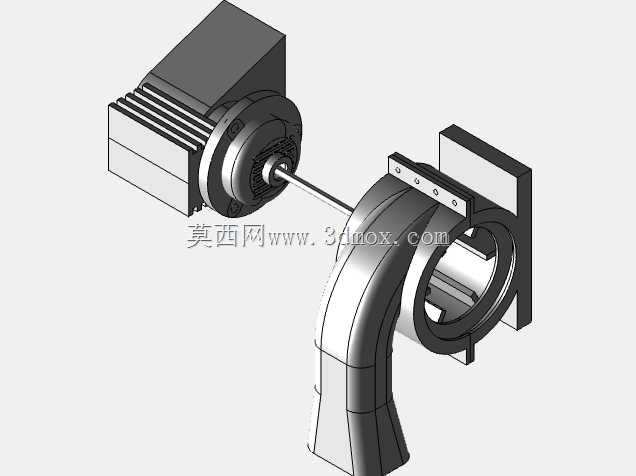

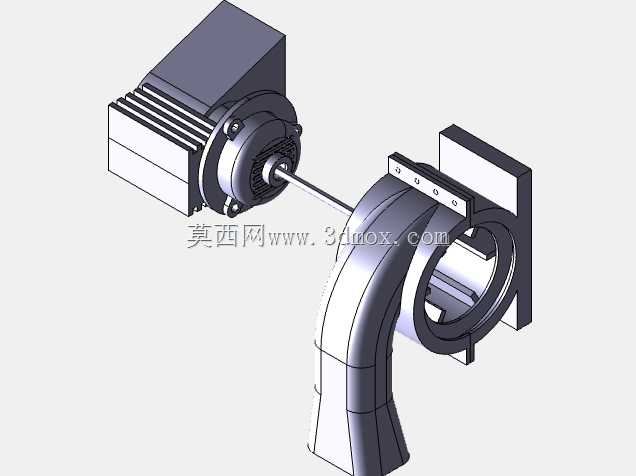

　　这款离心式鼓风机的三维建模，完全围绕工业现场实际安装与运行需求搭建，没有做多余的装饰性结构，所有特征都对应实体设备的功能逻辑。从结构拆分来看，模型完整还原了驱动端与风壳端的直连传动形式，省去了皮带轮、联轴器这类中间传动部件，这种结构设计本身就是为了适配小风量、中压送风的紧凑安装场景，常见于小型设备配套通风、电子机柜散热、小型工位除尘这类对安装空间有严格限制的工况，不需要额外预留传动部件的检修空间，整机轴向尺寸可以压缩到最小。

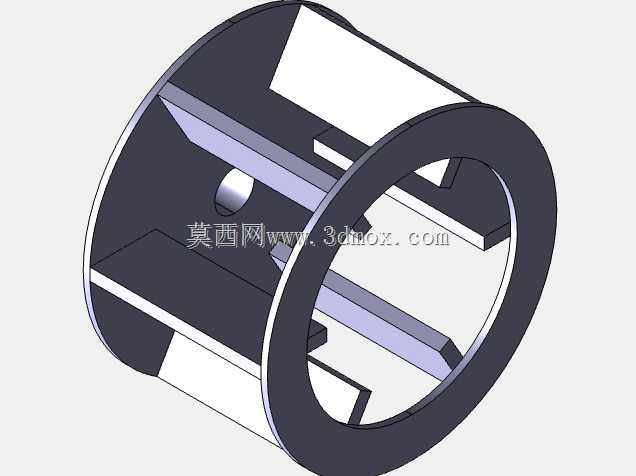

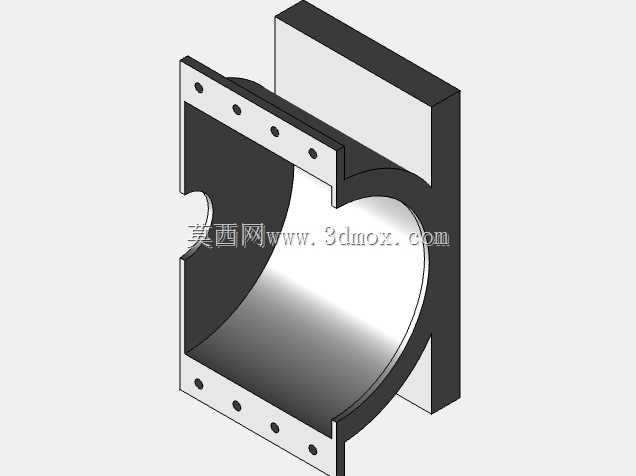

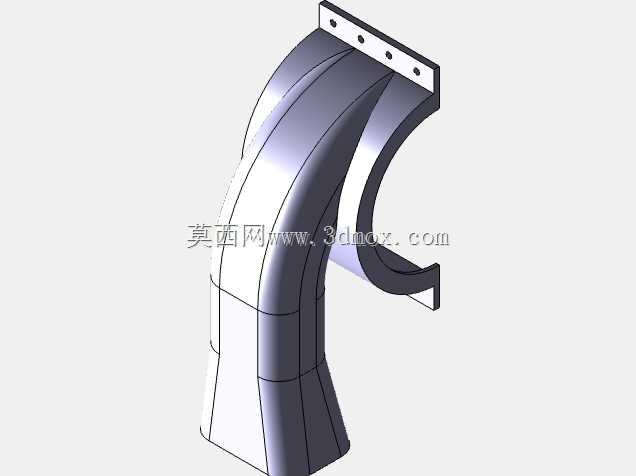

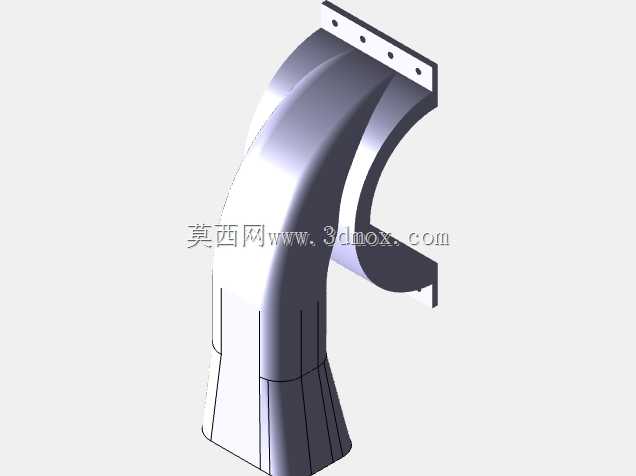

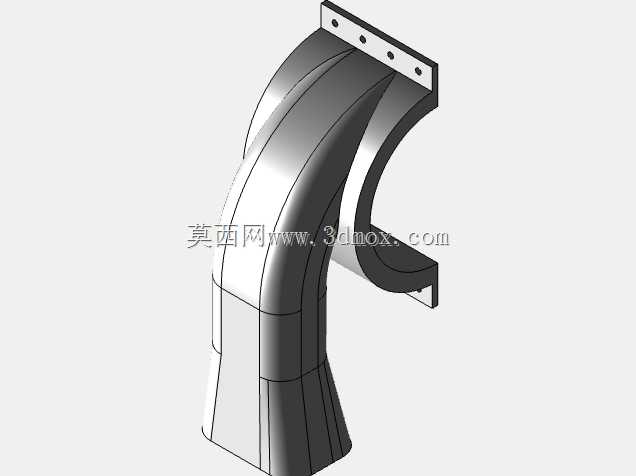

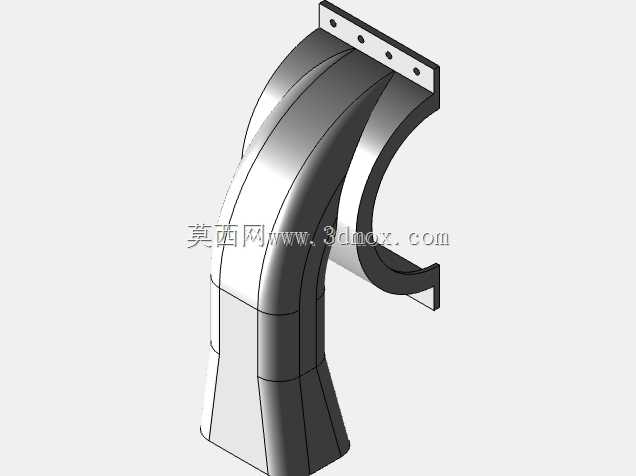

　　建模过程中，风壳的流道型线是核心处理部分，蜗壳的扩压段采用了对数螺旋线的近似拟合，没有做成规则的圆弧拼接，这是因为实际运行中，气流从叶轮甩出后需要在蜗壳内完成动能到静压的转换，规则圆弧会造成局部涡流损失，模型里的蜗壳出口做了方转圆的过渡段，直接匹配常规的矩形通风风管接口，不需要现场额外制作变径接头，减少安装环节的加工工作量。叶轮部分的建模没有采用简化的直板叶片，而是做了后向圆弧叶片的结构，叶片数量控制在12片，这个数量是兼顾风压与噪音的平衡值，叶片与前后轮盘的连接位置做了微小的倒角处理，对应实际生产中的焊接去应力工艺，避免应力集中造成的叶片疲劳损坏。

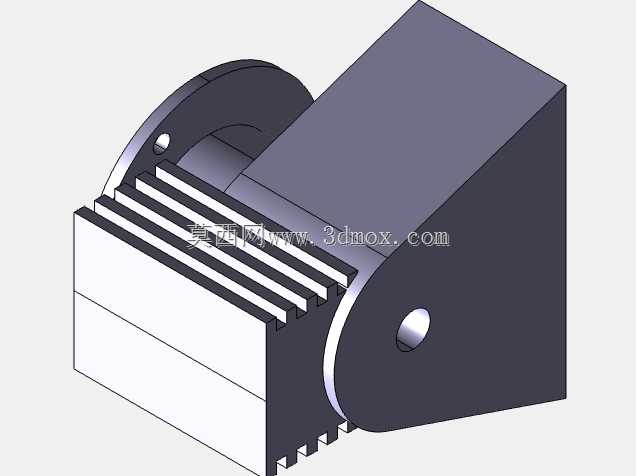

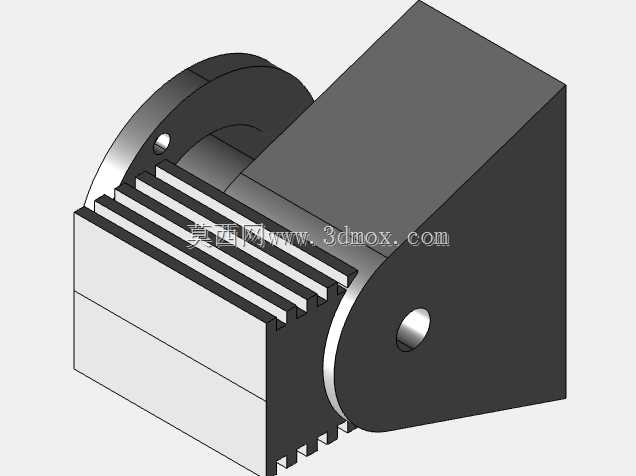

　　驱动端的电机部分，模型还原了标准铝壳电机的安装尺寸，机座的散热筋做了等距阵列，高度与宽度完全对应Y系列71机座的实际参数，电机轴伸长度刚好匹配风壳内叶轮的安装位置，轴端预留了锁紧螺母的安装位，不会出现轴伸过长碰擦风壳、过短无法固定叶轮的干涉问题。安装底座采用了一体式铸铁底座的结构，电机端与风壳端的安装面做了共面处理，底座上的四个安装长孔位置符合通用风机的安装孔距规范，现场安装时不需要重新打孔，直接适配常规的风机安装支架或者混凝土基础的预埋螺栓位置。

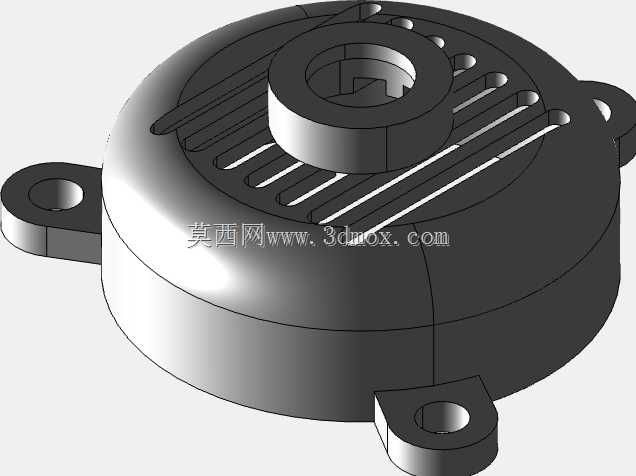

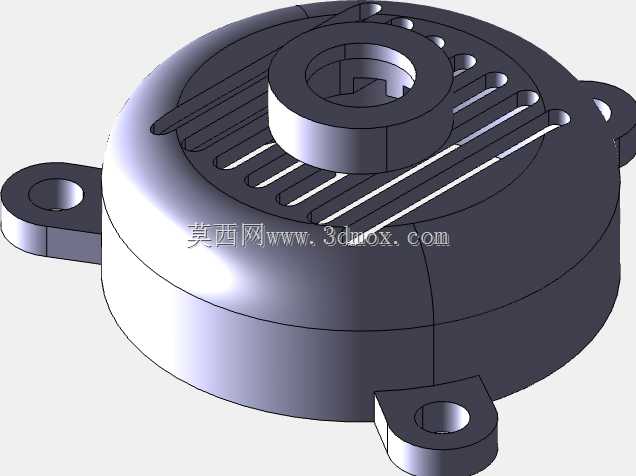

　　从安装边界来看，整机的重心落在底座中心偏风壳侧15mm的位置，这是因为风壳与叶轮的重量占整机重量的60%左右，建模时特意调整了重心位置，避免运行时出现底座振动过大的问题。进风口位置做了收敛式的集流器结构，比风壳内圈直径小8mm，这个间隙值是控制气流泄漏的关键，间隙过大会造成回流损失，间隙过小会出现叶轮与进风口的碰擦，模型里的间隙值完全按照小型离心风机的通用设计规范设定。出风口的法兰面做了螺栓孔阵列，孔距匹配100mm直径的通风风管法兰，法兰厚度5mm，足够承受常规通风系统的风压负载，不会出现法兰变形漏风的问题。

　　在实际应用场景中，这类直连离心鼓风机通常用在1000m³/h以下风量的送风系统里，比如电子生产流水线的工位送风、小型工业设备的散热排风、实验室通风柜的排风配套，也可以作为小型除尘设备的风源使用。模型里所有的连接位置都还原了实际的螺栓连接结构，电机与底座的连接、风壳与底座的连接、叶轮与轴的连接都没有做焊接固定的简化，方便结构设计人员直接拆分零件图，导出对应的加工尺寸，也可以直接导入仿真软件做流场分析或者模态分析，不需要再对模型做几何清理。接线盒的位置设置在电机机座的顶部，符合现场布线的安全规范，不会出现线缆与旋转部件干涉的问题，接线盒的尺寸也完全对应标准电机的接线盒大小，可以直接匹配常规的电机接线软管接头。

　　整个建模过程没有做非功能性的倒角或者圆角装饰，所有的工艺圆角都对应实际铸造或者钣金加工的最小圆角，比如风壳的钣金折弯圆角是R2，电机机座的铸造圆角是R3，安装底座的铸造圆角是R5，这些细节都是为了让模型可以直接对接生产工艺，不需要设计人员再做工艺性修正。风壳的侧面预留了观察孔的位置，平时用盖板密封，检修时可以拆开观察叶轮的积灰或者磨损情况，这个细节很多简化模型都会省略，但在实际运维中是非常必要的结构。
