钣金折弯训练用L型安装固定支架

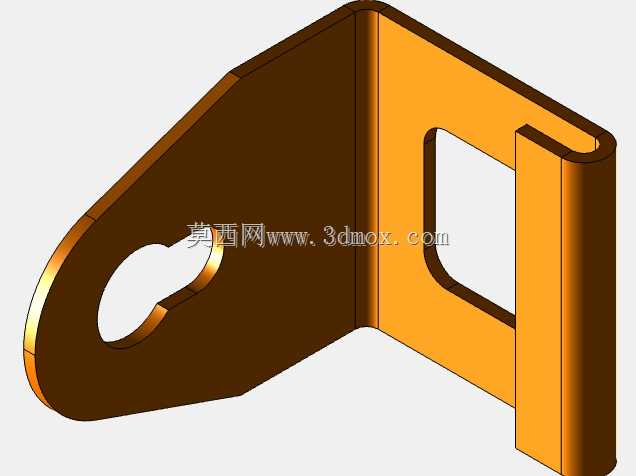

　　这款L型折弯钣金支架是面向钣金工艺实操训练设计的典型样件，同时也可作为小型电气元件、传感模块的安装固定载体使用，在低压电气柜内部辅件安装、小型机电设备侧边挂载场景中具备很高的适配性。从结构设计逻辑来看，整体采用等厚薄板折弯成型，两个垂直相交的安装面分别承担不同的连接功能：其中一个翼面开设异形挂接孔，孔型采用圆孔搭配定位缺口的组合形式，既可以穿过常规规格的固定螺栓，也能通过缺口实现快速挂装对位，减少安装时的对位调整时间，适合需要频繁拆装的训练场景或是设备检修时的快速挂载需求；另一翼面开设矩形镂空窗口，一方面是为了降低零件整体重量，减少钣金材料的不必要损耗，另一方面也可以作为走线通道或是相邻部件的避让空间，避免安装后与周边的线束、凸起结构产生干涉。

　　折弯处采用了合理的内R角设计，完全匹配常规钣金折弯的工艺参数，不会出现折弯开裂、回弹超差的工艺问题，边缘处做了卷边处理，既可以提升薄板零件的整体结构刚度，避免受力后出现翼面变形，也能消除钣金剪切后的锋利毛边，提升安装操作时的安全性。从安装边界来看，零件的两个安装面的平面度公差控制在钣金件常规公差范围内，挂接孔的中心距、矩形窗口的位置尺寸都预留了足够的安装调节余量，不需要极高的加工精度就能完成装配，非常适合作为钣金识图、折弯工序实操、三维建模练习的基准样件使用。

　　在实际应用中，这类支架除了作为工艺训练样件，也可以直接用于小型变压器模块、低压控制元件的侧边固定，垂直折弯的结构可以充分利用设备柜体的直角安装空间，不需要额外设计转接件就能完成元件的壁挂式安装，异形挂孔的设计支持从正面直接完成螺栓锁紧，不需要在狭窄的柜体侧面预留过多的操作空间，能有效提升电气柜内部的空间利用率。设计过程中充分考虑了钣金加工的工艺性，所有的孔位距离折弯边的距离都满足最小折弯边距要求，不需要额外增加工艺缺口就能完成折弯加工，矩形窗口的转角处做了小圆角过渡，避免冲压加工时出现应力集中导致的开裂问题，整体结构没有复杂的曲面特征，完全可以通过常规的数控冲裁、折弯工序完成加工，不需要特殊的模具或是工装，加工成本低，工艺适配性强，不管是作为教学训练的实操样件，还是作为小型设备的安装固定配件，都能很好地满足使用需求。
