立式机架式气动打标作业设备结构设计

　　这套气动打标作业设备的结构设计，核心围绕中小规格金属、硬质塑料工件的永久性标识刻印需求展开，在汽配零件、五金制品、电子元器件加工车间的产线末端工序中应用十分普遍，可完成工件表面的字符、徽标、二维码、数据矩阵码的压印作业，替代传统手写标记、油墨喷码易脱落易磨损的缺陷，满足工业产品追溯体系的标识耐久性要求。

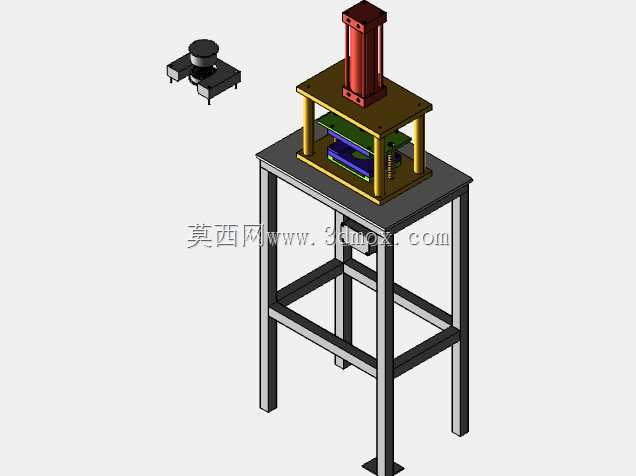

　　从整体布局来看，设备采用方管焊接成型的立式四脚机架作为承载主体，机架上部设置双层安装平台，下层平台用于放置待加工工件，上层平台通过四根导向立柱固定气动执行组件，这种分层式结构将驱动端与作业端完全分隔，既避免加工过程中产生的碎屑、杂质进入气动元件腔室造成卡滞，也给操作人员预留了足够的工件取放操作空间。机架支脚采用等长方管裁切焊接，底部预留安装孔位，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配减震脚垫放置在流水线旁的工作台面上，整体安装边界宽度控制在700mm以内，深度600mm，作业面高度适配成年操作人员站立操作的人机工程要求，无需额外配置登高或俯身辅助设施。

　　气动执行单元采用标准缸径的垂直安装气缸作为动力源，气缸输出端连接打标字头安装座，可根据不同的标识内容快速更换字头模组，气缸的上下行程通过安装在立柱上的限位螺母进行调节，可适配10mm至120mm厚度范围内的不同工件打标需求，避免行程过大造成字头磕碰损坏或是行程不足导致压印深度不够的问题。导向立柱配合直线轴承对气缸的下压动作进行导向，消除气缸活塞杆径向受力产生的偏摆，保证打标字头垂直作用在工件表面，压印出来的标识深浅一致、边缘清晰，不会出现偏斜、缺角的问题。

　　工件定位区域设置在下层平台的中心位置，预留了通用夹具安装螺孔，可搭配快速夹钳、仿形定位块对不同外形的工件进行固定，针对小型回转类零件、异形冲压件都能实现快速装夹定位，减少单件加工的辅助时间。设备旁侧预留的独立小型工位模组，可作为备用打标单元或是辅助定位工位，针对小尺寸工件进行单独作业，也可放置待加工工件完成上下料的周转缓冲，提升单台设备的作业适配性。

　　气路设计层面，气缸的进出气回路预留了标准快插接头接口，可直接对接车间现有压缩空气管网，回路中可串联调压阀对下压压力进行调节，针对硬度较低的塑料工件可降低供气压力避免压坏工件，针对硬度较高的金属工件可提升压力保证标识压印深度，压力调节范围覆盖0.2MPa至0.8MPa，可满足绝大多数常规工业材料的打标压力需求。整个设备的结构没有复杂的传动组件，日常维护仅需定期给导向立柱加注润滑脂、检查气管接头是否存在漏气即可，维护成本远低于激光打标、电化学打标类设备，适合中小批量加工车间的常态化作业使用。

　　在建模过程中，所有结构件的连接位置都按照实际装配要求预留了螺栓过孔、焊缝余量，方管机架的焊接位置做了止口定位设计，减少焊接过程中的变形量，保证上层安装平台的平面度公差控制在0.1mm/m以内，避免平台倾斜导致打标深度不均的问题。气动元件的安装位置预留了足够的扳手操作空间，后期更换气缸、维护气路元件时无需拆解整个机架结构，可直接在设备上完成元件更换作业。设备的整体重心落在机架支脚围成的矩形区域中心位置，即使气缸满行程快速下压作业，也不会出现设备倾翻的风险，无需额外加装配重块。
