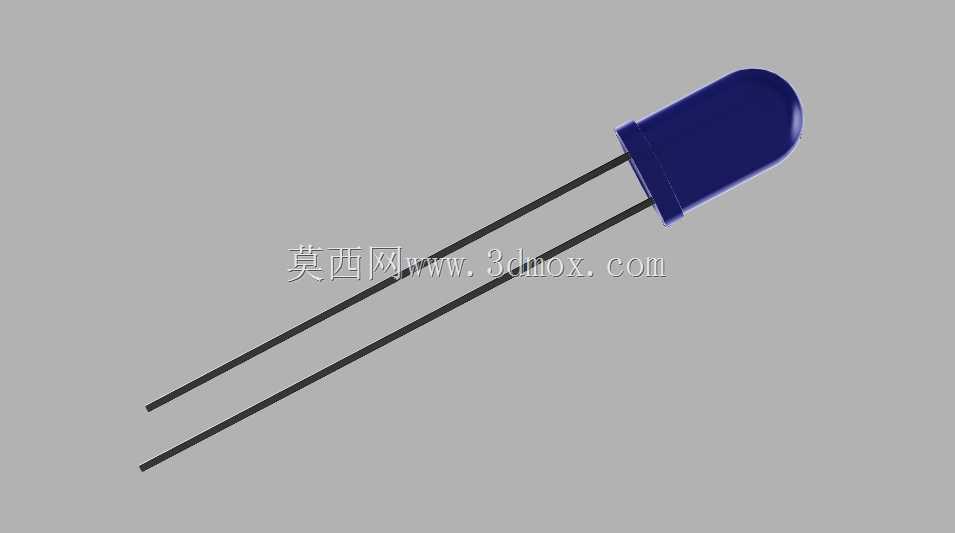

5mm直插蓝色发光二极管结构设计

　　日常做消费类电子、工控指示面板的结构设计时，直插式LED是绕不开的基础元器件，这款5mm规格的蓝色直插LED，是目前小功率指示场景里应用极广的型号，很多刚入行的结构工程师容易忽略这类小元件的建模精度，实际上它的安装边界、引脚尺寸直接决定了PCB布局、面板开孔的容错率，稍有偏差就会出现元件插装不到位、发光头偏位、引脚过波峰焊时浮高的问题。

　　从实际应用场景来看，这款蓝色LED的适配范围非常广，小到DIY电子制作的电源指示灯、工控设备的运行状态指示、家电面板的功能提示，大到户外小型标识牌的点阵发光单元、玩具产品的光效组件，都能见到它的身影。蓝色发光的波长在460-470nm区间，辨识度高，在常规室内光照环境下的可视距离足够满足面板指示需求，相比红、绿这类常用指示色，蓝色的提示权重更高，常被用来标注设备通电、故障告警、功能激活这类需要用户快速捕捉的状态信号。

　　从功能特性来说，这款属于小功率直插封装，胶体本身带蓝色滤光效果，未通电状态下就能直观区分发光颜色，避免生产组装时混料错插。两根平行直插引脚采用可焊性镀锡处理，适配常规波峰焊、手工焊的工艺要求，引脚的刚性足够，手工插装时不容易出现弯折变形，同时又具备一定的塑性，插装后可以根据PCB到面板的距离做轻微的引脚弯折调整，适配不同厚度的设备外壳安装需求。发光头部采用半圆环氧封装，这种透镜结构本身具备一定的聚光效果，出光角度大概在20-30度区间，正面发光强度足够，不会出现光线过度发散导致的指示模糊问题。

　　做这款元件的三维建模时，首先要卡准核心的安装尺寸边界：头部封装的圆柱直径严格控制在5mm公差范围内，这直接对应面板开孔的尺寸设计，常规面板开孔会做到5.1-5.2mm，预留0.1-0.2mm的装配间隙，既不会因为间隙过大导致元件歪斜，也不会因为间隙过小插装困难。头部的半圆球面半径要和圆柱半径匹配，保证透镜外形的一致性，避免渲染或者结构干涉检查时出现误判。引脚部分的尺寸是建模的重点，两根引脚的中心距要严格控制在2.54mm，也就是标准的0.1英寸排距，完全适配通用PCB的孔位设计，引脚直径设定为0.5mm，对应PCB上0.7-0.8mm的插装孔径，引脚伸出胶体底部的长度控制在20mm左右，这个长度既可以满足双面板、多层板的插装焊接需求，也预留了后期剪脚的余量，不会因为引脚过短导致无法过波峰焊，也不会因为过长造成剪脚工序的额外工作量。

　　建模过程中还要考虑实际装配的干涉问题，胶体底部到引脚根部的过渡段要做准确，这个位置是元件插装时的限位基准，当LED插装到PCB上时，胶体底部要和PCB表面预留0.5-1mm的间隙，避免焊接时的高温传导到环氧胶体上，导致胶体受热变形、发光色偏。另外，蓝色胶体的材质特性在建模时也要做对应的材质区分，环氧封装部分设置半透明的深蓝色材质，还原实际的滤光效果，引脚部分设置金属镀锡的哑光金属材质，方便在整体装配校验时快速识别元件位置，检查和周边电阻、电容、接插件等元件的安全间隙，一般来说LED周边要预留至少1mm的装配间隙，避免组装时和其他元件发生磕碰，也方便后期维修更换。

　　很多工程师在做布局时容易忽略LED的发光高度，这款5mmLED从胶体底部到球面顶端的高度大概是8.5mm左右，如果是面板贴装的设计，要计算好PCB到面板内表面的距离，保证发光头刚好伸到面板开孔位置，既不会陷在开孔内部导致出光不足，也不会伸出面板太多影响外观平整度。如果是需要做导光结构的设计，这个头部的球面尺寸还要和导光柱的入光端做匹配，保证导光柱和LED头部的距离控制在0.3mm以内，减少光线在传播过程中的损耗，提升指示的均匀度。

　　从生产装配的角度来说，这个模型的尺寸精度直接影响SOP的编制，比如引脚的成型要求，如果是需要弯折引脚贴板安装的场景，弯折位置要距离胶体根部至少3mm，避免弯折时应力传导到胶体内部，损坏内部的发光芯片和键合线，导致LED死灯。建模时把这些应力避让的位置标注清楚，能给后续的工艺设计提供准确的参考，减少生产环节的不良率。
