直滑式线性电位器电子元件结构设计

　　做消费类电子、小型工控板卡的结构设计时，直滑式线性电位器是绕不开的基础选型件，这类元件的核心作用是通过滑柄的直线位移改变输出电阻值，最终实现电路参数的连续可调，常见的应用场景覆盖调音台音量推子、小型工控设备的参数调节旋钮、便携检测仪器的阈值调节模块、消费类小家电的功率调节档位，甚至部分早期手持对讲机的音量与静噪调节，都会用到这类结构的电位器。

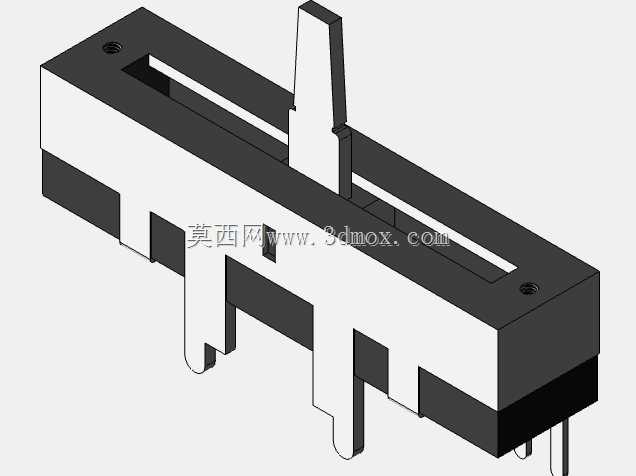

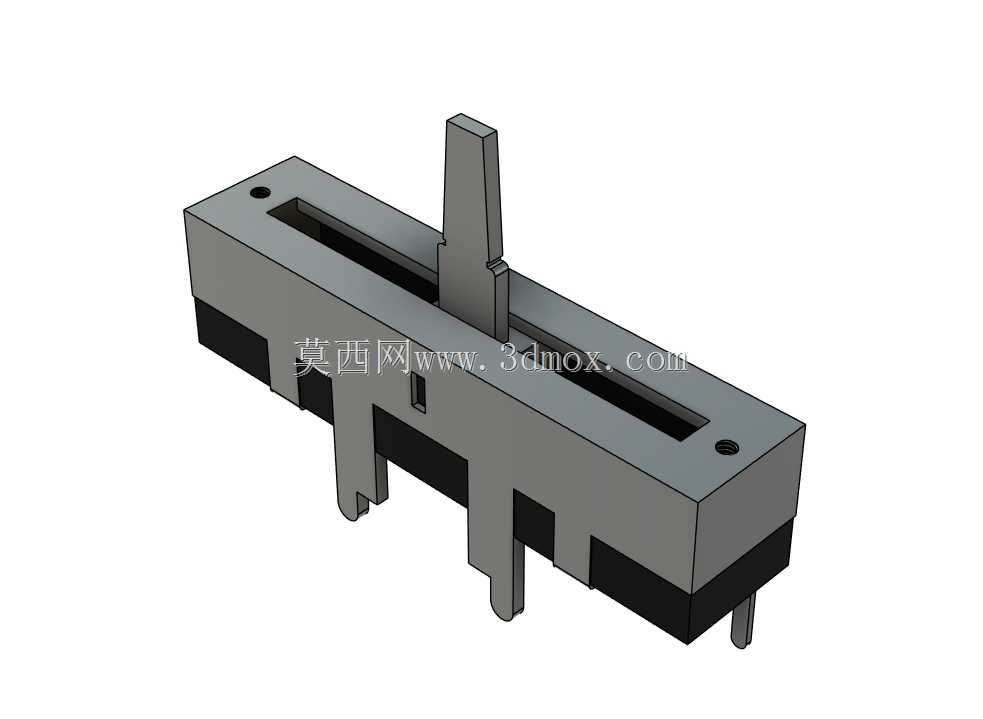

　　从实际使用的角度看，这类直滑电位器的设计首先要匹配PCB板的安装边界，图中这款电位器采用直插式安装引脚，引脚间距遵循常规直插元件的标准网格间距，能够直接适配通用洞洞板、量产PCB的焊盘布局，不需要额外做异形焊盘设计，对于打样阶段的电路验证十分友好。元件本体的底座采用耐高温工程塑料材质，底部设置了定位凸台，安装时凸台可以卡入PCB对应的定位孔中，避免焊接过程中元件出现偏移，也能在后续滑柄反复推拉的过程中，分散引脚承受的侧向力，降低长期使用后焊盘脱落、引脚虚接的风险。

　　滑柄的行程设计是这类电位器的核心参数，常规同规格直滑电位器的有效行程在10mm到30mm区间，行程长度直接对应电阻值的调节精度，行程越长，单位位移对应的电阻变化量越小，参数调节的精细度越高，适合需要精准校准参数的检测类设备；行程偏短的款式则更适合需要快速切换参数区间的消费类电子，比如小型音箱的音量调节，不需要过高的调节精度，短行程可以快速完成从最小到最大音量的切换。滑柄的顶部做了加宽的防滑结构，方便手指推动时施力，部分应用场景中还可以在滑柄上加装定制的塑料推帽，匹配设备外壳的外观设计风格，推帽与滑柄之间采用过盈配合，不需要额外粘接，装配效率更高。

　　从结构设计的细节来看，电位器内部的电阻体采用碳膜印刷工艺，碳膜层附着在底座的陶瓷基板上，耐磨性能可以满足万次以上的推拉循环使用要求，滑座上的接触弹片采用弹性铜合金材质，表面镀银处理，既保证接触的低电阻特性，也能避免长期使用后接触点氧化导致的参数漂移。底座两侧设置了安装固定孔，可以通过螺丝将电位器直接固定在设备外壳的内壁上，当设备外壳对应位置开设长条形滑柄过孔时，螺丝固定的方式可以避免滑柄推动时整个元件出现位移，保证操作手感的一致性。

　　在做整机结构布局时，需要注意电位器滑柄的突出高度，要匹配设备外壳的壁厚与推帽的安装高度，预留足够的滑动空间，避免滑柄运动到行程端点时与外壳内壁发生干涉。同时这类直插式元件的焊接温度需要控制在常规波峰焊的温度区间内，底座塑料的耐温参数可以满足无铅焊接的温度要求，不会出现焊接过程中底座变形、内部弹片移位的问题。对于需要做密封处理的户外设备，还可以在电位器滑柄的过孔位置加装柔性防尘胶条，避免灰尘、水汽进入电位器内部，导致碳膜磨损加快、接触不良的问题，胶条的滑动阻力需要控制在合理区间，不能因为加装胶条导致滑柄推动阻力过大，影响操作手感。

　　从电路匹配的角度，这类线性电位器的电阻值线性度公差控制在±5%以内，能够满足大多数模拟信号调节的精度要求，输出阻值随滑柄位移呈线性变化，不需要额外做非线性校准，对于单片机AD采样的电路设计来说，可以直接通过位移量换算对应的参数值，减少软件校准的工作量。元件的整体厚度较薄，适合用在内部空间紧凑的便携设备中，不会占用过多的PCB板上方空间，对于做超薄设备结构设计的工程师来说，这类薄型直滑电位器比旋转式电位器更节省垂直方向的安装空间，能够有效压缩整机的厚度尺寸。

　　在三维建模过程中，需要重点还原安装引脚的位置尺寸、底座的定位凸台尺寸、滑柄的行程范围以及安装孔的位置精度，这些尺寸直接决定了元件能否顺利装配到PCB与外壳上，建模时可以将滑柄设置为可活动的装配体，在做整机干涉检查时，模拟滑柄从行程一端滑动到另一端的全过程，检查滑柄、推帽与周边元件、外壳结构是否存在干涉，提前规避装配阶段才发现的结构冲突问题。同时建模时需要还原元件底部与PCB表面的安装间隙，预留出焊锡的厚度空间，避免装配时元件底座与PCB表面的丝印、焊锡凸起发生干涉，导致元件安装不平、引脚焊接不到位的问题。
