直插式七段数码显示管5161AS结构

　　在做小型工控面板、手持检测设备、家用小电器的数显模块选型时，直插式七段数码管永远是成本与可靠性平衡得最好的选项之一，5161AS这类0.56英寸规格的共阴/共阳数码管，几乎覆盖了八成以上低成本数显场景的需求——从温控器的温度数值显示、小型计数器的计数输出，到简易电源模块的电压电流指示、学生电子实训项目的数值展示，都能看到它的身影。做这类元件的三维建模时，首先要卡准的是安装边界：这类直插封装的数码管，本体采用黑色阻燃环氧塑封外壳，正面是半透明的段码发光面，段码边缘做了细微的遮光槽设计，避免相邻段发光时出现串光干扰，影响读数清晰度。

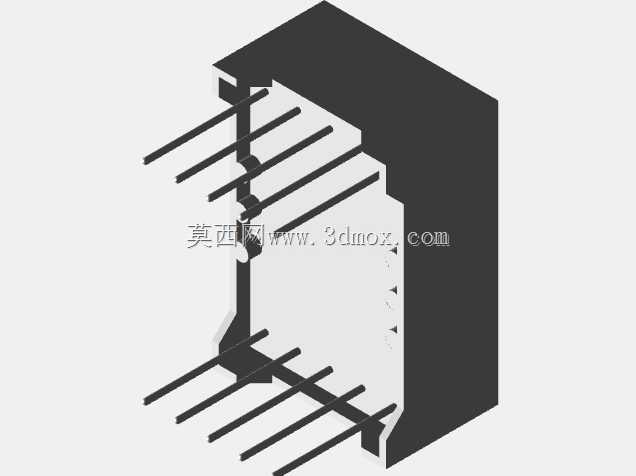

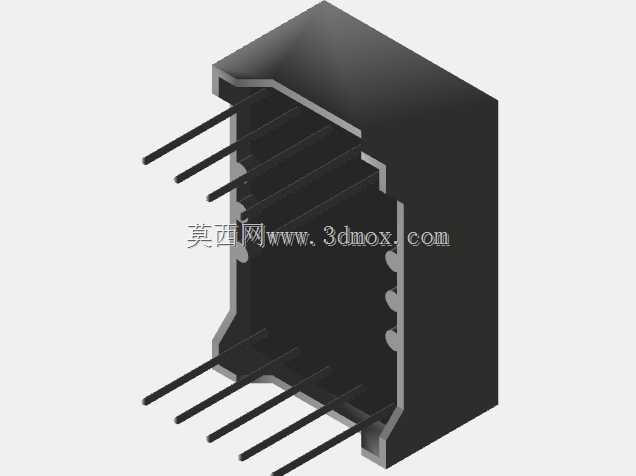

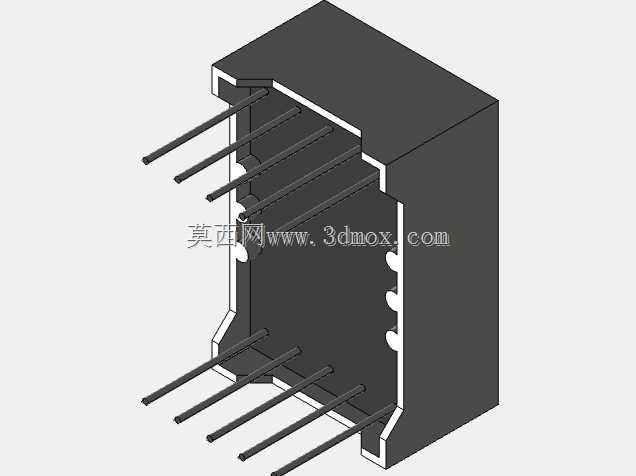

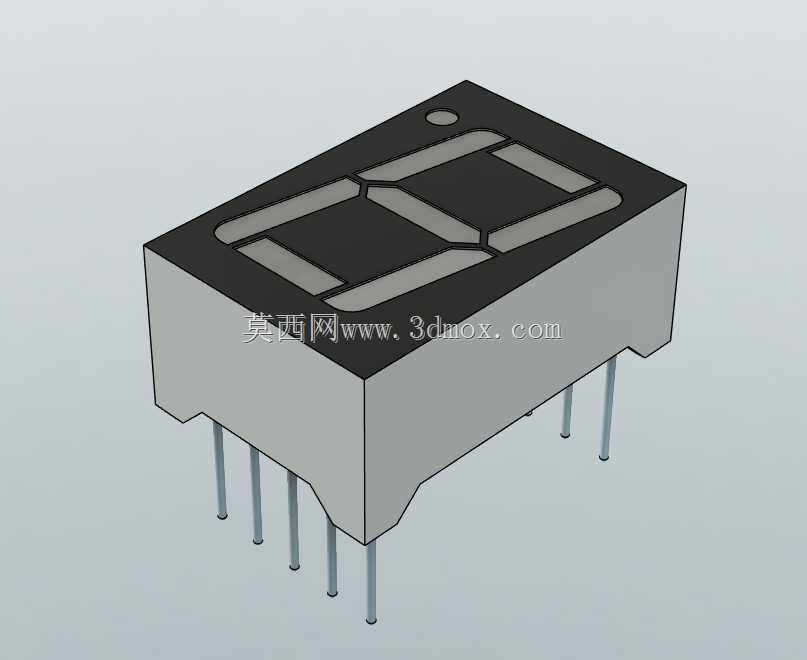

　　引脚采用标准2.54mm间距直插排布，单排引脚的伸出长度控制在3.2mm到3.5mm之间，既满足波峰焊时的引脚吃锡深度要求，也不会因为引脚过长导致焊接后剪脚工序额外增加工作量，引脚直径统一为0.5mm，适配市面上通用的PCB钻孔孔径，不需要额外调整钻孔参数。建模时最先要确认的是本体的外形尺寸，5161AS的本体长度为19mm，宽度12.6mm，本体厚度7mm，正面的发光段码采用内凹0.2mm的设计，表面覆盖哑光扩散层，让LED发出的光线能够均匀覆盖整个段码区域，不会出现局部亮斑。

　　很多新手建模时容易忽略的是塑封外壳底部的倒角，这个0.3mm的C角不是工艺冗余，而是为了插件时能够顺利对准PCB上的安装孔，避免塑封本体直角边缘卡在PCB丝印层上，导致插件不到位、焊接后本体倾斜的问题。从功能设计上看，单八段（含小数点）的排布完全符合通用七段数码管的段码定义，每一段的发光面积控制在统一尺寸，小数点位于右下角位置，直径1.5mm，适配单数字显示时的小数位读数需求。做结构装配验证时，要注意数码管正面与面板透光窗的配合间隙，通常预留0.1mm到0.2mm的间隙即可，间隙过大会导致外部光线从缝隙漏入，降低显示对比度，间隙过小则容易在装配时刮花数码管表面的扩散层，导致显示发花。

　　另外引脚的排布顺序要严格对应 datasheet 上的引脚定义，建模时可以在引脚根部做微小的定位凸点标记，对应PCB上的1脚丝印位置，避免插件时插反导致整批元件报废。这类直插数码管的工作环境温度通常覆盖-20℃到85℃，塑封材料的热膨胀系数与FR4PCB板接近，在常规波峰焊温度曲线下不会出现外壳变形、引脚脱胶的问题，建模时不需要额外预留热膨胀间隙，只要按照标称尺寸做装配约束即可。在做面板布局时，多个同型号数码管并排安装的话，相邻两个数码管的本体间距建议预留1mm以上，既方便焊接时的操作空间，也能避免相邻数码管的发光串扰，同时给面板上的丝印字符留出足够的印刷位置。很多人做这类元件模型时会把段码做成完全平面的结构，实际上量产的数码管段码是微微凸起于黑色塑封基面0.1mm的，这个细微的高度差既可以保护扩散层不被摩擦刮花，也能在一定程度上提升段码的显示视角，让侧面观察时也能清晰读到数值。引脚的根部做了加宽的固定结构，嵌入塑封本体内部1.2mm，确保在插件、焊接、后续维修拔插时，引脚不会从塑封本体中脱落，提升元件的机械可靠性。对于做三维装配的工程师来说，这个模型的核心价值不是外观渲染，而是能够直接导入PCB结构设计中，做干涉检查：比如检查数码管安装后是否会和背面的电解电容、排针等元件发生空间冲突，检查面板开窗位置是否和数码管发光面完全对齐，检查引脚长度是否会超出PCB背面的元件高度限制，避免打样后出现装配干涉的问题。另外在做工业类设备的数显模块时，这类数码管的塑封外壳耐酒精擦拭特性较好，适合生产环节的板面清洁工序，建模时不需要额外考虑表面涂层的厚度，按照实际标称尺寸建模即可满足装配精度要求。
